Việc đấu dây máy lạnh là một công đoạn kỹ thuật đòi hỏi sự chính xác và cẩn thận để đảm bảo thiết bị hoạt động đúng cách và an toàn. Nếu bạn đang tìm hiểu về cách đấu dây máy lạnh, bài viết này sẽ cung cấp cho bạn hướng dẫn chi tiết, từ việc chuẩn bị dụng cụ, hiểu sơ đồ đến thực hiện các bước đấu nối một cách chuẩn xác nhất. An toàn điện luôn là yếu tố hàng đầu cần được ưu tiên khi thực hiện công việc này.
Tại Sao Cần Hiểu Rõ Cách Đấu Dây Máy Lạnh?
Hiểu rõ cách đấu dây máy lạnh không chỉ giúp bạn thực hiện công việc một cách chính xác mà còn đảm bảo an toàn cho bản thân và thiết bị. Đấu nối sai dây điện có thể dẫn đến nhiều hậu quả nghiêm trọng như chập cháy, hỏng hóc linh kiện bên trong máy lạnh, thậm chí gây nguy hiểm đến tính mạng do điện giật. Đặc biệt, với các dòng máy lạnh inverter hiện đại, việc đấu sai dây tín hiệu (communication wire) có thể làm máy không hoạt động hoặc báo lỗi phức tạp, đòi hỏi chi phí sửa chữa tốn kém. Nắm vững quy trình giúp bạn tự tin hơn khi lắp đặt hoặc kiểm tra các vấn đề cơ bản liên quan đến nguồn điện của máy lạnh.
Chuẩn Bị Trước Khi Đấu Dây Máy Lạnh
Trước khi bắt tay vào công việc đấu nối dây điện cho máy lạnh, việc chuẩn bị đầy đủ các dụng cụ cần thiết và nắm vững các nguyên tắc an toàn là cực kỳ quan trọng. Sự chuẩn bị kỹ lưỡng giúp quá trình diễn ra suôn sẻ, nhanh chóng và giảm thiểu rủi ro. Đây là bước nền tảng quyết định sự thành công và an toàn của toàn bộ quá trình.
Các Dụng Cụ Cần Thiết
Để thực hiện việc đấu dây máy lạnh, bạn sẽ cần một bộ dụng cụ cơ bản nhưng chuyên dụng cho công việc điện. Danh sách này bao gồm các vật dụng không thể thiếu để đảm bảo bạn có thể làm việc hiệu quả và an toàn:
- Tua vít: Cần có tua vít đầu dẹt và đầu Phillips (bake) với nhiều kích cỡ khác nhau để phù hợp với các loại ốc vít trên máy lạnh và hộp đấu dây.
- Kìm tuốt dây (wire strippers): Dùng để bóc vỏ cách điện của dây dẫn mà không làm hỏng lõi đồng bên trong. Chọn loại có nhiều kích cỡ lỗ tuốt khác nhau.
- Kìm bấm cos (crimping tool): Nếu sử dụng các đầu cos (terminal lugs) để nối dây vào terminal, bạn cần kìm bấm cos phù hợp.
- Đồng hồ vạn năng (multimeter): Rất hữu ích để kiểm tra điện áp, tính thông mạch và xác định đúng các đường dây trước khi đấu nối (chỉ sử dụng nếu bạn có kiến thức về điện).
- Băng keo điện (electrical tape): Sử dụng loại băng keo chất lượng tốt, cách điện để quấn các mối nối hoặc cố định dây.
- Kìm cắt dây (wire cutters): Dùng để cắt dây điện theo đúng chiều dài cần thiết.
- Đèn pin hoặc đèn làm việc: Cung cấp ánh sáng đầy đủ, đặc biệt khi làm việc ở những nơi thiếu sáng.
Nguyên Tắc An Toàn Điện Tuyệt Đối
An toàn là yếu tố không thể thỏa hiệp khi làm việc với điện. Trước khi chạm vào bất kỳ dây dẫn hoặc thiết bị điện nào, bạn phải tuân thủ các nguyên tắc sau:
- Ngắt nguồn điện hoàn toàn: Đây là bước quan trọng nhất. Hãy tìm cầu dao hoặc aptomat (CB) cấp điện cho máy lạnh và ngắt nó đi. Sử dụng đồng hồ vạn năng để kiểm tra chắc chắn rằng không còn điện áp ở các đầu dây.
- Thông báo: Nếu có thể, dán biển báo hoặc thông báo cho những người khác trong nhà biết bạn đang làm việc với hệ thống điện để tránh trường hợp có người vô tình bật lại nguồn.
- Sử dụng dụng cụ cách điện: Đảm bảo các dụng cụ như tua vít, kìm có tay cầm cách điện tốt.
- Đeo găng tay cách điện: Sử dụng găng tay chuyên dụng khi xử lý các dây dẫn.
- Tránh làm việc trong môi trường ẩm ướt: Nước và độ ẩm làm tăng nguy cơ điện giật. Đảm bảo khu vực làm việc khô ráo.
- Không chạm cùng lúc vào hai dây dẫn hoặc một dây dẫn và vật tiếp đất: Điều này tạo thành mạch kín và có thể gây điện giật.
- Nếu không chắc chắn, hãy gọi thợ chuyên nghiệp: Công việc điện tiềm ẩn nhiều rủi ro. Nếu bạn cảm thấy không tự tin hoặc thiếu kiến thức, đừng ngần ngại thuê một kỹ thuật viên điện lạnh có kinh nghiệm.
Hiểu Sơ Đồ Đấu Dây Máy Lạnh
Mỗi máy lạnh, dù là cùng một thương hiệu hay khác thương hiệu, đều có sơ đồ đấu dây riêng biệt. Việc đọc hiểu sơ đồ này là bắt buộc để biết cách đấu dây máy lạnh một cách chính xác. Sơ đồ thường được dán bên trong nắp hộp đấu dây của cả dàn lạnh (indoor unit) và dàn nóng (outdoor unit), hoặc được in trong sách hướng dẫn sử dụng đi kèm máy.
Các Ký Hiệu Thường Gặp Trong Sơ Đồ
Trên sơ đồ đấu dây, bạn sẽ thấy các ký hiệu và nhãn dán trên các cọc đấu dây (terminal block). Các ký hiệu phổ biến bao gồm:
- L (Line): Ký hiệu cho dây nóng (dây lửa) của nguồn điện xoay chiều.
- N (Neutral): Ký hiệu cho dây nguội (dây trung tính) của nguồn điện xoay chiều.
- E hoặc GND (Ground): Ký hiệu cho dây tiếp đất (dây nối đất an toàn). Dây này thường có màu xanh lá cây hoặc xanh lá cây sọc vàng.
- 1, 2, 3, 4 hoặc A, B, C, D: Các ký hiệu này thường dùng để chỉ các dây tín hiệu hoặc dây điều khiển giữa dàn lạnh và dàn nóng, đặc biệt quan trọng đối với các máy lạnh inverter. Số hoặc chữ trên dàn lạnh phải tương ứng với số hoặc chữ trên dàn nóng khi đấu nối. Ví dụ: dây nối vào cọc số 1 ở dàn lạnh phải nối vào cọc số 1 ở dàn nóng.
- Fan: Kết nối đến quạt (thường là quạt dàn lạnh hoặc dàn nóng).
- Comp (Compressor): Kết nối đến máy nén (bộ phận quan trọng nhất của dàn nóng).
- Valve: Kết nối đến van đảo chiều (đối với máy 2 chiều – nóng/lạnh).
Cách Đọc Sơ Đồ
Sơ đồ đấu dây thường hiển thị các thành phần chính của máy lạnh (quạt, máy nén, board mạch điều khiển) và cách các dây dẫn được kết nối giữa chúng cũng như với nguồn điện bên ngoài.
- Tìm vị trí của sơ đồ (thường ở mặt trong nắp hộp đấu dây).
- Xác định các cọc đấu dây (terminal block) trên cả dàn lạnh và dàn nóng. Các cọc này được đánh số hoặc ký hiệu tương ứng với sơ đồ.
- Lưu ý màu sắc của dây dẫn được sử dụng (dây nóng, dây nguội, dây tiếp đất có màu chuẩn) và các dây tín hiệu thường có màu khác nhau. Sơ đồ sẽ chỉ rõ dây màu nào nên nối vào cọc nào.
- Đặc biệt chú ý đến các kết nối giữa dàn lạnh và dàn nóng. Đây là nơi dễ xảy ra sai sót nhất, nhất là các dây tín hiệu ở máy inverter.
Hiểu rõ sơ đồ là bước đệm vững chắc để bạn thực hiện cách đấu dây máy lạnh một cách chính xác, tránh nhầm lẫn và đảm bảo hệ thống hoạt động hiệu quả ngay từ lần đầu tiên.

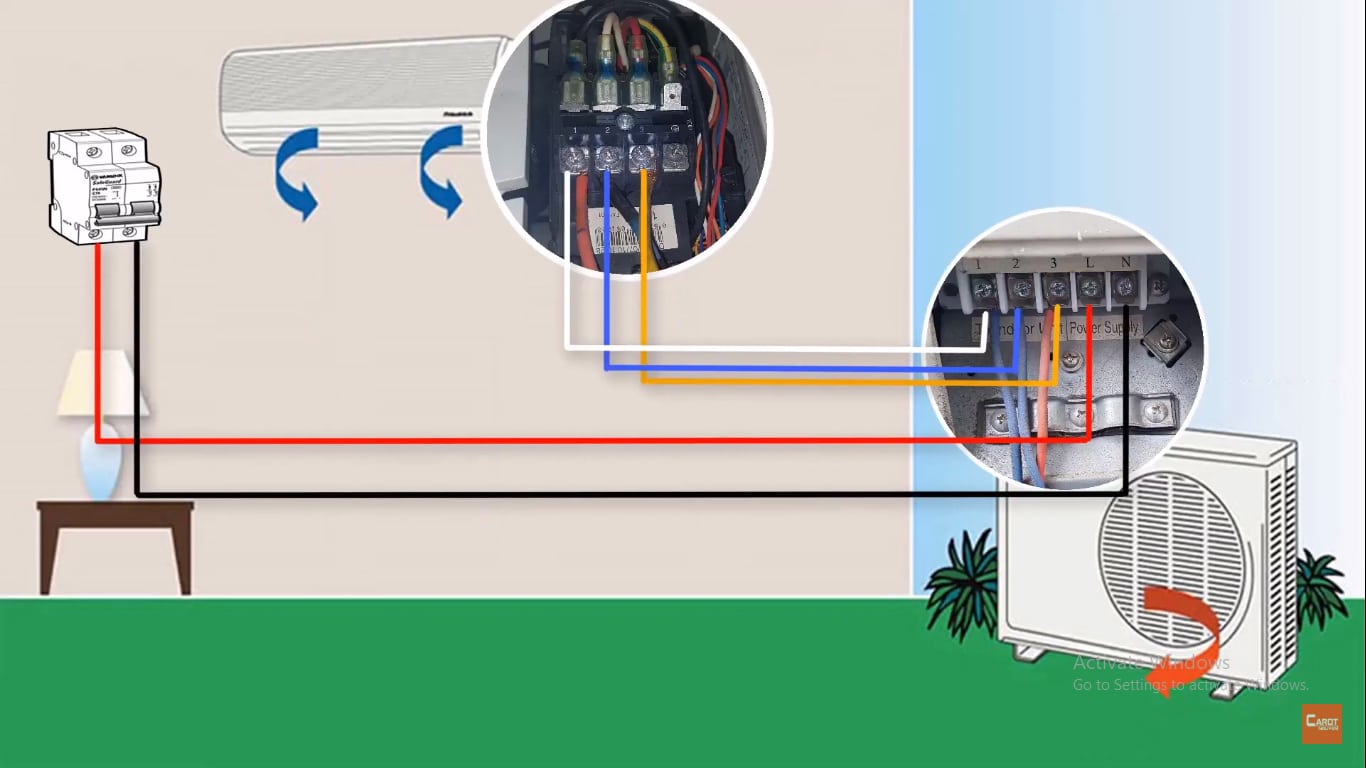

Các Bước Đấu Dây Máy Lạnh Chi Tiết
Sau khi đã chuẩn bị đầy đủ và hiểu sơ đồ, giờ là lúc đi vào thực hiện các bước đấu dây máy lạnh. Quy trình này bao gồm đấu nối dây điện cho dàn lạnh, dàn nóng và kết nối nguồn điện chính.
Bước 1: Đấu Dây Cho Dàn Lạnh (Indoor Unit)
Dàn lạnh thường có một hộp đấu dây nhỏ nằm ở mặt sau hoặc bên hông, gần chỗ ống đồng và dây tín hiệu/điện đi ra.
- Mở nắp hộp đấu dây: Sử dụng tua vít phù hợp để mở nắp bảo vệ hộp đấu dây của dàn lạnh.
- Xác định các cọc đấu dây: Quan sát các cọc đấu dây (terminal block) bên trong, chúng sẽ được đánh số hoặc ký hiệu (L, N, E, 1, 2, 3…).
- Chuẩn bị dây nối từ dàn nóng: Dây điện dùng để nối giữa dàn lạnh và dàn nóng thường là loại dây cáp nhiều lõi (ví dụ: 3 lõi, 4 lõi, 5 lõi tùy loại máy). Đưa đầu dây này vào vị trí cổng luồn dây trên hộp đấu dây.
- Tuốt vỏ dây: Dùng kìm tuốt dây để bóc lớp vỏ cách điện bên ngoài của từng lõi dây khoảng 1 – 1.5 cm. Đảm bảo không làm đứt hoặc hỏng các sợi đồng bên trong.
- Đấu nối dây vào cọc tương ứng: Dựa vào sơ đồ đấu dây, nối từng lõi dây vào cọc đấu dây tương ứng trên terminal block. Ví dụ: dây nóng (thường màu nâu hoặc đen) vào cọc L, dây nguội (thường màu xanh dương) vào cọc N, dây tiếp đất (xanh lá/sọc vàng) vào cọc E hoặc GND. Đối với các dây tín hiệu (1, 2, 3…), nối chúng theo đúng số thứ tự được chỉ định trên sơ đồ.
- Siết chặt ốc vít: Sử dụng tua vít để siết chặt các ốc vít trên cọc đấu dây, đảm bảo dây dẫn được giữ chắc chắn và tiếp xúc tốt. Kéo nhẹ từng dây để kiểm tra độ chặt.
- Quấn băng keo (tùy chọn): Một số kỹ thuật viên có thể quấn thêm một lớp băng keo điện mỏng quanh phần dây đã tuốt vỏ trước khi đưa vào cọc để tăng độ bền và cách điện, tuy nhiên điều quan trọng nhất là siết chặt ốc đúng cách.
- Đóng nắp hộp đấu dây: Sau khi kiểm tra kỹ lưỡng, đóng nắp hộp đấu dây của dàn lạnh.
Bước 2: Đấu Dây Cho Dàn Nóng (Outdoor Unit)
Tương tự dàn lạnh, dàn nóng cũng có hộp đấu dây riêng. Hộp này thường lớn hơn và nằm ở bên cạnh hoặc phía sau thân máy, gần nơi nối ống đồng. Quy trình tương tự như với dàn lạnh nhưng có thêm bước nối nguồn điện chính.
- Mở nắp hộp đấu dây: Tìm và mở nắp hộp đấu dây của dàn nóng. Thường có nhiều ốc vít hơn so với dàn lạnh.
- Xác định các cọc đấu dây: Quan sát các cọc đấu dây (terminal block). Chúng cũng được đánh số hoặc ký hiệu tương ứng với dàn lạnh (L, N, E, 1, 2, 3…).
- Đưa dây nối từ dàn lạnh vào: Luồn đầu còn lại của dây cáp nối giữa hai dàn vào cổng luồn dây trên hộp đấu dây dàn nóng.
- Tuốt vỏ dây: Bóc vỏ cách điện của từng lõi dây tương tự như ở dàn lạnh.
- Đấu nối dây từ dàn lạnh: Nối từng lõi dây vào cọc đấu dây tương ứng trên terminal block của dàn nóng. LƯU Ý CỰC KỲ QUAN TRỌNG: Số/ký hiệu trên cọc đấu dây của dàn nóng phải khớp với số/ký hiệu trên cọc đấu dây của dàn lạnh mà dây đó được nối vào. Ví dụ: dây nối vào cọc số 1 ở dàn lạnh thì phải nối vào cọc số 1 ở dàn nóng, dây nối vào cọc L ở dàn lạnh thì phải nối vào cọc L ở dàn nóng (nếu sơ đồ yêu cầu). Tuy nhiên, phổ biến hơn là dây từ nguồn điện chính sẽ vào dàn nóng trước, rồi từ dàn nóng mới có một bộ dây khác đi lên dàn lạnh. Trường hợp này, các ký hiệu L, N, E trên terminal của dàn nóng sẽ có thêm các ký hiệu tương ứng cho kết nối tới dàn lạnh (thường vẫn là L, N, E, 1, 2, 3…). Hãy bám sát sơ đồ của nhà sản xuất.
- Đấu nối dây nguồn chính: Đây là điểm khác biệt. Dây điện từ nguồn điện lưới (thường đi qua aptomat riêng) sẽ được nối vào các cọc L, N, E (hoặc GND) được chỉ định trên terminal block của dàn nóng (hoặc tại một hộp đấu nối riêng gần dàn nóng). Tuốt vỏ dây nguồn chính và nối đúng vào các cọc này. Đảm bảo dây tiếp đất được nối chắc chắn.
- Siết chặt ốc vít: Siết chặt tất cả các ốc vít trên cọc đấu dây của cả dây từ dàn lạnh và dây nguồn chính. Kiểm tra độ chặt bằng cách kéo nhẹ dây.
- Sắp xếp dây: Gọn gàng các dây bên trong hộp đấu dây để tránh bị kẹt khi đóng nắp.
- Đóng nắp hộp đấu dây: Đóng chặt nắp hộp đấu dây của dàn nóng.
Bước 3: Kiểm Tra Lần Cuối và Bật Nguồn
Sau khi hoàn thành việc đấu nối cả dàn lạnh và dàn nóng, bạn cần thực hiện kiểm tra cuối cùng trước khi cấp điện.
- Kiểm tra trực quan: Nhìn lại tất cả các mối nối, đảm bảo không có dây nào bị tuột, vỏ cách điện được bóc đủ dài và siết chặt. Kiểm tra xem các dây tín hiệu có bị đấu nhầm vị trí giữa dàn lạnh và dàn nóng không (ví dụ: dây số 1 ở dàn lạnh nối sang cọc số 2 ở dàn nóng là sai).
- Kiểm tra bằng đồng hồ vạn năng (nếu có kiến thức): Ở trạng thái nguồn điện ngắt, bạn có thể kiểm tra tính thông mạch của các dây để đảm bảo không có dây nào bị đứt hoặc chập vào nhau. Nếu có kiến thức chuyên sâu và tuân thủ quy tắc an toàn tuyệt đối, bạn có thể kiểm tra điện áp sau khi bật nguồn aptomat nhưng trước khi bật máy lạnh.
- Bật Aptomat: Khi đã hoàn toàn chắc chắn mọi thứ đều đúng và an toàn, hãy bật aptomat cấp điện cho máy lạnh.
- Vận hành thử: Sử dụng remote để bật máy lạnh. Lắng nghe xem máy nén và quạt dàn nóng/dàn lạnh có hoạt động không. Kiểm tra luồng gió từ dàn lạnh và nhiệt độ (chọn chế độ lạnh/nóng phù hợp). Máy lạnh inverter có thể mất vài phút để khởi động máy nén, đừng lo lắng nếu nó không chạy ngay lập tức.
- Kiểm tra lỗi: Quan sát các đèn báo trên dàn lạnh. Nếu có lỗi, máy thường hiển thị mã lỗi hoặc đèn báo nhấp nháy theo chu kỳ. Tham khảo sách hướng dẫn sử dụng để biết ý nghĩa của các mã lỗi này.
Việc thực hiện các bước này một cách cẩn thận và tỉ mỉ theo đúng sơ đồ là chìa khóa để đấu dây máy lạnh thành công, đảm bảo hiệu suất hoạt động tối ưu và an toàn tuyệt đối.
Những Lỗi Thường Gặp Khi Đấu Dây Máy Lạnh Và Cách Khắc Phục
Mặc dù quy trình đấu dây máy lạnh có vẻ đơn giản, nhưng vẫn có những lỗi phổ biến mà người không chuyên hoặc thậm chí cả những người có kinh nghiệm đôi khi mắc phải. Nhận biết và biết cách khắc phục những lỗi này là rất quan trọng.
1. Đấu Nhầm Dây Nóng/Nguội/Tiếp Đất
- Hậu quả: Gây chập mạch, nổ cầu chì/aptomat, hỏng board mạch, mất an toàn về điện (không có tiếp đất).
- Cách nhận biết: Máy không hoạt động, aptomat bị nhảy, có mùi khét.
- Cách khắc phục: Ngắt nguồn điện ngay lập tức. Mở hộp đấu dây và kiểm tra lại sơ đồ. Đấu lại các dây L, N, E theo đúng vị trí trên sơ đồ và màu sắc chuẩn.
2. Đấu Nhầm Dây Tín Hiệu (Đối Với Máy Inverter)
- Hậu quả: Máy không chạy, báo lỗi trên dàn lạnh (thường là lỗi liên lạc giữa dàn nóng và dàn lạnh), quạt dàn lạnh chạy nhưng máy nén không chạy.
- Cách nhận biết: Máy báo lỗi trên màn hình hiển thị hoặc đèn nhấp nháy theo quy luật lỗi truyền tín hiệu.
- Cách khắc phục: Ngắt nguồn điện. Kiểm tra lại các dây tín hiệu (thường được đánh số 1, 2, 3…). Đảm bảo dây nối vào cọc số 1 ở dàn lạnh thì nối vào cọc số 1 ở dàn nóng, dây số 2 nối sang số 2, v.v. Đôi khi lỗi này cũng có thể do dây tín hiệu bị đứt hoặc chập vào nhau.
3. Mối Nối Bị Lỏng
- Hậu quả: Tiếp xúc kém gây nóng chảy dây điện, chập chờn nguồn, máy hoạt động không ổn định, tiềm ẩn nguy cơ cháy nổ.
- Cách nhận biết: Mối nối bị nóng lên, dây bị đổi màu, máy hoạt động lúc được lúc không.
- Cách khắc phục: Ngắt nguồn điện. Mở hộp đấu dây và siết chặt lại tất cả các ốc vít trên cọc đấu dây. Đảm bảo dây dẫn được giữ chắc chắn.
4. Dây Dẫn Không Đủ Tiết Diện
- Hậu quả: Dây bị nóng quá mức khi máy chạy, gây sụt áp, giảm hiệu suất làm lạnh, tiềm ẩn nguy cơ cháy nổ.
- Cách nhận biết: Dây điện nóng lên bất thường khi máy chạy, máy hoạt động không đạt công suất.
- Cách khắc phục: Ngắt nguồn điện. Thay thế dây dẫn bằng loại có tiết diện phù hợp với công suất của máy lạnh theo khuyến cáo của nhà sản xuất (thường ghi trong sách hướng dẫn hoặc trên tem thông số kỹ thuật).
5. Quên Nối Dây Tiếp Đất
- Hậu quả: Mất an toàn về điện, đặc biệt khi xảy ra sự cố rò rỉ điện, nguy cơ điện giật cao cho người sử dụng.
- Cách nhận biết: Rất khó nhận biết nếu chưa xảy ra sự cố. Tuy nhiên, kiểm tra trực quan sẽ thấy cọc E hoặc GND trên terminal không có dây nào nối vào.
- Cách khắc phục: Ngắt nguồn điện. Đấu nối dây tiếp đất từ hệ thống tiếp đất của ngôi nhà vào cọc E/GND trên cả dàn lạnh và dàn nóng (nếu hệ thống dây cho phép). Đảm bảo hệ thống tiếp đất của nhà hoạt động tốt.
Việc xử lý sự cố đòi hỏi sự kiên nhẫn và tuân thủ nghiêm ngặt các quy tắc an toàn. Nếu bạn gặp khó khăn trong việc đấu dây máy lạnh hoặc cần tư vấn về các dòng máy lạnh chất lượng, hãy truy cập website chính thức của asanzovietnam.net để được hỗ trợ.
Bảo Trì Và Kiểm Tra Định Kỳ Mối Nối Dây Điện Máy Lạnh
Sau khi đã hoàn thành việc đấu dây và máy hoạt động ổn định, việc bảo trì và kiểm tra định kỳ các mối nối điện là một phần quan trọng để đảm bảo an toàn và hiệu quả hoạt động lâu dài của thiết bị. Điện năng tiêu thụ của máy lạnh khá lớn, do đó các mối nối cần phải chắc chắn và tiếp xúc tốt để tránh phát sinh nhiệt quá mức hoặc sự cố chập cháy.
Tầm Quan Trọng Của Kiểm Tra Định Kỳ
Theo thời gian, các mối nối dây điện có thể bị lỏng do rung động khi máy nén hoạt động, hoặc bị oxy hóa do tác động của môi trường (độ ẩm, bụi bẩn), đặc biệt là đối với dàn nóng lắp đặt ngoài trời. Mối nối lỏng lẻo hoặc bị ăn mòn sẽ làm tăng điện trở, dẫn đến hiện tượng nóng chảy tại điểm tiếp xúc, làm hỏng dây, hỏng terminal, và nguy hiểm hơn là gây chập điện, cháy nổ. Kiểm tra định kỳ giúp phát hiện sớm các vấn đề tiềm ẩn này và khắc phục kịp thời trước khi chúng gây ra hư hại nghiêm trọng.
Quy Trình Kiểm Tra Mối Nối
Việc kiểm tra mối nối dây điện máy lạnh nên được thực hiện ít nhất mỗi năm một lần, thường là trong quá trình bảo dưỡng tổng thể máy lạnh.
- Ngắt nguồn điện: Luôn luôn bắt đầu bằng việc ngắt hoàn toàn nguồn điện cấp cho máy lạnh tại aptomat. Sử dụng đồng hồ vạn năng để kiểm tra lại nếu cần.
- Mở nắp hộp đấu dây: Cẩn thận mở nắp hộp đấu dây của cả dàn lạnh và dàn nóng.
- Kiểm tra trực quan: Quan sát các mối nối. Tìm kiếm các dấu hiệu sau:
- Dây dẫn hoặc terminal có màu sắc bất thường (cháy, đổi màu nâu/đen).
- Lớp vỏ cách điện của dây gần mối nối bị sun, nứt hoặc nóng chảy.
- Ốc vít trên cọc đấu dây bị lỏng.
- Có dấu hiệu oxy hóa hoặc ăn mòn trên các đầu cos hoặc cọc đấu dây.
- Dây dẫn bị đứt hoặc hỏng.
- Siết chặt lại các mối nối: Sử dụng tua vít phù hợp để siết chặt lại tất cả các ốc vít trên cọc đấu dây. Không cần siết quá mạnh, chỉ cần đảm bảo chúng đủ chặt để dây không bị tuột và tiếp xúc tốt.
- Làm sạch (nếu cần): Nếu có bụi bẩn hoặc dấu hiệu oxy hóa nhẹ, có thể dùng chổi nhỏ hoặc giấy nhám mịn để làm sạch các đầu cốt (chỉ khi nguồn điện đã ngắt và bạn có kiến thức).
- Kiểm tra dây tiếp đất: Đảm bảo dây tiếp đất vẫn được nối chắc chắn vào cọc E/GND. Đây là dây an toàn cực kỳ quan trọng.
- Kiểm tra dây cáp: Kiểm tra tổng thể dây cáp nối giữa hai dàn và dây nguồn chính xem có bị nứt vỏ, bị chuột cắn hoặc hư hại vật lý nào khác không. Thay thế nếu cần.
- Đóng nắp hộp đấu dây: Sau khi kiểm tra và xử lý, đóng chặt nắp hộp đấu dây.
- Bật nguồn và kiểm tra hoạt động: Cấp lại điện và cho máy chạy thử để đảm bảo mọi thứ hoạt động bình thường.
Việc kiểm tra và siết chặt các mối nối điện là một bước nhỏ nhưng có ý nghĩa lớn trong việc phòng ngừa sự cố, kéo dài tuổi thọ thiết bị và quan trọng nhất là đảm bảo an toàn điện cho gia đình bạn. Đừng bỏ qua công đoạn này trong lịch trình bảo dưỡng máy lạnh định kỳ của mình.
So Sánh Cách Đấu Dây Máy Lạnh Thường Và Máy Inverter
Mặc dù nguyên tắc cơ bản về việc kết nối nguồn điện (dây L, N, E) là giống nhau giữa máy lạnh thường (Non-Inverter) và máy lạnh Inverter, nhưng có một điểm khác biệt rất quan trọng khi nói về cách đấu dây máy lạnh, đó là sự xuất hiện của dây tín hiệu ở máy Inverter. Sự khác biệt này ảnh hưởng trực tiếp đến quy trình đấu nối và mức độ phức tạp.
Máy Lạnh Thường (Non-Inverter)
Đối với máy lạnh thường, việc đấu dây tương đối đơn giản. Dây điện nối giữa dàn lạnh và dàn nóng chủ yếu chỉ bao gồm các dây cấp nguồn chính và dây điều khiển cho rơ-le đóng/cắt máy nén và quạt.
- Dây Nguồn: Luôn có dây nóng (L), dây nguội (N) và dây tiếp đất (E).
- Dây Điều Khiển: Thường chỉ có thêm 1 hoặc 2 dây điều khiển đơn giản, ví dụ như dây chung (common) và dây điều khiển máy nén. Khi dàn lạnh nhận tín hiệu từ remote và đủ điều kiện hoạt động, nó sẽ cấp lệnh cho dàn nóng bằng cách đóng/cắt nguồn qua các dây điều khiển này, làm cho máy nén và quạt dàn nóng chạy hoặc dừng hoàn toàn.
- Terminal Block: Trên terminal block của cả hai dàn chỉ có các ký hiệu L, N, E và một vài ký hiệu điều khiển đơn giản (ví dụ: 1, 2). Việc đấu nối khá trực tiếp, chỉ cần đảm bảo L nối L, N nối N, E nối E và các dây điều khiển tương ứng.
Máy Lạnh Inverter
Máy lạnh Inverter hoạt động dựa trên công nghệ biến tần, cho phép máy nén hoạt động với tốc độ thay đổi để điều chỉnh công suất làm lạnh/sưởi một cách linh hoạt. Điều này đòi hỏi sự giao tiếp liên tục và phức tạp hơn giữa dàn lạnh và dàn nóng.
- Dây Nguồn: Vẫn có dây nóng (L), dây nguội (N) và dây tiếp đất (E) để cấp nguồn chính.
- Dây Tín Hiệu (Communication Wire): Đây là điểm khác biệt mấu chốt. Máy Inverter có thêm một hoặc nhiều dây tín hiệu chuyên dụng (thường được đánh số 1, 2, 3 hoặc ký hiệu A, B, C…) để truyền dữ liệu giữa board mạch điều khiển của dàn lạnh và dàn nóng. Dữ liệu này bao gồm thông tin về nhiệt độ cài đặt, nhiệt độ phòng, tốc độ quạt, trạng thái hoạt động của các cảm biến, và đặc biệt là tín hiệu điều khiển tốc độ quay của máy nén Inverter.
- Terminal Block: Trên terminal block của máy Inverter, bên cạnh L, N, E sẽ có thêm các cọc đấu dây cho dây tín hiệu (1, 2, 3…). Việc đấu nhầm các dây tín hiệu này hoặc đấu nhầm dây tín hiệu với dây nguồn nóng/nguội là nguyên nhân rất phổ biến gây lỗi hoặc hỏng board mạch Inverter.
- Quy Trình Đấu Nối: Khi thực hiện cách đấu dây máy lạnh Inverter, sự chính xác trong việc nối các dây tín hiệu theo đúng số thứ tự (1 nối 1, 2 nối 2, 3 nối 3…) là cực kỳ quan trọng. Sai sót ở bước này gần như chắc chắn sẽ khiến máy không hoạt động và báo lỗi.
Kết Luận Sự Khác Biệt
Tóm lại, khác biệt chính nằm ở sự có mặt và vai trò của dây tín hiệu. Máy thường chỉ cần đấu nối nguồn điện và các dây điều khiển đơn giản. Máy Inverter cần đấu nối nguồn điện và các dây tín hiệu với độ chính xác cao để cho phép hai dàn “giao tiếp” với nhau, từ đó điều chỉnh công suất hoạt động. Do đó, khi đấu dây máy lạnh Inverter, việc tuân thủ sơ đồ và xác định đúng các dây tín hiệu là bước quan trọng nhất và cũng là nơi dễ xảy ra sai sót nhất.
Khi Nào Cần Gọi Thợ Chuyên Nghiệp
Mặc dù bài viết đã hướng dẫn chi tiết cách đấu dây máy lạnh, nhưng có những trường hợp mà việc tự mình thực hiện là không nên, thậm chí nguy hiểm. An toàn điện là ưu tiên số một, và đôi khi, chi phí thuê thợ chuyên nghiệp còn rẻ hơn rất nhiều so với rủi ro hoặc thiệt hại có thể xảy ra do làm sai kỹ thuật.
Dưới đây là những tình huống bạn nên cân nhắc gọi ngay một kỹ thuật viên điện lạnh hoặc thợ điện có chuyên môn:
- Bạn Thiếu Kinh Nghiệm Về Điện: Nếu bạn chưa từng có kinh nghiệm làm việc với hệ thống điện dân dụng hoặc cảm thấy không tự tin vào khả năng của mình trong việc đấu nối dây điện phức tạp, đừng mạo hiểm. Sai lầm trong đấu nối điện có thể gây hậu quả nghiêm trọng.
- Không Hiểu Rõ Sơ Đồ Đấu Dây: Sơ đồ đấu dây của mỗi loại máy có thể khác nhau. Nếu bạn nhìn vào sơ đồ và không hiểu các ký hiệu, cách kết nối, hoặc cảm thấy bối rối, đó là dấu hiệu rõ ràng bạn nên tìm sự trợ giúp chuyên nghiệp.
- Thiếu Dụng Cụ Phù Hợp: Việc sử dụng tua vít không cách điện, kìm tuốt dây cùn, hoặc không có đồng hồ vạn năng để kiểm tra (nếu cần) làm tăng rủi ro và khó hoàn thành công việc chính xác. Thợ chuyên nghiệp luôn có đầy đủ các dụng cụ chuyên dụng.
- Lắp Đặt Máy Mới Hoàn Toàn: Việc lắp đặt một bộ máy lạnh mới không chỉ bao gồm đấu dây điện mà còn liên quan đến việc lắp đặt dàn lạnh, dàn nóng, đi ống đồng, hút chân không, nạp gas (nếu cần)… Đây là một quy trình phức tạp đòi hỏi kỹ năng và thiết bị chuyên dụng mà chỉ thợ mới có.
- Đấu Nối Với Hệ Thống Điện Phức Tạp: Nếu việc đấu dây máy lạnh cần tích hợp vào một hệ thống điện phức tạp của ngôi nhà, cần đi dây âm tường, hoặc cần tính toán lại tải tiêu thụ, bạn nên để thợ điện chuyên nghiệp xử lý để đảm bảo tuân thủ các quy chuẩn an toàn về điện.
- Gặp Sự Cố Ngoài Khả Năng Xử Lý: Bạn đã thử đấu nối theo hướng dẫn nhưng máy vẫn báo lỗi, không chạy, hoặc có dấu hiệu bất thường (mùi khét, tiếng động lạ…). Lúc này, việc tiếp tục tự mày mò có thể làm tình hình tệ hơn. Thợ chuyên nghiệp có kinh nghiệm chẩn đoán và sửa chữa các lỗi phức tạp.
- Làm Việc Trên Cao Hoặc Ở Vị Trí Nguy Hiểm: Lắp đặt và đấu dây dàn nóng thường yêu cầu làm việc trên cao hoặc ở những vị trí khó tiếp cận, tiềm ẩn nguy cơ ngã. Thợ lắp đặt chuyên nghiệp có trang thiết bị an toàn và kinh nghiệm làm việc ở những điều kiện này.
Trong mọi trường hợp liên quan đến điện, an toàn luôn là ưu tiên hàng đầu. Đừng ngần ngại chi trả một khoản phí nhỏ để đảm bảo công việc được thực hiện đúng kỹ thuật bởi người có chuyên môn, giúp bạn an tâm sử dụng máy lạnh lâu dài.
Lời Khuyên Từ Chuyên Gia
Việc đấu dây máy lạnh là một bước không thể thiếu trong quá trình lắp đặt hoặc sửa chữa thiết bị này. Như đã phân tích ở trên, sự chính xác và an toàn là hai yếu tố cốt lõi quyết định sự thành công của công việc. Để thực hiện cách đấu dây máy lạnh một cách tốt nhất, hãy luôn tuân thủ sơ đồ đi kèm máy, sử dụng đúng loại dây dẫn có tiết diện phù hợp với công suất máy, và đặc biệt là tuân thủ nghiêm ngặt các nguyên tắc an toàn điện như ngắt nguồn hoàn toàn trước khi làm việc. Đối với các dòng máy lạnh Inverter hiện đại, việc đấu nối đúng các dây tín hiệu càng trở nên quan trọng hơn bao giờ hết để tránh hỏng hóc board mạch điều khiển đắt tiền. Nếu bất kỳ lúc nào bạn cảm thấy không chắc chắn hoặc gặp khó khăn, đừng ngần ngại tìm đến sự giúp đỡ của những người thợ điện lạnh có kinh nghiệm. Đầu tư vào việc lắp đặt và đấu nối đúng kỹ thuật ngay từ ban đầu sẽ giúp máy lạnh của bạn hoạt động bền bỉ, hiệu quả và an toàn trong suốt quá trình sử dụng.
