Lắp đặt máy lạnh là một công đoạn quan trọng quyết định hiệu quả hoạt động và tuổi thọ của thiết bị. Với dòng máy lạnh Nagakawa NP-C100DL, việc tuân thủ đúng quy trình kỹ thuật không chỉ đảm bảo máy vận hành ổn định, làm lạnh hiệu quả mà còn bảo vệ an toàn cho người sử dụng. Hướng dẫn chi tiết về cách lắp đặt máy lạnh Nagakawa NP-C100DL sẽ giúp bạn hoặc kỹ thuật viên thực hiện công việc một cách chính xác nhất.
Tìm hiểu về máy lạnh Nagakawa NP-C100DL và quy trình lắp đặt
Máy lạnh Nagakawa NP-C100DL là model thuộc dòng sản phẩm Nagakawa, nổi bật với công nghệ làm lạnh hiện đại và thiết kế phù hợp với nhiều không gian. Việc lắp đặt đúng chuẩn là bước đầu tiên để khai thác tối đa hiệu suất của máy. Quy trình lắp đặt đòi hỏi sự tỉ mỉ, kiến thức kỹ thuật và các dụng cụ chuyên dụng.
Quy trình cơ bản bao gồm việc chuẩn bị vị trí lắp đặt, lắp đặt dàn lạnh, lắp đặt dàn nóng, kết nối ống đồng và dây điện, cuối cùng là kiểm tra và chạy thử máy. Mỗi bước đều có những yêu cầu kỹ thuật riêng cần được tuân thủ nghiêm ngặt. Việc lắp đặt sai cách có thể dẫn đến rò rỉ gas, giảm hiệu suất làm lạnh, tiêu thụ điện năng cao hơn và thậm chí gây hỏng hóc thiết bị.
Chuẩn bị trước khi lắp đặt máy lạnh Nagakawa NP-C100DL
Trước khi bắt tay vào công việc lắp đặt, việc chuẩn bị kỹ lưỡng là vô cùng cần thiết. Điều này bao gồm việc chuẩn bị đầy đủ dụng cụ, vật tư cần thiết và lựa chọn vị trí lắp đặt tối ưu cho cả dàn nóng và dàn lạnh của máy Nagakawa NP-C100DL.
Dụng cụ và vật tư cần thiết
Để thực hiện cách lắp đặt máy lạnh Nagakawa NP-C100DL, bạn sẽ cần một bộ dụng cụ chuyên nghiệp. Các dụng cụ cơ bản bao gồm máy khoan bê tông, bộ nong ống, loe ống, cắt ống đồng, cờ lê, tua vít, kìm, thước đo, nivô (thước cân bằng), máy hút chân không, đồng hồ đo áp suất gas, bơm nạp gas, máy dò gas rò rỉ, băng quấn cách nhiệt, gen bọc đường ống, aptomat (cầu dao tự động), dây điện, ống thoát nước và các loại ốc vít, nở nhựa. Ngoài ra, bạn cần chuẩn bị ống đồng có kích thước phù hợp với máy NP-C100DL (thường được quy định trong sách hướng dẫn đi kèm), giá đỡ dàn nóng và dàn lạnh.
Lựa chọn vị trí lắp đặt dàn lạnh
Vị trí lắp đặt dàn lạnh ảnh hưởng trực tiếp đến khả năng làm lạnh và thẩm mỹ của căn phòng. Dàn lạnh nên được lắp đặt ở vị trí trung tâm căn phòng hoặc nơi luồng gió lạnh có thể lan tỏa đều nhất. Tránh lắp đặt ở những nơi có ánh nắng trực tiếp chiếu vào, gần các nguồn nhiệt (bếp, lò sưởi) hoặc nơi có nhiều bụi bẩn. Độ cao lắp đặt lý tưởng thường từ 2.5m đến 3m so với sàn nhà để đảm bảo khả năng lưu thông không khí tốt nhất. Vị trí này cũng cần thuận tiện cho việc nối ống thoát nước và bảo dưỡng sau này. Cần đảm bảo tường đủ chắc chắn để chịu được trọng lượng của dàn lạnh.
Lựa chọn vị trí lắp đặt dàn nóng
Dàn nóng là bộ phận tản nhiệt, do đó cần được lắp đặt ở nơi thoáng mát, tránh ánh nắng trực tiếp và có đủ không gian xung quanh để gió lưu thông. Tránh đặt dàn nóng ở những nơi quá kín gió, gần cửa sổ phòng ngủ (để giảm tiếng ồn) hoặc nơi có nhiều người qua lại. Vị trí lắp đặt cần bằng phẳng, vững chắc và có thể chịu được trọng lượng của dàn nóng. Nên lắp đặt dàn nóng thấp hơn dàn lạnh nếu có thể để dầu hồi về máy nén dễ dàng hơn, tuy nhiên, điều này không bắt buộc nếu tuân thủ đúng kỹ thuật lắp đặt và chiều dài ống đồng. Cần xem xét đường ống thoát nước ngưng từ dàn nóng (nếu có) và đảm bảo nước có thể thoát đi dễ dàng mà không ảnh hưởng đến môi trường xung quanh hoặc hàng xóm. Việc lựa chọn vị trí dàn nóng cần tính toán đến khoảng cách tối thiểu và tối đa cho phép của ống đồng theo khuyến cáo của nhà sản xuất Nagakawa cho model NP-C100DL.
Quy trình lắp đặt dàn lạnh máy lạnh Nagakawa NP-C100DL
Lắp đặt dàn lạnh là bước đầu tiên trong quá trình lắp đặt chính. Bước này bao gồm việc cố định giá đỡ, khoan lỗ luồn ống đồng và dây điện, sau đó là treo dàn lạnh và kết nối các đường ống, dây dẫn.
Lắp đặt giá đỡ dàn lạnh
Sử dụng thước đo và nivô để xác định vị trí lắp đặt giá đỡ dàn lạnh sao cho cân bằng và đúng độ cao mong muốn. Đánh dấu các điểm cần khoan trên tường thông qua các lỗ trên giá đỡ. Sử dụng máy khoan bê tông và mũi khoan phù hợp với kích thước của nở nhựa để khoan các lỗ đã đánh dấu. Đóng nở nhựa vào các lỗ khoan. Đặt giá đỡ lên tường, căn chỉnh cho thẳng và sử dụng tua vít hoặc máy siết để cố định giá đỡ vào tường bằng ốc vít đi kèm. Cần đảm bảo giá đỡ được gắn chắc chắn vào tường để chịu được trọng lượng của dàn lạnh Nagakawa NP-C100DL trong suốt quá trình sử dụng.
Khoan lỗ luồn ống đồng và dây điện
Xác định vị trí lỗ để luồn ống đồng, dây điện và ống thoát nước từ dàn lạnh ra ngoài, thường là ở góc dưới của giá đỡ dàn lạnh. Sử dụng máy khoan bê tông với mũi khoan có đường kính phù hợp (thường từ phi 60 đến phi 80mm tùy thuộc vào kích thước ống và dây dẫn) để khoan một lỗ xuyên tường. Lỗ khoan nên có độ dốc nhẹ (khoảng 5-10 độ) xuống phía ngoài để nước ngưng có thể thoát ra dễ dàng và tránh nước mưa chảy ngược vào nhà. Cần đảm bảo lỗ khoan đủ lớn để luồn toàn bộ bó ống (ống đồng, dây điện, ống thoát nước) qua mà không bị kẹt hoặc gấp khúc.
Lắp đặt dàn lạnh và kết nối ống, dây điện
Sau khi giá đỡ và lỗ xuyên tường đã sẵn sàng, tiến hành đưa dàn lạnh lên giá đỡ. Thao tác này thường cần hai người để đảm bảo an toàn. Luồn bó ống đồng, dây điện và ống thoát nước qua lỗ đã khoan. Kết nối các đầu ống đồng (ống đẩy gas và ống hút gas) của dàn lạnh với đường ống đồng đã chuẩn bị. Sử dụng cờ lê chuyên dụng để siết chặt các mối nối ống đồng, đảm bảo không bị rò rỉ gas.
Tiếp theo, kết nối dây điện từ dàn lạnh đến dây chờ đã luồn qua lỗ. Tham khảo sơ đồ đấu dây trong sách hướng dẫn của máy lạnh Nagakawa NP-C100DL để đảm bảo kết nối đúng các cực (thường có ký hiệu N, L, 1, 2, 3, hoặc A, B, C…). Cần siết chặt các mối nối điện và đảm bảo cách điện tốt. Nối ống thoát nước ngưng vào vị trí quy định trên dàn lạnh và kiểm tra độ dốc của ống để nước thoát dễ dàng. Sau khi hoàn tất kết nối, sử dụng băng quấn chuyên dụng để quấn kín bó ống (ống đồng, dây điện, ống thoát nước) để bảo vệ và cách nhiệt. Bó ống sau khi quấn sẽ được luồn gọn gàng qua lỗ xuyên tường.
Quy trình lắp đặt dàn nóng máy lạnh Nagakawa NP-C100DL
Dàn nóng là bộ phận phức tạp hơn một chút khi lắp đặt, cần chú ý đến vị trí, độ rung và kết nối ống, dây điện chính xác.
Lắp đặt giá đỡ dàn nóng
Vị trí lắp đặt giá đỡ dàn nóng cần bằng phẳng và vững chắc. Sử dụng thước và nivô để đánh dấu các điểm khoan trên tường hoặc sàn bê tông nơi đặt dàn nóng. Khoan lỗ, đóng nở và cố định giá đỡ dàn nóng bằng ốc vít. Giống như giá đỡ dàn lạnh, giá đỡ dàn nóng phải cực kỳ chắc chắn vì nó chịu tải trọng lớn hơn và có thể rung khi máy hoạt động. Khoảng cách giữa dàn nóng và tường hoặc các vật cản xung quanh cần tuân thủ theo khuyến cáo của nhà sản xuất để đảm bảo khả năng tản nhiệt hiệu quả. Thông thường, cần cách tường phía sau ít nhất 10-15 cm và hai bên khoảng 20-30 cm.

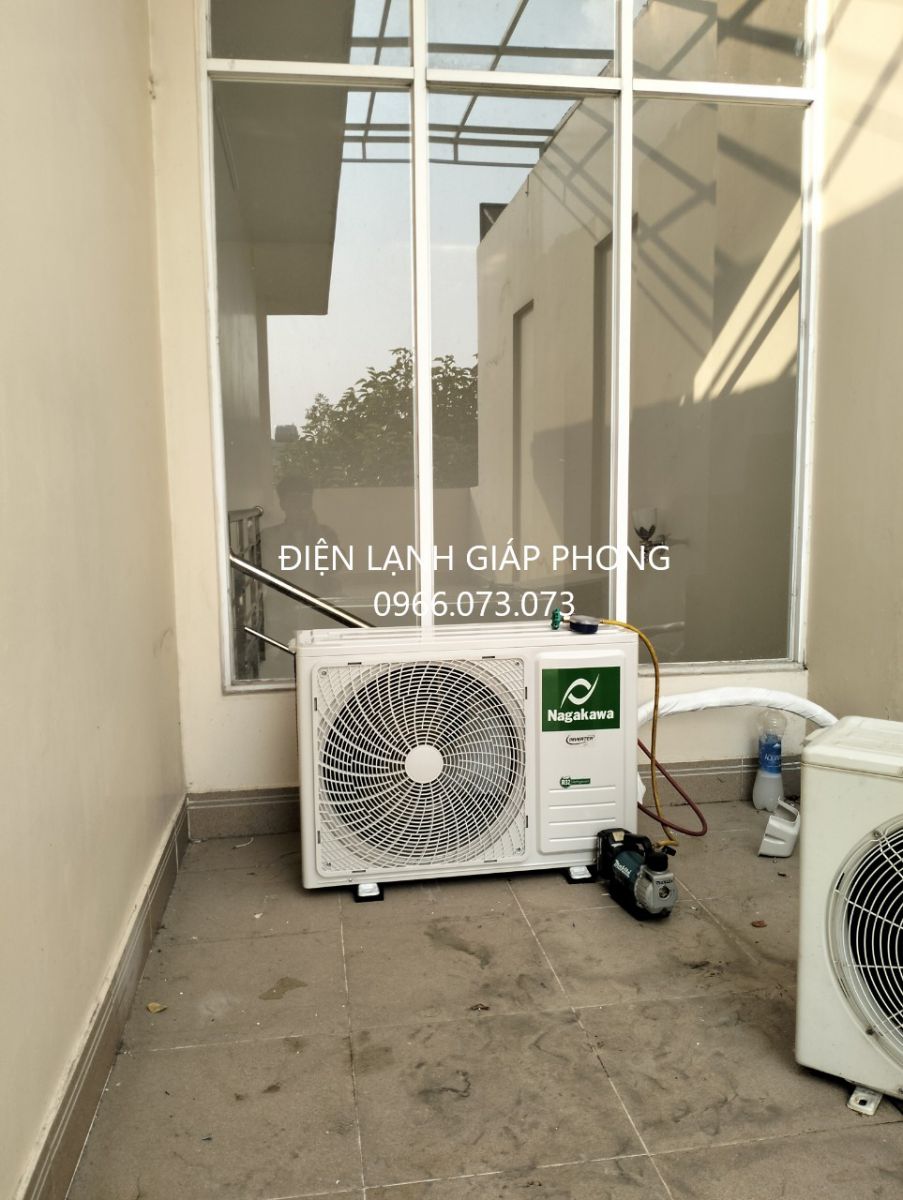

Đưa dàn nóng lên giá đỡ và kết nối ống đồng
Đưa dàn nóng lên giá đỡ đã được cố định. Thao tác này cũng cần người hỗ trợ do trọng lượng của dàn nóng khá lớn. Đảm bảo dàn nóng nằm cân bằng trên giá đỡ. Kết nối đầu ống đồng đã luồn từ dàn lạnh với các van dịch vụ trên dàn nóng. Dàn nóng có hai van dịch vụ, tương ứng với ống đẩy và ống hút. Cần kết nối đúng ống vào đúng van. Sử dụng cờ lê chuyên dụng để siết chặt các mối nối ống đồng. Sau khi siết xong, có thể sử dụng nước xà phòng để kiểm tra sơ bộ các mối nối xem có bọt khí nổi lên không, tuy nhiên, phương pháp kiểm tra rò rỉ chính xác nhất sẽ được thực hiện sau.
Hút chân không và kiểm tra rò rỉ gas
Đây là một bước cực kỳ quan trọng trong cách lắp đặt máy lạnh Nagakawa NP-C100DL mà nhiều người dùng tự lắp đặt thường bỏ qua, dẫn đến máy hoạt động kém hiệu quả. Hệ thống ống đồng sau khi lắp đặt chứa không khí và hơi ẩm. Việc hút chân không là để loại bỏ hoàn toàn không khí và hơi ẩm này ra khỏi hệ thống, tạo môi trường chân không lý tưởng cho gas lạnh hoạt động.
Kết nối máy hút chân không vào van dịch vụ của dàn nóng (thường là van hút, van to hơn). Mở van và bật máy hút chân không. Hút chân không trong khoảng 15-30 phút tùy thuộc vào chiều dài ống đồng và công suất máy hút chân không, cho đến khi đồng hồ đo áp suất chân không đạt mức yêu cầu (thường dưới 500 micron). Sau khi hút chân không xong, đóng van dịch vụ và tắt máy hút chân không. Chờ khoảng 15-20 phút, quan sát đồng hồ đo áp suất. Nếu kim đồng hồ không tăng lên, chứng tỏ hệ thống không bị rò rỉ. Nếu kim tăng lên, cần kiểm tra lại tất cả các mối nối ống đồng và khắc phục điểm rò rỉ trước khi tiếp tục.
Mở van gas và nạp gas (nếu cần)
Sau khi kiểm tra không bị rò rỉ và hệ thống đã được hút chân không đúng chuẩn, tiến hành mở van gas trên dàn nóng. Dàn nóng của máy lạnh Nagakawa NP-C100DL thường đã được nạp sẵn lượng gas lạnh R32 đủ dùng cho chiều dài ống đồng tiêu chuẩn (thường là 3m hoặc 5m tùy model). Sử dụng cờ lê lục giác để mở hoàn toàn hai van dịch vụ trên dàn nóng. Lúc này, gas lạnh sẽ di chuyển vào toàn bộ hệ thống ống đồng và dàn lạnh.
Trong trường hợp chiều dài ống đồng lắp đặt dài hơn chiều dài tiêu chuẩn, cần phải nạp bổ sung gas lạnh theo định mức mà nhà sản xuất quy định cho mỗi mét ống đồng vượt quá. Việc nạp gas cần sử dụng đồng hồ đo áp suất và cân điện tử để đảm bảo nạp đúng lượng gas, tránh nạp thừa hoặc thiếu gas, ảnh hưởng đến hiệu suất và tuổi thọ của máy nén. Gas lạnh R32 là loại gas mới, thân thiện với môi trường hơn R410A, nhưng cũng đòi hỏi kỹ thuật nạp gas chính xác.
Kết nối điện và lắp đặt ống thoát nước
Kết nối điện và lắp đặt ống thoát nước là những bước cuối cùng trước khi vận hành máy.
Kết nối điện giữa dàn lạnh và dàn nóng
Dựa vào sơ đồ đấu dây trên dàn lạnh và dàn nóng của máy Nagakawa NP-C100DL, tiến hành kết nối dây điện tín hiệu và dây nguồn. Dây điện thường bao gồm các sợi có màu sắc khác nhau hoặc được đánh số để dễ phân biệt. Cần đảm bảo các mối nối được siết chặt vào đúng cực trên cả hai dàn. Sử dụng kìm bấm cos nếu cần để đảm bảo kết nối chắc chắn và an toàn điện. Sau khi kết nối giữa hai dàn xong, tiến hành đấu nối dây nguồn chính từ aptomat vào dàn nóng (hoặc dàn lạnh tùy theo thiết kế của nhà sản xuất). Aptomat cần có công suất phù hợp với công suất của máy lạnh để đảm bảo an toàn cho hệ thống điện. Toàn bộ dây điện cần được luồn gọn gàng và cách điện cẩn thận.
Lắp đặt ống thoát nước ngưng
Ống thoát nước ngưng từ dàn lạnh cần được lắp đặt có độ dốc liên tục xuống dưới để nước có thể chảy ra ngoài một cách tự nhiên. Tránh tạo các điểm võng trên đường ống thoát nước, vì nước có thể đọng lại gây tắc nghẽn hoặc chảy ngược vào nhà. Điểm cuối của ống thoát nước cần được đặt ở vị trí thoát nước hợp lý, không gây khó chịu cho người khác và tránh chảy trực tiếp xuống đất gây ẩm mốc. Có thể dẫn nước vào hệ thống thoát nước chung của tòa nhà hoặc thoát ra ban công, mái hiên. Đối với một số model hoặc trong một số trường hợp lắp đặt đặc biệt, có thể cần sử dụng bơm nước ngưng để đẩy nước lên cao hoặc đi xa hơn.
Kiểm tra và chạy thử máy lạnh Nagakawa NP-C100DL
Sau khi hoàn tất các bước lắp đặt, cần tiến hành kiểm tra tổng thể và chạy thử máy để đảm bảo mọi thứ hoạt động bình thường.
Kiểm tra lại toàn bộ quá trình lắp đặt
Kiểm tra lại tất cả các mối nối ống đồng xem đã siết chặt chưa, kiểm tra các mối nối điện xem đã đúng sơ đồ và an toàn chưa. Kiểm tra lại vị trí lắp đặt dàn nóng, dàn lạnh xem có chắc chắn không, có cân bằng không. Kiểm tra lại đường ống thoát nước xem có bị võng hay tắc nghẽn không. Đảm bảo tất cả các nắp bảo vệ, vỏ nhựa đã được lắp lại đúng vị trí. Vệ sinh khu vực lắp đặt, thu dọn dụng cụ và vật tư thừa.
Chạy thử máy và kiểm tra các thông số
Bật aptomat cấp điện cho máy lạnh Nagakawa NP-C100DL. Sử dụng remote điều khiển để bật máy ở chế độ làm lạnh với nhiệt độ thấp nhất và tốc độ quạt cao nhất. Quan sát hoạt động của máy:
- Dàn lạnh: Kiểm tra luồng gió thổi ra có mạnh và mát không. Lắng nghe tiếng ồn từ quạt và máy nén (tiếng gas lưu thông nhẹ là bình thường). Kiểm tra xem có nước ngưng chảy ra từ ống thoát nước không.
- Dàn nóng: Lắng nghe tiếng hoạt động của máy nén và quạt dàn nóng. Kiểm tra xem có khí nóng thổi ra từ dàn nóng không.
- Sử dụng đồng hồ đo áp suất để kiểm tra áp suất gas tại van dịch vụ của dàn nóng (áp suất hoạt động sẽ khác với áp suất tĩnh). Áp suất gas phù hợp với từng loại gas và điều kiện môi trường (nhiệt độ ngoài trời). Đối với gas R32 trên máy Nagakawa NP-C100DL, áp suất hoạt động thường nằm trong khoảng nhất định tùy thuộc vào nhiệt độ phòng và nhiệt độ ngoài trời.
- Kiểm tra dòng điện hoạt động của máy nén bằng ampe kìm. Dòng điện hoạt động phải nằm trong giới hạn cho phép ghi trên nhãn năng lượng hoặc thông số kỹ thuật của máy.
- Sử dụng máy dò gas để kiểm tra lại các mối nối ống đồng tại dàn nóng và dàn lạnh một lần nữa để đảm bảo không có rò rỉ gas dù là nhỏ nhất.
Nếu tất cả các thông số đều nằm trong giới hạn cho phép và máy hoạt động ổn định, làm lạnh hiệu quả, không có tiếng ồn lạ hay hiện tượng bất thường, thì quá trình cách lắp đặt máy lạnh Nagakawa NP-C100DL đã hoàn tất thành công.
Những lưu ý quan trọng khi lắp đặt máy lạnh Nagakawa NP-C100DL
Việc tự lắp đặt máy lạnh đòi hỏi kiến thức và kinh nghiệm nhất định. Dưới đây là một số lưu ý quan trọng:
- Luôn đọc kỹ hướng dẫn sử dụng và lắp đặt đi kèm máy: Mỗi model máy lạnh, kể cả Nagakawa NP-C100DL, đều có những đặc thù riêng về kỹ thuật, sơ đồ đấu dây, định mức gas, chiều dài ống đồng tối thiểu/tối đa. Việc đọc kỹ tài liệu giúp bạn thực hiện đúng quy trình của nhà sản xuất.
- An toàn điện là ưu tiên hàng đầu: Luôn ngắt nguồn điện tổng hoặc aptomat trước khi thực hiện bất kỳ thao tác đấu nối điện nào. Sử dụng các dụng cụ cách điện, làm việc trong môi trường khô ráo.
- Cẩn thận với gas lạnh: Gas lạnh, đặc biệt là R32, có áp suất cao và dễ bắt lửa trong điều kiện nhất định. Tránh để gas tiếp xúc với mắt hoặc da. Luôn làm việc trong không gian thoáng khí. Việc nạp gas đòi hỏi kỹ năng chuyên môn và thiết bị phù hợp.
- Kỹ thuật loe, nong ống đồng: Mối nối ống đồng chắc chắn và không rò rỉ phụ thuộc rất nhiều vào kỹ thuật loe, nong ống. Cần thực hiện cẩn thận, sử dụng dụng cụ chuyên dụng và kiểm tra kỹ lưỡng.
- Hút chân không là bước không thể bỏ qua: Đừng vì tiết kiệm thời gian hoặc không có dụng cụ mà bỏ qua bước này. Không khí và hơi ẩm trong hệ thống sẽ làm giảm đáng kể hiệu suất làm lạnh, gây ăn mòn đường ống và hỏng máy nén.
- Sử dụng vật tư chất lượng: Ống đồng, dây điện, ống thoát nước, băng quấn, gen bọc… đều ảnh hưởng đến độ bền và hiệu quả hoạt động của hệ thống. Nên sử dụng vật tư có chất lượng tốt, phù hợp với tiêu chuẩn.
- Chiều dài ống đồng: Tuân thủ chiều dài ống đồng tối thiểu và tối đa mà nhà sản xuất khuyến cáo. Ống quá ngắn hoặc quá dài đều có thể ảnh hưởng đến hiệu suất và tuổi thọ máy nén.
- Độ rung và tiếng ồn: Dàn nóng khi hoạt động có thể gây rung và tiếng ồn. Sử dụng đệm cao su chống rung dưới chân dàn nóng và lắp đặt trên bề mặt vững chắc giúp giảm thiểu tình trạng này.
- Nên cân nhắc thuê thợ chuyên nghiệp: Nếu bạn không có đủ kiến thức, kinh nghiệm, hoặc dụng cụ chuyên dụng, việc thuê kỹ thuật viên lắp đặt máy lạnh chuyên nghiệp từ các đơn vị uy tín như asanzovietnam.net là lựa chọn an toàn và đảm bảo nhất. Kỹ thuật viên được đào tạo bài bản sẽ thực hiện đúng quy trình, đảm bảo máy hoạt động hiệu quả và an toàn.
Việc nắm vững cách lắp đặt máy lạnh Nagakawa NP-C100DL giúp bạn chủ động hơn trong quá trình lắp đặt hoặc giám sát quá trình lắp đặt của thợ. Tuy nhiên, tính phức tạp và yêu cầu kỹ thuật cao của công việc này cho thấy sự cần thiết của những người có chuyên môn để đảm bảo máy hoạt động tối ưu và bền bỉ.
