Vẽ mạch in (PCB) là một bước quan trọng trong quy trình phát triển sản phẩm điện tử. Altium Designer nổi lên như một phần mềm mạnh mẽ và phổ biến được các kỹ sư trên toàn thế giới tin dùng để thiết kế các bo mạch phức tạp. Nếu bạn đang tìm hiểu cách vẽ mạch in bằng Altium một cách bài bản và hiệu quả, bài viết này sẽ cung cấp cho bạn cái nhìn tổng quan chi tiết và hướng dẫn từng bước cần thiết để bạn có thể bắt đầu công việc thiết kế PCB của mình.
Giới thiệu về Altium Designer và quy trình thiết kế PCB
Altium Designer là một phần mềm tự động hóa thiết kế điện tử (EDA) tích hợp, cung cấp một môi trường thống nhất cho toàn bộ quy trình thiết kế sản phẩm điện tử, từ lập sơ đồ nguyên lý (schematic) đến bố trí mạch in (PCB layout) và tạo file sản xuất. Sức mạnh của Altium nằm ở khả năng kết nối liền mạch giữa các khâu thiết kế, giúp giảm thiểu sai sót và tăng năng suất.
Quy trình thiết kế mạch in bằng Altium Designer thường bao gồm các giai đoạn chính. Đầu tiên là thiết kế sơ đồ nguyên lý, nơi bạn định nghĩa các thành phần điện tử và kết nối logic giữa chúng. Sau đó, bạn chuyển đổi thông tin từ sơ đồ nguyên lý sang môi trường thiết kế PCB. Tại đây, bạn sẽ bố trí vị trí các linh kiện, định tuyến các đường mạch (trace), thêm các lớp đồng, và kiểm tra các quy tắc thiết kế. Cuối cùng là tạo ra các file cần thiết để nhà sản xuất có thể gia công bo mạch.
Lập sơ đồ nguyên lý (Schematic) trong Altium Designer
Bước đầu tiên trong việc vẽ mạch in bằng Altium là xây dựng sơ đồ nguyên lý. Sơ đồ nguyên lý là bản đồ logic của mạch điện tử, thể hiện cách các linh kiện được kết nối với nhau về mặt chức năng. Việc xây dựng sơ đồ nguyên lý chính xác và rõ ràng là nền tảng vững chắc cho giai đoạn thiết kế PCB sau này.
Để bắt đầu, bạn cần tạo một dự án mới trong Altium Designer. Dự án này sẽ là nơi lưu trữ tất cả các file liên quan đến thiết kế của bạn, bao gồm file sơ đồ nguyên lý (.SchDoc), file mạch in (.PcbDoc), thư viện linh kiện, và các file output. Việc tổ chức dự án ngay từ đầu giúp quản lý thiết kế hiệu quả hơn, đặc biệt với các dự án phức tạp.
Sau khi tạo dự án, bạn sẽ thêm một tài liệu sơ đồ nguyên lý mới. Môi trường thiết kế schematic cung cấp các công cụ để đặt linh kiện, vẽ dây nối (wire), và thêm các ký hiệu đặc biệt như power ports (nguồn), ground (đất), net labels (tên đường tín hiệu), v.v. Giao diện thân thiện của Altium cho phép bạn dễ dàng điều hướng và thao tác.
Quản lý thư viện linh kiện
Linh kiện là các khối xây dựng của sơ đồ nguyên lý. Altium Designer hỗ trợ nhiều loại thư viện linh kiện khác nhau, bao gồm thư viện tích hợp (Integrated Libraries), thư viện rời rạc (Discrete Libraries), và thư viện dựa trên cơ sở dữ liệu. Bạn cần tìm và đặt các linh kiện cần thiết từ các thư viện này vào sơ đồ nguyên lý của mình.
Mỗi linh kiện trong thư viện bao gồm ký hiệu sơ đồ nguyên lý (schematic symbol), mô hình vỏ linh kiện (footprint) cho PCB, và các thông số kỹ thuật. Việc lựa chọn linh kiện có footprint chính xác là cực kỳ quan trọng vì nó quyết định kích thước, hình dạng và vị trí các điểm kết nối trên bo mạch in. Đảm bảo rằng ký hiệu và footprint của linh kiện khớp nhau giúp tránh sai sót khi chuyển sang giai đoạn layout.
Vẽ dây nối và gán tên tín hiệu
Sau khi đặt linh kiện, bạn sẽ sử dụng công cụ vẽ dây nối để kết nối các chân linh kiện theo đúng sơ đồ mạch. Altium cung cấp các tính năng thông minh giúp việc vẽ dây nối trở nên dễ dàng hơn, như tự động căn chỉnh và hiển thị các điểm kết nối.
Đối với các đường tín hiệu quan trọng hoặc các kết nối đi xa, việc sử dụng Net Label là rất cần thiết. Net Label giúp đặt tên cho các đường tín hiệu, làm cho sơ đồ nguyên lý dễ đọc và quản lý hơn. Khi hai dây nối ở các vị trí khác nhau trên sơ đồ có cùng một Net Label, Altium sẽ hiểu rằng chúng được kết nối với nhau. Power ports và Ground ports cũng là các dạng Net Label đặc biệt, dùng để chỉ định các đường nguồn và đất chung trong mạch.
Kiểm tra quy tắc điện (ERC)
Sau khi hoàn thành sơ đồ nguyên lý, một bước không thể bỏ qua là chạy kiểm tra quy tắc điện (Electrical Rule Check – ERC). ERC giúp phát hiện các lỗi logic trong sơ đồ nguyên lý như chân linh kiện không kết nối, xung đột tên tín hiệu, hoặc các vấn đề liên quan đến nguồn và đất.
Altium Designer cung cấp các quy tắc ERC có thể tùy chỉnh. Việc chạy ERC trước khi chuyển sang layout giúp bạn sửa chữa các lỗi ở giai đoạn schematic, tiết kiệm thời gian và công sức so với việc phát hiện chúng ở giai đoạn sau khi đã bố trí và đi dây.

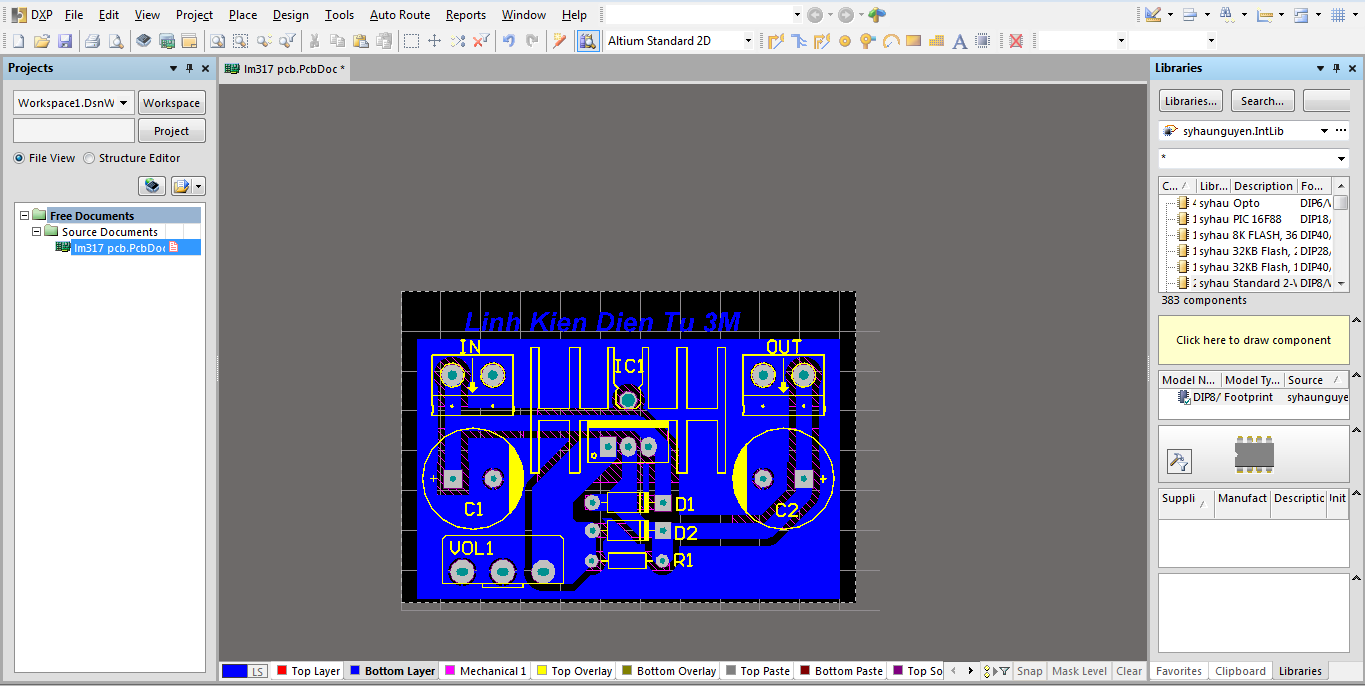

Chuyển từ Schematic sang PCB Layout
Khi sơ đồ nguyên lý đã hoàn chỉnh và không còn lỗi ERC, bạn đã sẵn sàng chuyển sang giai đoạn vẽ mạch in bằng Altium trên không gian vật lý. Quá trình này bắt đầu bằng việc tạo một tài liệu PCB mới (.PcbDoc) trong cùng dự án của bạn.
Sau khi tạo file PCB, bạn sẽ sử dụng chức năng “Design -> Import Changes From [Tên dự án].PrjPcb”. Altium sẽ phân tích sơ đồ nguyên lý, tạo ra danh sách các linh kiện và kết nối (netlist), và hiển thị cho bạn những thay đổi cần áp dụng vào file PCB. Hãy chấp nhận các thay đổi này để đưa tất cả linh kiện và kết nối từ schematic sang môi trường layout.
Các linh kiện ban đầu sẽ xuất hiện chồng chéo lên nhau, thường nằm ngoài khung bo mạch. Nhiệm vụ của bạn trong giai đoạn layout là bố trí chúng một cách hợp lý trên bo mạch và định tuyến các đường mạch.
Thiết lập Quy tắc Thiết kế (Design Rules)
Trước khi bắt đầu bố trí và đi dây, việc thiết lập các quy tắc thiết kế (Design Rules) là vô cùng quan trọng. Design Rules định nghĩa các ràng buộc kỹ thuật cho thiết kế của bạn, dựa trên yêu cầu của mạch, khả năng của linh kiện, và quy trình sản xuất của nhà chế tạo PCB.
Altium Designer cung cấp một bộ quy tắc thiết kế rất linh hoạt và chi tiết, bao gồm:
- Electrical Rules: Khoảng cách an toàn (Clearance) giữa các đối tượng (đường mạch, pad, via, polygon, v.v.), chiều rộng đường mạch (Routing Width), giới hạn chiều dài đường mạch (Length Constraint), v.v.
- Routing Rules: Phong cách đi dây (Routing Styles), ưu tiên lớp (Layer Direction), sử dụng via, v.v.
- Manufacturing Rules: Kích thước lỗ khoan (Hole Size), chiều rộng annular ring (vòng đồng quanh lỗ via/pad), khoảng cách từ đường mạch đến mép bo mạch (Board Outline Clearance), v.v.
- Placement Rules: Khoảng cách giữa các linh kiện (Component Clearance), hạn chế vị trí đặt linh kiện.
- Signal Integrity Rules: Các quy tắc liên quan đến trở kháng, crosstalk, v.v. (thường dùng cho các thiết kế tốc độ cao).
Việc thiết lập Design Rules chính xác giúp đảm bảo rằng thiết kế của bạn không chỉ hoạt động đúng theo nguyên lý mà còn có thể sản xuất được và có độ tin cậy cao. Hãy tham khảo tài liệu kỹ thuật của linh kiện và yêu cầu của nhà sản xuất PCB khi thiết lập các quy tắc này.
Bố trí Linh kiện (Component Placement)
Sau khi các quy tắc thiết kế đã được đặt ra, bạn bắt đầu bố trí các linh kiện trên bo mạch. Đây là một bước mang tính nghệ thuật và kỹ thuật, ảnh hưởng lớn đến hiệu suất hoạt động của mạch, khả năng đi dây, và chi phí sản xuất.
Mục tiêu khi bố trí linh kiện là đặt chúng ở vị trí tối ưu để giảm thiểu chiều dài đường mạch, tránh nhiễu, và dễ dàng đi dây. Các yếu tố cần cân nhắc bao gồm:
- Vị trí các khối chức năng: Nhóm các linh kiện cùng một khối chức năng lại với nhau (ví dụ: khối nguồn, khối xử lý, khối giao tiếp).
- Đường đi tín hiệu: Đặt các linh kiện trên đường đi của tín hiệu một cách logic (ví dụ: tín hiệu đầu vào ở một phía, tín hiệu đầu ra ở phía khác).
- Linh kiện nóng: Đặt các linh kiện tỏa nhiệt lớn ở vị trí dễ tản nhiệt, tránh đặt gần các linh kiện nhạy cảm với nhiệt độ.
- Kết nối ngoại vi: Đặt các connector (chân cắm/kết nối) ở mép bo mạch, nơi chúng sẽ kết nối với thế giới bên ngoài.
- Quy tắc cơ khí: Tuân thủ các ràng buộc về kích thước, hình dạng bo mạch, vị trí lỗ lắp đặt, và các khu vực cấm đặt linh kiện/đi dây.
Altium cung cấp các công cụ hỗ trợ bố trí linh kiện như hiển thị “dây cao su” (rat’s nest) nối các chân cần kết nối, giúp bạn hình dung các mối quan hệ kết nối và tối ưu hóa vị trí đặt linh kiện.

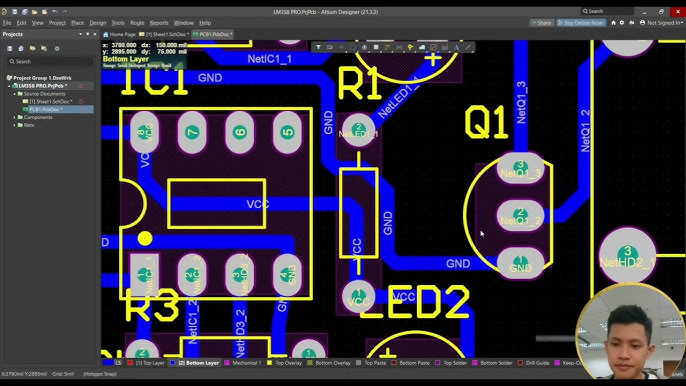

Định tuyến Đường mạch (Routing)
Định tuyến đường mạch là quá trình vẽ các “đường ray” bằng đồng để kết nối các chân linh kiện với nhau theo sơ đồ nguyên lý. Đây thường là giai đoạn tốn nhiều thời gian và công sức nhất trong quá trình vẽ mạch in bằng Altium.
Altium Designer cung cấp cả công cụ đi dây thủ công (manual routing) và đi dây tự động (auto-routing). Đi dây thủ công cho phép bạn kiểm soát hoàn toàn đường đi của từng tín hiệu, rất quan trọng đối với các đường tín hiệu nhạy cảm, trở kháng cao, hoặc cần chiều dài chính xác. Đi dây tự động có thể giúp hoàn thành phần lớn các kết nối thông thường một cách nhanh chóng, nhưng thường cần được kiểm tra và chỉnh sửa thủ công để tối ưu hóa.
Khi đi dây, bạn cần tuân thủ chặt chẽ các Design Rules đã thiết lập. Altium có các tính năng hỗ trợ như “push and shove” (tự động đẩy các đường mạch khác ra khi bạn đi dây mới), hiển thị các vi phạm quy tắc ngay trong quá trình đi dây, và hỗ trợ đi dây vi sai (differential pair routing) cho các tín hiệu tốc độ cao.
Việc lựa chọn lớp đồng để đi dây cũng rất quan trọng. Các bo mạch nhiều lớp cho phép bạn đi dây phức tạp hơn bằng cách sử dụng các lớp khác nhau và kết nối chúng thông qua via (các lỗ mạ đồng xuyên qua các lớp).
Sử dụng Via và Copper Pour
Via là các lỗ mạ đồng dùng để chuyển đổi đường mạch giữa các lớp đồng khác nhau. Altium hỗ trợ nhiều loại via như Through-hole Via (xuyên suốt), Blind Via (từ bề mặt vào lớp bên trong), và Buried Via (chỉ nằm giữa các lớp bên trong). Việc sử dụng via cần được cân nhắc kỹ lưỡng vì mỗi via là một điểm gián đoạn trên đường tín hiệu và có thể ảnh hưởng đến trở kháng, đồng thời làm tăng chi phí sản xuất.
Copper Pour (hay Polygon Pour) là việc đổ đầy một khu vực trống trên một lớp đồng bằng đồng. Copper pour thường được sử dụng để tạo mặt phẳng đất (Ground Plane) hoặc mặt phẳng nguồn (Power Plane). Việc sử dụng mặt phẳng đồng giúp cải thiện hiệu suất điện (giảm nhiễu, trở kháng thấp), tản nhiệt tốt hơn, và giúp quá trình etching (ăn mòn đồng) trong sản xuất dễ dàng hơn. Khi tạo copper pour, bạn cần thiết lập các quy tắc kết nối (ví dụ: kết nối các chân đất/nguồn bằng thermal relief hoặc solid connection) và khoảng cách an toàn với các đối tượng khác.
Hoàn thiện Thiết kế và Kiểm tra DRC
Sau khi đã bố trí linh kiện và định tuyến tất cả các đường mạch, bạn cần thực hiện các bước hoàn thiện thiết kế. Điều này bao gồm thêm silkscreen (lớp mực trắng in lên bo mạch) để ghi chú tên linh kiện, giá trị, logo, v.v. Lớp silkscreen giúp ích rất nhiều cho việc lắp ráp và sửa chữa bo mạch.
Bạn cũng cần vẽ đường viền bo mạch (Board Outline) trên lớp Mechanical Layer hoặc Keep-Out Layer. Đường viền này xác định hình dạng và kích thước cuối cùng của bo mạch. Các thông tin cơ khí khác như vị trí lỗ lắp đặt, kích thước bo mạch cũng được thêm vào các lớp cơ khí.
Bước quan trọng cuối cùng trước khi tạo file sản xuất là chạy Kiểm tra Quy tắc Thiết kế (Design Rule Check – DRC). DRC sẽ kiểm tra toàn bộ thiết kế PCB của bạn dựa trên tất cả các Design Rules mà bạn đã thiết lập. Altium sẽ báo cáo danh sách các lỗi vi phạm quy tắc (nếu có), chẳng hạn như đường mạch quá gần nhau, lỗ khoan quá nhỏ, hoặc linh kiện đặt sai vị trí.
Việc khắc phục tất cả các lỗi DRC là bắt buộc để đảm bảo bo mạch của bạn có thể sản xuất được và hoạt động ổn định. Đừng bỏ qua bất kỳ cảnh báo nào từ DRC, hãy kiểm tra kỹ và sửa chữa chúng.
Tạo File Sản xuất (Output Generation)
Khi thiết kế PCB đã hoàn chỉnh và đã vượt qua tất cả các bài kiểm tra (ERC ở Schematic và DRC ở PCB), bạn đã sẵn sàng tạo ra các file cần thiết để gửi cho nhà sản xuất PCB. Các file này chứa tất cả thông tin mà nhà sản xuất cần để chế tạo bo mạch của bạn.
Các file output phổ biến nhất bao gồm:
- Gerber Files: Đây là các file tiêu chuẩn công nghiệp mô tả từng lớp của bo mạch (lớp đồng trên/dưới, lớp solder mask, lớp silkscreen, v.v.) và các đường mạch, pad, via trên từng lớp đó. Altium hỗ trợ tạo file Gerber theo định dạng RS-274X.
- NC Drill Files: File này mô tả vị trí và kích thước của tất cả các lỗ khoan trên bo mạch (lỗ chân linh kiện, lỗ via, lỗ lắp đặt).
- Bill of Materials (BOM): Danh sách tất cả các linh kiện cần thiết để lắp ráp bo mạch, bao gồm tên linh kiện, số lượng, nhà sản xuất, mã sản phẩm, v.v.
- Pick and Place Files: File này chứa thông tin về vị trí trung tâm và hướng xoay của mỗi linh kiện trên bo mạch, dùng cho máy gắp đặt tự động (pick and place machine) trong quá trình lắp ráp.
Ngoài ra, bạn có thể tạo các file output khác như 3D STEP model của bo mạch, bản vẽ lắp ráp, báo cáo kiểm tra netlist, v.v. Altium Designer cung cấp các cấu hình output jobs (.OutJob) giúp bạn tự động hóa quá trình tạo các file này một cách nhất quán. Việc kiểm tra lại các file output trước khi gửi cho nhà sản xuất là bước cuối cùng để tránh sai sót đáng tiếc.
Những mẹo hữu ích khi vẽ mạch in bằng Altium
Việc thành thạo Altium Designer đòi hỏi thời gian và kinh nghiệm. Dưới đây là một vài mẹo hữu ích có thể giúp bạn nâng cao hiệu quả và chất lượng thiết kế khi vẽ mạch in bằng Altium:
- Sử dụng phím tắt: Altium có rất nhiều phím tắt giúp tăng tốc độ thao tác. Dành thời gian tìm hiểu và sử dụng chúng sẽ tiết kiệm đáng kể thời gian làm việc.
- Quản lý thư viện hiệu quả: Xây dựng và duy trì một thư viện linh kiện sạch sẽ, chính xác và được tổ chức tốt là cực kỳ quan trọng. Việc này giúp bạn tái sử dụng các linh kiện đã được kiểm chứng và giảm thiểu lỗi.
- Học cách sử dụng các tính năng tự động: Mặc dù đi dây thủ công rất quan trọng, các tính năng tự động như auto-router, auto-placer (dùng cẩn thận), và các công cụ căn chỉnh tự động có thể giúp ích rất nhiều trong việc tăng tốc độ. Tuy nhiên, luôn kiểm tra lại kết quả của các công cụ này.
- Tận dụng các tính năng kiểm tra: ERC và DRC là người bạn thân nhất của bạn. Chạy chúng thường xuyên trong quá trình thiết kế, không chỉ ở cuối cùng.
- Học hỏi từ các thiết kế mẫu: Tham khảo các thiết kế mẫu hoặc các bo mạch nguồn mở được thiết kế bằng Altium có thể giúp bạn học hỏi các kỹ thuật bố trí và đi dây tốt.
- Sao lưu thường xuyên: Thiết kế điện tử là một công việc phức tạp và dễ gặp sự cố. Hãy thường xuyên sao lưu dự án của bạn để tránh mất mát dữ liệu.
- Tham gia cộng đồng: Tham gia các diễn đàn hoặc nhóm cộng đồng người dùng Altium để đặt câu hỏi, chia sẻ kinh nghiệm và học hỏi từ những người khác.
- Xem xét E-E-A-T trong thiết kế: Đối với các mạch có tính an toàn, sức khỏe (YMYL), hãy đặc biệt chú trọng đến tính chính xác, độ tin cậy. Đảm bảo nguồn dữ liệu linh kiện đáng tin cậy, tuân thủ các tiêu chuẩn thiết kế liên quan (nếu có). Kinh nghiệm và kiến thức chuyên môn của người thiết kế (hoặc nhóm thiết kế) là yếu tố then chốt để tạo ra sản phẩm chất lượng cao và đáng tin cậy.
Việc nắm vững Altium Designer là một kỹ năng quý giá trong lĩnh vực điện tử. Với các công cụ mạnh mẽ và quy trình làm việc hiệu quả, Altium giúp các kỹ sư biến ý tưởng từ sơ đồ nguyên lý thành sản phẩm vật lý chất lượng cao. Bạn có thể tìm hiểu thêm về các giải pháp công nghệ liên quan tại maytinhgiaphat.vn.
Hy vọng rằng hướng dẫn chi tiết về cách vẽ mạch in bằng Altium này đã cung cấp cho bạn những kiến thức nền tảng cần thiết để bắt đầu hành trình thiết kế PCB của mình. Hãy thực hành thường xuyên để làm quen với giao diện và các tính năng của phần mềm, từ đó nâng cao kỹ năng thiết kế của bạn.
