Hiểu rõ cách xem ký hiệu trên block máy lạnh là điều vô cùng quan trọng đối với cả kỹ thuật viên lẫn người dùng phổ thông. Những dòng mã và ký hiệu nhỏ bé được in hoặc dán trên thân block (hay còn gọi là máy nén) chứa đựng thông tin thiết yếu về thông số kỹ thuật, nguồn gốc, và khả năng hoạt động của thiết bị. Việc đọc đúng các ký hiệu này giúp bạn xác định chính xác loại block, công suất, loại gas sử dụng, điện áp cần thiết, và nhiều dữ liệu quan trọng khác, từ đó hỗ trợ hiệu quả trong việc lựa chọn linh kiện thay thế, sửa chữa, bảo trì hoặc đơn giản là kiểm tra tính tương thích của thiết bị. Bài viết này sẽ cung cấp hướng dẫn chi tiết về cách giải mã những ký hiệu phổ biến nhất trên block máy lạnh.
Tại sao việc hiểu các ký hiệu này lại quan trọng đến vậy? Mỗi block máy lạnh được thiết kế để hoạt động trong một dải thông số cụ thể. Sử dụng sai loại block, sai công suất, hoặc sai loại gas có thể dẫn đến hiệu suất kém, tiêu hao năng lượng lớn, thậm chí là hỏng hóc nghiêm trọng cho toàn bộ hệ thống máy lạnh. Ví dụ, một block 1HP không thể thay thế cho block 1.5HP một cách hiệu quả trong cùng một hệ thống. Tương tự, việc nạp sai loại gas (ví dụ: nạp R22 cho block chỉ dùng R410a) sẽ phá hủy block gần như ngay lập tức. Các ký hiệu chính là “chứng minh thư” của block, cung cấp tất cả thông tin cần thiết để đảm bảo sự phù hợp và hoạt động an toàn, hiệu quả của hệ thống.
Vị trí thường thấy của các ký hiệu trên block máy lạnh

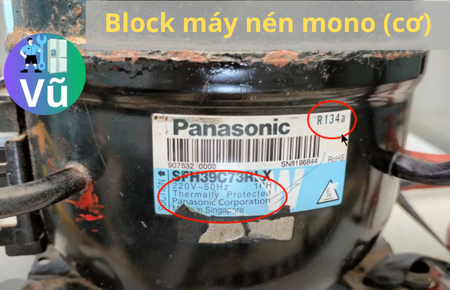

Các ký hiệu và thông tin kỹ thuật trên block máy lạnh thường được tập trung ở một vị trí dễ thấy nhất để người dùng và kỹ thuật viên có thể tiếp cận nhanh chóng. Vị trí phổ biến nhất là trên một tấm tem nhãn (nameplate) được dán hoặc khắc trực tiếp lên thân block. Tấm tem này thường có màu bạc hoặc trắng, chứa các dòng chữ và số được in rõ ràng.
Tùy thuộc vào nhà sản xuất và model, tấm tem này có thể được đặt ở các vị trí khác nhau:
- Trên đỉnh block: Đây là vị trí phổ biến nhất, dễ quan sát khi block đã được lắp đặt.
- Ở mặt bên của block: Đôi khi tấm tem được dán ở một trong các mặt bên của thân block.
- Gần các cọc đấu dây điện: Vị trí này cũng thường được chọn vì khu vực này thường được tiếp cận khi thực hiện bảo trì hoặc sửa chữa.
Điều quan trọng là luôn tìm kiếm tấm tem nhãn này đầu tiên. Nó chứa đựng hầu hết các thông tin bạn cần. Trong trường hợp tấm tem bị mờ, rách hoặc bong tróc, việc xác định thông tin sẽ khó khăn hơn nhiều và đôi khi cần phải dựa vào hình dạng, kích thước block hoặc các ký hiệu khắc chìm khác (nếu có).
Giải mã các loại ký hiệu phổ biến nhất
Để hiểu cách xem ký hiệu trên block máy lạnh, chúng ta cần phân tích từng phần thông tin thường xuất hiện trên tem nhãn. Dưới đây là các loại ký hiệu phổ biến nhất và ý nghĩa của chúng:
Ký hiệu nhà sản xuất (Manufacturer)
Đây thường là phần dễ nhận biết nhất trên tem nhãn. Ký hiệu này cho biết block được sản xuất bởi thương hiệu nào. Các thương hiệu block máy lạnh nổi tiếng trên thế giới rất đa dạng, bao gồm:
- Daikin (Thái Lan/Nhật Bản)
- Panasonic (Thái Lan/Malaysia)
- LG (Hàn Quốc)
- Toshiba (Thái Lan)
- Mitsubishi Electric (Thái Lan)
- Copeland (Mỹ/Thái Lan)
- Danfoss (Đan Mạch/Trung Quốc)
- Tecumseh (Mỹ/Pháp)
- Gmcc (Trung Quốc)
- QingAn (Trung Quốc)
- Highly (Trung Quốc)
Nhận biết nhà sản xuất giúp bạn dễ dàng tra cứu tài liệu kỹ thuật (datasheet) chính xác cho model block đó nếu cần thêm thông tin chi tiết. Mỗi hãng có thể có cách ký hiệu model riêng, nhưng thông tin cơ bản về công suất, gas, điện áp thường được trình bày theo các chuẩn nhất định.
Ký hiệu Model (Model Number)
Đây là dãy ký tự (chữ và số) dài nhất và phức tạp nhất trên tem nhãn. Model number xác định chính xác mã sản phẩm của block. Dãy ký tự này chứa đựng hầu hết các thông tin quan trọng khác được mã hóa theo quy tắc riêng của từng nhà sản xuất.
Ví dụ về cấu trúc một model number (lưu ý: cấu trúc này mang tính minh họa và có thể khác biệt lớn giữa các hãng):
- Các ký tự đầu tiên có thể chỉ loại block (ví dụ: piston, rotary, scroll).
- Các ký tự tiếp theo thường liên quan đến series hoặc thế hệ sản phẩm.
- Một phần của dãy ký tự sẽ mã hóa công suất lạnh của block (đôi khi được ghi rõ ràng hơn bằng đơn vị BTU/h hoặc W).
- Các ký tự khác có thể chỉ loại gas sử dụng, điện áp, tần số hoạt động, hoặc các tính năng đặc biệt khác.
Việc tra cứu datasheet của nhà sản xuất dựa trên model number là cách chính xác nhất để giải mã toàn bộ ý nghĩa của từng ký tự trong dãy này. Tuy nhiên, nhiều thông tin cơ bản vẫn có thể được suy luận từ các ký hiệu riêng biệt được trình bày rõ ràng hơn trên tem nhãn.

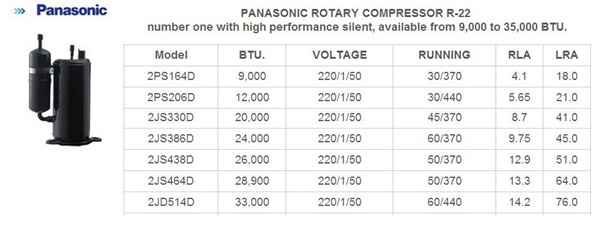

Ký hiệu công suất lạnh (Cooling Capacity)
Công suất lạnh là một trong những thông số quan trọng nhất, cho biết khả năng làm lạnh của block. Ký hiệu này có thể được trình bày theo nhiều cách:
- Ghi rõ giá trị: Thường kèm đơn vị là BTU/h (British Thermal Units per hour) hoặc Watt (W).
- Ví dụ: 9000 BTU/h, 12000 BTU/h, 24000 BTU/h hoặc 2638W (tương đương 9000 BTU/h), 3517W (tương đương 12000 BTU/h).
- Đôi khi công suất được ghi dưới dạng Kcal/h.
- Mã hóa trong Model Number: Một phần của dãy model number sẽ chỉ định công suất.
- Ví dụ: Trong model “XXY09LZ…”, số “09” có thể ngầm hiểu là 9000 BTU/h. “XXY12LZ…” là 12000 BTU/h. Tuy nhiên, cách mã hóa này hoàn toàn phụ thuộc vào nhà sản xuất và cần tra cứu tài liệu chính xác.
Việc xác định đúng công suất giúp đảm bảo block phù hợp với công suất của dàn lạnh và nhu cầu sử dụng của căn phòng.

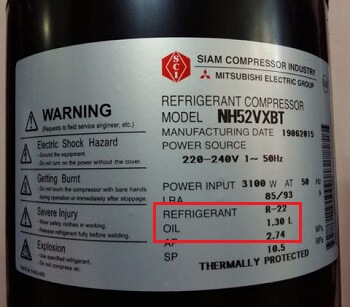

Ký hiệu loại môi chất lạnh (Refrigerant Type)
Đây là thông tin cực kỳ quan trọng, cho biết loại gas (môi chất lạnh) mà block được thiết kế để sử dụng. Ký hiệu này thường được ghi rõ ràng dưới dạng R kèm theo số hiệu.
Các loại môi chất lạnh phổ biến hiện nay bao gồm:
- R22: Loại gas cũ, hiện đang dần bị loại bỏ do ảnh hưởng đến tầng ozon.
- R410A: Loại gas thay thế R22, thân thiện với môi trường hơn. Block R410A hoạt động ở áp suất cao hơn block R22.
- R32: Loại gas mới nhất, hiệu suất cao hơn và thân thiện với môi trường hơn R410A. Block R32 cũng hoạt động ở áp suất cao.
- R134a: Thường dùng cho các thiết bị lạnh công nghiệp hoặc tủ lạnh, không phổ biến trong máy lạnh dân dụng.
Tuyệt đối không được sử dụng sai loại gas cho block. Việc nạp sai gas có thể gây hỏng block ngay lập tức hoặc trong thời gian ngắn. Ký hiệu loại gas giúp bạn chọn đúng môi chất khi cần nạp bổ sung hoặc thay thế.
Ký hiệu điện áp và tần số (Voltage & Frequency)
Thông tin này cho biết block hoạt động với nguồn điện có điện áp và tần số bao nhiêu. Đây là yếu tố sống còn để kết nối block với nguồn điện phù hợp.
- Điện áp (Voltage): Thường ghi bằng đơn vị V (Volt).
- Ví dụ: 220V, 230V, 380V. Máy lạnh dân dụng ở Việt Nam chủ yếu dùng 220V. Máy lạnh công nghiệp lớn hoặc máy âm trần, tủ đứng công suất lớn có thể dùng 380V (điện 3 pha).
- Tần số (Frequency): Thường ghi bằng đơn vị Hz (Hertz).
- Ví dụ: 50Hz, 60Hz. Ở Việt Nam, tần số lưới điện là 50Hz.
Việc cấp sai điện áp hoặc tần số có thể làm cháy block hoặc khiến block hoạt động không đúng công suất.
Ký hiệu dòng điện (Current)
Có hai loại dòng điện quan trọng thường được ghi trên tem nhãn:
- Dòng điện định mức (Rated Current – RLA): Là dòng điện mà block tiêu thụ khi hoạt động ổn định ở điều kiện bình thường. Ký hiệu này giúp kỹ thuật viên kiểm tra xem block có đang hoạt động đúng thông số hay không bằng cách đo dòng thực tế. Đơn vị thường là A (Ampere).
- Dòng điện khởi động (Locked Rotor Amps – LRA): Là dòng điện cực đại mà block tiêu thụ trong khoảnh khắc khởi động. Giá trị này cao hơn dòng định mức rất nhiều. Ký hiệu LRA giúp xác định loại relay khởi động và tụ điện (nếu có) phù hợp.
Ký hiệu loại dầu bôi trơn (Lubricant Type)
Block máy lạnh cần dầu bôi trơn để các bộ phận chuyển động hoạt động trơn tru và tản nhiệt. Loại dầu bôi trơn phải tương thích với loại gas sử dụng. Ký hiệu này giúp bạn chọn đúng loại dầu khi cần bổ sung hoặc thay thế.
Các loại dầu phổ biến:
- Mineral Oil (Dầu khoáng): Tương thích với gas R22.
- Polyolester Oil (POE Oil): Tương thích với gas R410A và R32. POE có tính hút ẩm cao, cần cẩn trọng khi thao tác.
- Polyvinyl Ether Oil (PVE Oil): Một loại dầu tổng hợp khác tương thích với R410A và R32, ít hút ẩm hơn POE.
Sử dụng sai loại dầu có thể gây tắc nghẽn hệ thống hoặc làm hỏng block.
Ký hiệu ngày sản xuất (Date Code)
Ngày sản xuất thường được mã hóa trong model number hoặc có một ký hiệu riêng. Ký hiệu này giúp xác định tuổi đời của block, hỗ trợ cho việc bảo hành hoặc đánh giá tình trạng lão hóa. Cách mã hóa ngày sản xuất rất đa dạng tùy hãng, đôi khi cần tra cứu tài liệu cụ thể của nhà sản xuất.
Các ký hiệu khác
Ngoài các ký hiệu chính đã nêu, tem nhãn block có thể bao gồm:
- Serial Number: Mã số seri riêng biệt cho từng sản phẩm, dùng cho mục đích theo dõi và bảo hành.
- Loại block (Type): Rotary (kiểu quay), Piston (kiểu pít-tông), Scroll (kiểu xoắn ốc).
- Công nghệ Inverter/Non-Inverter: Cho biết block có sử dụng công nghệ biến tần để điều chỉnh tốc độ hoạt động hay không.
- Các tiêu chuẩn chứng nhận: Ví dụ: UL, CE, ISO…
Cách giải mã các ký hiệu mã hóa trong model number
Đây là phần khó nhất trong cách xem ký hiệu trên block máy lạnh. Như đã đề cập, các nhà sản xuất có quy tắc mã hóa riêng cho model number của họ. Không có một chuẩn chung áp dụng cho tất cả các hãng.
Ví dụ minh họa (chỉ mang tính tham khảo, không áp dụng cho mọi model):
-
Model: PH180G2C-3FUS (Một ví dụ về cấu trúc model của Panasonic/Matsushita)
- PH: Loại block (Piston Hermetic).
- 180: Công suất lạnh (thường là x100 BTU/h, tức 18000 BTU/h).
- G2: Thế hệ hoặc series.
- C: Loại gas (ví dụ: C=R22).
- 3F: Điện áp/Tần số (ví dụ: 3F=220V/50Hz).
- US: Thị trường hoặc biến thể.
-
Model: NT064-CV (Một ví dụ về cấu trúc model của Daikin)
- NT: Series block.
- 064: Chỉ số công suất (cần tra bảng chuyển đổi của Daikin để biết công suất BTU/h hoặc Watt tương ứng).
- CV: Các thông số khác (gas, điện áp…).
Để giải mã chính xác các ký hiệu mã hóa này, bạn cần:
- Xác định rõ nhà sản xuất block.
- Ghi lại đầy đủ model number.
- Tìm kiếm “datasheet” hoặc “model code breakdown” của nhà sản xuất đó và model tương ứng trên internet hoặc trong tài liệu kỹ thuật. Các trang web chuyên về linh kiện điện lạnh hoặc diễn đàn kỹ thuật đôi khi cũng cung cấp thông tin hữu ích.
Việc này đòi hỏi sự kiên nhẫn và khả năng tìm kiếm tài liệu kỹ thuật.
Để tìm hiểu thêm về các loại block máy lạnh và ứng dụng của chúng, bạn có thể truy cập asanzovietnam.net để tham khảo thông tin chi tiết.
Một số lưu ý khi xem ký hiệu trên block máy lạnh
- Độ rõ nét của tem nhãn: Tem nhãn bị mờ, bong tróc hoặc bám bẩn có thể khiến việc đọc ký hiệu trở nên khó khăn hoặc không chính xác. Hãy làm sạch nhẹ nhàng khu vực tem nhãn trước khi đọc.
- Sự khác biệt giữa các hãng: Quy tắc ký hiệu không đồng nhất giữa các nhà sản xuất. Luôn ghi nhớ rằng cách giải mã ký hiệu của hãng này không chắc đã đúng cho hãng khác.
- Block Inverter và Non-Inverter: Block Inverter thường có thêm các ký hiệu hoặc thông số liên quan đến dải tần số hoạt động (ví dụ: 15Hz – 120Hz) hoặc yêu cầu loại bo mạch điều khiển đặc thù.
- Tìm tài liệu gốc: Cách tốt nhất để chắc chắn về ý nghĩa của ký hiệu là tra cứu tài liệu kỹ thuật (datasheet hoặc service manual) do chính nhà sản xuất cung cấp cho model block đó.
- Tham khảo ý kiến chuyên gia: Nếu không chắc chắn về bất kỳ ký hiệu nào, đặc biệt khi cần thay thế block, hãy tham khảo ý kiến của kỹ thuật viên điện lạnh có kinh nghiệm để tránh sai sót gây hư hỏng thiết bị.
Kết luận
Hiểu được cách xem ký hiệu trên block máy lạnh là một kỹ năng cần thiết giúp bạn nắm bắt thông tin quan trọng về thiết bị. Từ nhà sản xuất, model, công suất, loại gas, điện áp cho đến loại dầu bôi trơn, mỗi ký hiệu đều đóng vai trò then chốt trong việc vận hành, bảo trì và sửa chữa hệ thống máy lạnh. Bằng cách cẩn thận đọc và giải mã các thông tin trên tem nhãn, kết hợp với việc tra cứu tài liệu kỹ thuật khi cần, bạn sẽ đảm bảo được block máy lạnh hoạt động hiệu quả, an toàn và kéo dài tuổi thọ cho toàn bộ hệ thống. Nắm vững cách xem ký hiệu trên block máy lạnh giúp đưa ra các quyết định kỹ thuật chính xác, tiết kiệm thời gian và chi phí.
