Máy lạnh treo tường là thiết bị gia dụng quen thuộc, đóng vai trò quan trọng trong việc điều chỉnh nhiệt độ không khí, mang lại không gian sống và làm việc thoải mái. Để sử dụng máy lạnh hiệu quả và bảo trì đúng cách, việc hiểu rõ về cấu tạo máy lạnh treo tường là điều cần thiết. Bài viết này sẽ đi sâu vào từng bộ phận chính, giúp bạn có cái nhìn toàn diện về cách thức hoạt động của thiết bị này. Dù là máy lạnh 1 chiều chỉ làm lạnh hay máy lạnh 2 chiều có thêm chức năng sưởi ấm, chúng đều dựa trên cấu trúc cơ bản với hai khối chính: dàn lạnh và dàn nóng.
Tổng quan về máy lạnh treo tường
Máy lạnh treo tường hoạt động dựa trên chu trình tuần hoàn của môi chất lạnh (gas lạnh), liên tục hấp thụ nhiệt từ không khí trong phòng và thải nhiệt ra môi trường bên ngoài (hoặc ngược lại đối với máy 2 chiều khi sưởi ấm). Hệ thống này bao gồm các thành phần chính như máy nén, dàn bay hơi (dàn lạnh), dàn ngưng tụ (dàn nóng), van tiết lưu và hệ thống ống dẫn môi chất. Sự phối hợp nhịp nhàng giữa các bộ phận này tạo nên khả năng làm mát hoặc sưởi ấm không khí theo nhu cầu của người sử dụng.
Sơ đồ cấu tạo cơ bản của máy lạnh treo tường gồm dàn nóng và dàn lạnh
Sơ đồ cấu tạo cơ bản của máy lạnh treo tường gồm dàn nóng và dàn lạnh
Cấu tạo chi tiết của dàn lạnh (Indoor Unit)
Dàn lạnh là bộ phận được lắp đặt bên trong không gian cần điều hòa. Nó là nơi không khí trong phòng được hút vào, làm lạnh hoặc sưởi ấm, lọc bụi bẩn và sau đó thổi ngược trở lại phòng. Cấu trúc của dàn lạnh được thiết kế tối ưu để thực hiện các chức năng này một cách hiệu quả và thẩm mỹ.
Vỏ máy và mặt nạ
Vỏ máy và mặt nạ bên ngoài của dàn lạnh thường được làm bằng nhựa cao cấp, có chức năng bảo vệ các bộ phận bên trong khỏi tác động môi trường và bụi bẩn. Đồng thời, chúng cũng là yếu tố thẩm mỹ quan trọng, giúp máy lạnh hòa hợp với nội thất căn phòng. Mặt nạ có thể dễ dàng tháo lắp để vệ sinh lưới lọc bụi.
Lưới lọc bụi
Nằm ngay phía sau mặt nạ, lưới lọc bụi có nhiệm vụ giữ lại các hạt bụi bẩn, vi khuẩn, nấm mốc và các tác nhân gây dị ứng có trong không khí trước khi chúng đi vào sâu bên trong dàn lạnh. Việc này không chỉ giúp bảo vệ sức khỏe người dùng mà còn giữ cho dàn trao đổi nhiệt sạch sẽ, đảm bảo hiệu quả làm mát. Lưới lọc cần được vệ sinh định kỳ.
Dàn trao đổi nhiệt (Dàn lạnh)
Đây là thành phần cốt lõi của dàn lạnh, bao gồm hệ thống ống đồng được uốn cong xen kẽ với các lá tản nhiệt bằng nhôm mỏng. Tại đây, môi chất lạnh dạng lỏng có áp suất và nhiệt độ thấp sẽ bay hơi và hấp thụ nhiệt từ không khí đi qua, làm cho không khí trở nên mát mẻ. Bề mặt dàn lạnh rất lạnh, gây ra hiện tượng ngưng tụ hơi nước trong không khí.

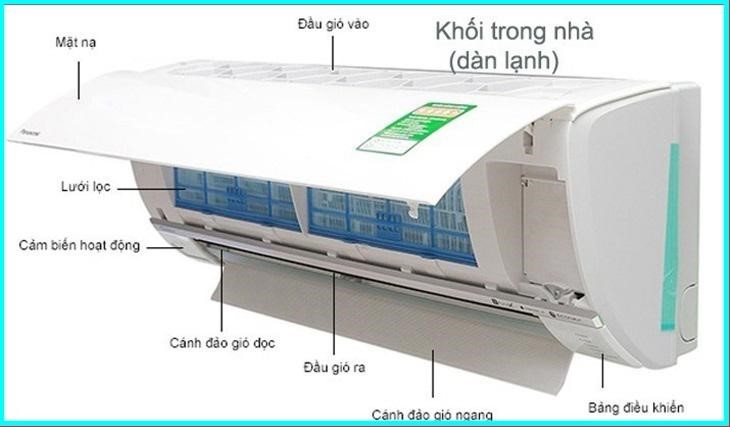

Cấu tạo chi tiết bên trong của dàn lạnh máy lạnh treo tường
Cấu tạo chi tiết bên trong của dàn lạnh máy lạnh treo tường
Quạt dàn lạnh (Quạt ly tâm)
Quạt dàn lạnh, thường là quạt ly tâm dạng lồng sóc, có nhiệm vụ hút không khí trong phòng đi qua lưới lọc, dàn trao đổi nhiệt và đẩy luồng không khí đã được xử lý (làm lạnh hoặc sưởi ấm) trở lại phòng thông qua cửa gió. Tốc độ quạt có thể điều chỉnh để kiểm soát lưu lượng gió và độ ồn.
Máng nước ngưng
Như đã đề cập, hơi nước trong không khí sẽ ngưng tụ thành nước lỏng trên bề mặt dàn lạnh. Máng nước ngưng được đặt bên dưới dàn trao đổi nhiệt để hứng toàn bộ lượng nước này. Nước ngưng sau đó sẽ chảy theo ống thoát nước ra ngoài. Việc tắc nghẽn máng nước ngưng là nguyên nhân phổ biến gây ra hiện tượng chảy nước ở dàn lạnh.
Bảng mạch điều khiển (Bo mạch)
Bảng mạch điều khiển, hay còn gọi là bo mạch, là trung tâm “bộ não” của dàn lạnh. Nó nhận tín hiệu từ điều khiển từ xa, xử lý thông tin và điều khiển hoạt động của quạt, cánh đảo gió, đèn báo và các bộ phận khác trong dàn lạnh. Trên các dòng máy Inverter, bo mạch này còn liên lạc với bo mạch dàn nóng để điều chỉnh tốc độ máy nén.
Cảm biến nhiệt độ phòng và dàn lạnh
Dàn lạnh được trang bị các cảm biến nhiệt độ để theo dõi nhiệt độ hiện tại của không khí trong phòng và nhiệt độ bề mặt dàn trao đổi nhiệt. Thông tin từ các cảm biến này được gửi về bo mạch để điều chỉnh hoạt động của máy nén tại dàn nóng và tốc độ quạt dàn lạnh, duy trì nhiệt độ phòng đạt mức cài đặt và ngăn ngừa dàn lạnh bị đóng băng.
Cánh đảo gió (Lá gió)
Cánh đảo gió là các thanh nhựa linh hoạt ở cửa gió, có thể di chuyển tự động theo chiều dọc và/hoặc chiều ngang. Chức năng của chúng là phân phối luồng không khí đã được xử lý đi khắp không gian phòng, đảm bảo sự đồng đều về nhiệt độ. Người dùng có thể điều chỉnh hướng và chế độ đảo gió thông qua điều khiển từ xa.
Một số cải tiến trên dàn lạnh (Ví dụ: Mitsubishi Heavy)
Trên các dòng máy hiện đại, dàn lạnh còn tích hợp thêm nhiều bộ phận lọc nâng cao và công nghệ kháng khuẩn. Ví dụ, một số model của asanzovietnam.net có thể trang bị lồng quạt kháng khuẩn, bộ lọc khử mùi (có thể tái sử dụng), bộ lọc khử tác nhân gây dị ứng (phấn hoa, lông thú cưng) để nâng cao chất lượng không khí. Những cải tiến này giúp không khí thổi ra không chỉ mát mẻ mà còn sạch khuẩn và trong lành hơn.

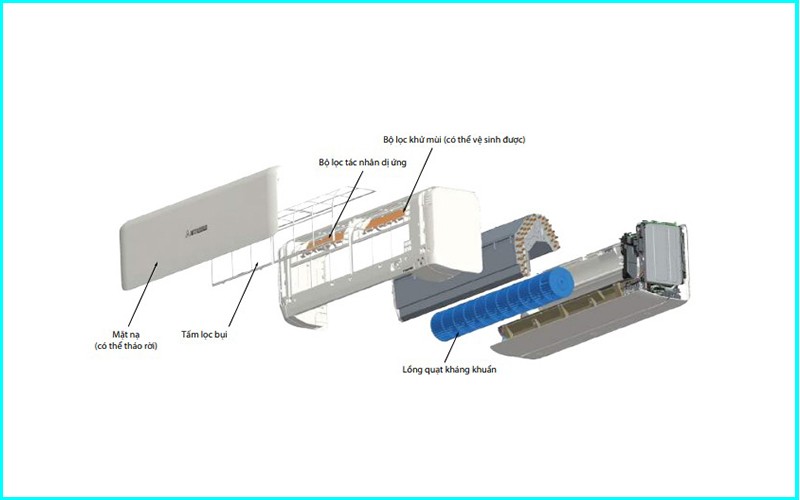

Các bộ phận đặc trưng bên trong dàn lạnh máy lạnh Mitsubishi Heavy
Các bộ phận đặc trưng bên trong dàn lạnh máy lạnh Mitsubishi Heavy
Cấu tạo chi tiết của dàn nóng (Outdoor Unit)
Dàn nóng là bộ phận được đặt ở bên ngoài nhà, chịu trách nhiệm xử lý nhiệt được hấp thụ từ không khí trong phòng và thải ra môi trường. Đây là nơi chứa các thành phần chịu tải nặng và hoạt động với áp suất, nhiệt độ cao hơn. Vị trí lắp đặt dàn nóng cần thông thoáng, tránh ánh nắng trực tiếp và đảm bảo khả năng tản nhiệt tối ưu.
Vỏ máy và khung đỡ
Vỏ dàn nóng thường được làm bằng kim loại chắc chắn, phủ sơn tĩnh điện chống gỉ, chịu được điều kiện thời tiết khắc nghiệt như mưa, nắng, gió. Bên trong là khung đỡ vững chắc để gắn kết các bộ phận nặng như máy nén. Thiết kế vỏ máy cũng tính đến khả năng thông gió tốt để hỗ trợ quá trình tản nhiệt.
Máy nén (Block)
Máy nén là “trái tim” của hệ thống máy lạnh. Nó hút môi chất lạnh dạng khí có nhiệt độ và áp suất thấp từ dàn lạnh, nén lại để tăng áp suất và nhiệt độ của gas lên rất cao. Sau đó, gas nóng này được đẩy tới dàn trao đổi nhiệt ở dàn nóng. Máy nén là bộ phận tiêu thụ nhiều năng lượng nhất và độ bền của nó ảnh hưởng lớn đến tuổi thọ của máy lạnh.
Dàn trao đổi nhiệt (Dàn nóng / Dàn ngưng)
Tương tự dàn lạnh, dàn nóng cũng có cấu tạo từ hệ thống ống đồng và lá tản nhiệt bằng nhôm (hoặc đồng trên các dòng cao cấp). Gas lạnh sau khi nén có nhiệt độ rất cao đi qua các ống đồng này. Tại đây, nhiệt lượng của gas được truyền ra các lá tản nhiệt và được quạt thổi ra ngoài môi trường. Gas lạnh từ dạng khí nóng chuyển dần sang dạng lỏng sau khi đi qua dàn ngưng.
Cấu tạo chi tiết bên trong của dàn nóng máy lạnh treo tường
Cấu tạo chi tiết bên trong của dàn nóng máy lạnh treo tường
Quạt dàn nóng (Quạt hướng trục)
Quạt dàn nóng, thường là quạt hướng trục, có nhiệm vụ thổi một lượng lớn không khí đi qua dàn trao đổi nhiệt (dàn nóng). Việc này giúp tăng cường quá trình truyền nhiệt từ gas lạnh sang môi trường bên ngoài, hỗ trợ dàn nóng tản nhiệt hiệu quả hơn. Nếu quạt dàn nóng gặp sự cố, quá trình tản nhiệt sẽ bị ảnh hưởng nghiêm trọng, có thể dẫn đến quá tải máy nén.
Van đảo chiều (Chỉ có ở máy 2 chiều)
Đối với máy lạnh 2 chiều (có chức năng sưởi ấm), dàn nóng sẽ có thêm bộ phận van đảo chiều (hoặc van 4 ngả). Van này cho phép thay đổi hướng chảy của môi chất lạnh, làm đảo ngược chu trình hoạt động. Khi ở chế độ sưởi, dàn nóng sẽ đóng vai trò là dàn bay hơi (hấp thụ nhiệt từ môi trường) và dàn lạnh sẽ đóng vai trò là dàn ngưng tụ (thải nhiệt vào phòng).
Bộ khởi động và tụ điện
Các bộ phận điện như bộ khởi động và tụ điện đóng vai trò cung cấp năng lượng và hỗ trợ máy nén cũng như quạt dàn nóng khởi động và hoạt động ổn định. Đặc biệt, tụ điện giúp tạo ra mô-men xoắn cần thiết để khởi động động cơ máy nén.
Ống dẫn gas và van dịch vụ
Hệ thống ống đồng chịu áp suất cao được sử dụng để dẫn môi chất lạnh tuần hoàn giữa dàn lạnh và dàn nóng. Các van dịch vụ thường được đặt ở dàn nóng, cho phép kỹ thuật viên kết nối đồng hồ đo áp suất, hút chân không hoặc nạp thêm gas khi cần thiết trong quá trình lắp đặt và bảo trì.
Bảng mạch điều khiển (Bo mạch)
Trên các dòng máy Inverter, dàn nóng cũng có một bảng mạch điều khiển phức tạp. Bo mạch này giao tiếp với bo mạch dàn lạnh và điều khiển tốc độ hoạt động của máy nén (thay đổi tần số dòng điện) để điều chỉnh công suất làm lạnh/sưởi cho phù hợp với nhu cầu thực tế, giúp tiết kiệm năng lượng và duy trì nhiệt độ ổn định hơn.
Những công nghệ cải tiến trên dàn nóng (Ví dụ: Mitsubishi Heavy)
Một số nhà sản xuất như Mitsubishi Heavy tích hợp nhiều công nghệ tiên tiến vào dàn nóng để nâng cao hiệu suất và độ bền. Các cải tiến này có thể bao gồm lưới tản nhiệt hình chữ M tăng diện tích trao đổi nhiệt, cánh quạt được thiết kế tối ưu để giảm ồn và tăng hiệu suất luồng khí, máy nén DC Rotor kép hiệu suất cao với dải tần số hoạt động rộng, và bảng mạch được phủ lớp chống ẩm để tăng độ bền trong điều kiện thời tiết ẩm ướt. Việc lắp đặt dàn nóng đúng cách, tránh ánh nắng trực tiếp và đảm bảo thông thoáng là cực kỳ quan trọng để tối ưu hiệu quả hoạt động của các bộ phận này.

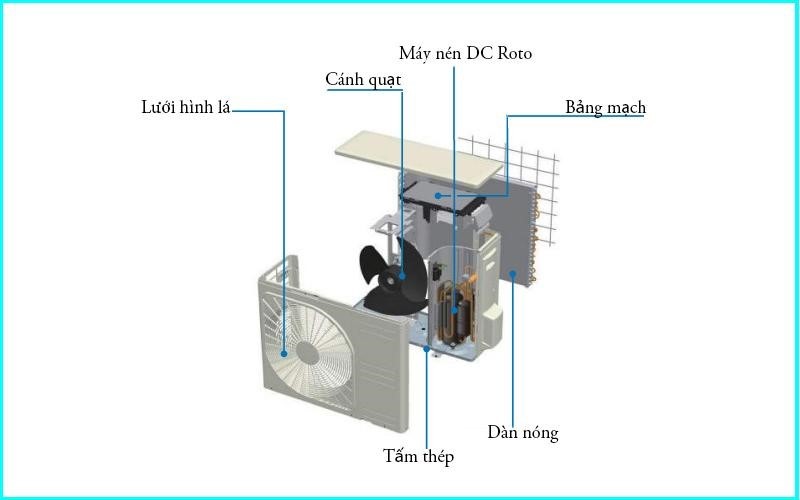

Cấu tạo dàn nóng Mitsubishi Heavy
Các bộ phận đặc trưng bên trong dàn nóng máy lạnh Mitsubishi Heavy

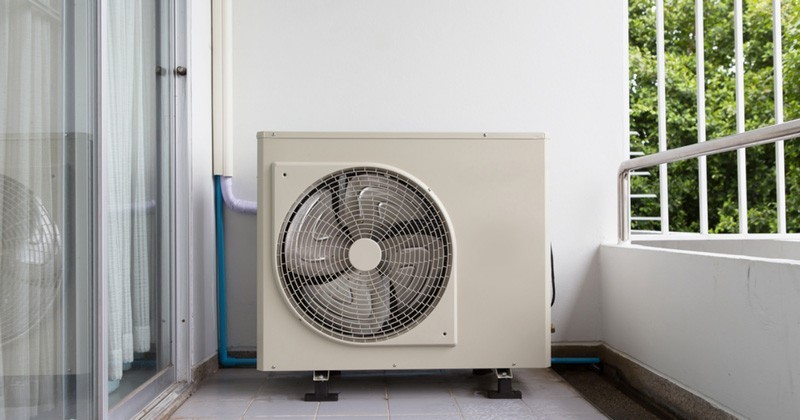

Lắp đặt dàn nóng máy lạnh treo tường ngoài trời
Lắp đặt dàn nóng máy lạnh treo tường ngoài trời
Nguyên lý hoạt động cơ bản
Chu trình làm lạnh của máy lạnh treo tường bắt đầu khi gas lạnh lỏng ở áp suất thấp chảy qua dàn lạnh. Tại đây, nó bay hơi và hấp thụ nhiệt từ không khí trong phòng. Gas lạnh sau khi bay hơi (dạng khí) được máy nén ở dàn nóng hút về, nén lại làm tăng áp suất và nhiệt độ. Gas nóng áp suất cao này chảy qua dàn nóng, nơi nó ngưng tụ thành lỏng và thải nhiệt ra môi trường nhờ quạt dàn nóng. Gas lỏng sau đó đi qua van tiết lưu (hoặc ống mao dẫn), áp suất giảm đột ngột và quay trở lại dàn lạnh để tiếp tục chu trình. Đối với máy 2 chiều, van đảo chiều sẽ thay đổi hướng chảy của gas để đảo ngược chức năng của dàn nóng và dàn lạnh.
Tầm quan trọng của việc hiểu cấu tạo
Hiểu rõ cấu tạo máy lạnh treo tường mang lại nhiều lợi ích thiết thực. Nó giúp bạn nhận biết được các dấu hiệu bất thường khi máy hoạt động (ví dụ: tiếng ồn lạ từ dàn nóng do máy nén, chảy nước từ dàn lạnh do tắc máng nước ngưng), từ đó có thể mô tả chính xác hơn cho kỹ thuật viên khi cần sửa chữa. Kiến thức này cũng hỗ trợ bạn trong việc lựa chọn công suất máy phù hợp với diện tích phòng và vị trí lắp đặt tối ưu, đảm bảo hiệu quả làm mát/sưởi ấm và tiết kiệm điện năng. Việc vệ sinh định kỳ các bộ phận như lưới lọc, dàn lạnh cũng trở nên dễ dàng hơn khi bạn biết vị trí và chức năng của chúng.
Những lưu ý khi lắp đặt và sử dụng
Lựa chọn máy lạnh có công suất phù hợp là yếu tố quan trọng đầu tiên. Máy có công suất quá nhỏ sẽ không đủ làm mát, phải chạy liên tục gây tốn điện và giảm tuổi thọ. Ngược lại, máy quá lớn lại gây lãng phí năng lượng và dễ gây cảm giác lạnh buốt. Nguyên tắc chung thường là: phòng dưới 15m² dùng máy 1HP (9000 BTU), từ 15-20m² dùng 1.5HP (12000 BTU), từ 20-30m² dùng 2HP (18000 BTU), và từ 30-40m² dùng 2.5HP (24000 BTU). Tuy nhiên, cần điều chỉnh tùy thuộc vào hướng phòng, vật liệu xây dựng và số lượng người sử dụng.
Hướng dẫn lựa chọn công suất máy lạnh treo tường theo diện tích phòng
Hướng dẫn lựa chọn công suất máy lạnh treo tường theo diện tích phòng
Vị trí lắp đặt cũng đóng vai trò then chốt. Dàn lạnh nên được lắp ở vị trí luồng gió có thể phân tán đều khắp phòng, tránh thổi trực tiếp vào người. Dàn nóng cần đặt ở nơi thông thoáng, tránh ánh nắng trực tiếp, đảm bảo khả năng tản nhiệt. Khoảng cách giữa dàn nóng và dàn lạnh cũng cần tuân thủ khuyến cáo của nhà sản xuất để đảm bảo hiệu quả hoạt động và tuổi thọ của máy. Việc tuân thủ các nguyên tắc lắp đặt và bảo trì định kỳ sẽ giúp máy lạnh hoạt động bền bỉ và hiệu quả. Để tìm hiểu thêm về các dòng máy lạnh chất lượng và được tư vấn chuyên sâu, bạn có thể truy cập website chính thức của asanzovietnam.net.
Hiểu rõ cấu tạo máy lạnh treo tường là nền tảng để bạn sử dụng thiết bị này một cách thông minh và bền vững. Mỗi bộ phận, từ dàn lạnh làm mát không khí trong phòng đến dàn nóng thải nhiệt ra ngoài, đều đóng góp vào hiệu suất chung của hệ thống. Nắm vững nguyên lý hoạt động và các lưu ý khi sử dụng sẽ giúp bạn tối ưu trải nghiệm, tiết kiệm năng lượng và kéo dài tuổi thọ cho chiếc máy lạnh của mình.
