Hệ thống lạnh đóng vai trò cốt lõi trong quy trình sản xuất bia, ảnh hưởng trực tiếp đến chất lượng và hương vị sản phẩm cuối cùng. Việc thiết kế chính xác hệ thống này là cực kỳ quan trọng, và hệ thống lạnh trong nhà máy bia file cad là công cụ không thể thiếu giúp các kỹ sư hình dung, mô phỏng và tối ưu hóa toàn bộ cấu trúc. Bài viết này sẽ đi sâu vào tầm quan trọng của hệ thống lạnh trong sản xuất bia và làm rõ cách các bản vẽ kỹ thuật CAD hỗ trợ đắc lực trong quá trình thiết kế, lắp đặt và bảo trì.
Vai trò không thể thiếu của Hệ thống Lạnh trong Quy trình Sản xuất Bia
Sản xuất bia là một quá trình sinh học phức tạp, đòi hỏi sự kiểm soát chặt chẽ về nhiệt độ ở nhiều giai đoạn khác nhau. Nhiệt độ ảnh hưởng trực tiếp đến hoạt động của enzyme trong quá trình nghiền malt, sự phát triển và hoạt động của nấm men trong quá trình lên men, cũng như sự ổn định và hương vị của bia thành phẩm. Không có hệ thống lạnh hoạt động hiệu quả, việc sản xuất bia chất lượng cao, ổn định và đúng quy chuẩn gần như là không thể.
Nhiệt độ đóng vai trò quan trọng ngay từ những bước đầu tiên. Sau khi nấu và lọc dịch nha, dịch nha nóng cần được làm lạnh nhanh chóng xuống nhiệt độ phù hợp cho quá trình lên men. Nhiệt độ lên men là yếu tố quyết định loại bia được sản xuất (bia lager yêu cầu nhiệt độ thấp hơn bia ale) và ảnh hưởng sâu sắc đến các hợp chất hương vị được tạo ra bởi nấm men. Duy trì nhiệt độ ổn định trong suốt quá trình lên men là cực kỳ quan trọng để đảm bảo mẻ bia đạt chất lượng mong muốn và tránh các hương vị không mong muốn.
Sau khi lên men chính, bia cần được làm lạnh xuống nhiệt độ gần đông để lắng cặn và ổn định. Một số loại bia lager còn trải qua quá trình ủ lạnh (lagering) ở nhiệt độ rất thấp trong thời gian dài để trưởng thành và làm sạch hương vị. Cuối cùng, bia thành phẩm thường được lưu trữ trong kho lạnh để giữ nguyên chất lượng trước khi đóng gói và phân phối. Tất cả các giai đoạn này đều đòi hỏi một hệ thống lạnh trong nhà máy bia được thiết kế và vận hành hiệu quả.
Các Công đoạn Chính Cần Sử dụng Hệ thống Lạnh trong Nhà Máy Bia
Quy trình sản xuất bia hiện đại bao gồm nhiều giai đoạn, và hệ thống lạnh can thiệp vào hầu hết các công đoạn sau giai đoạn nấu.
Làm lạnh dịch nha (Wort Cooling)
Sau khi dịch nha được nấu sôi và làm sạch (thường là loại bỏ hoa bia và cặn nóng), nhiệt độ của nó khoảng 100°C. Để bắt đầu quá trình lên men, dịch nha phải được làm lạnh nhanh chóng xuống nhiệt độ thích hợp cho nấm men, thường từ 10°C đến 25°C tùy loại nấm men và loại bia. Việc làm lạnh nhanh giúp tránh nhiễm khuẩn và giảm thiểu sự hình thành các hợp chất không mong muốn (như Dimethyl Sulfide – DMS). Quá trình này thường sử dụng thiết bị trao đổi nhiệt dạng tấm, sử dụng nước lạnh hoặc nước đá làm môi chất làm lạnh. Hiệu quả của thiết bị này phụ thuộc vào lưu lượng dịch nha, lưu lượng và nhiệt độ của môi chất làm lạnh.
Kiểm soát Nhiệt độ Lên men (Fermentation Temperature Control)
Đây có lẽ là chức năng quan trọng nhất của hệ thống lạnh. Quá trình lên men là quá trình tỏa nhiệt, và nấm men hoạt động tốt nhất trong một khoảng nhiệt độ nhất định. Nếu nhiệt độ lên men quá cao, nấm men có thể sản xuất ra các ester và aldehyde không mong muốn, tạo ra hương vị lạ cho bia. Ngược lại, nhiệt độ quá thấp có thể làm chậm hoặc ngừng quá trình lên men. Các bồn lên men hiện đại thường có vỏ áo (jacket) được làm lạnh bằng chất lỏng như glycol hoặc nước đá. Hệ thống lạnh trong nhà máy bia phải cung cấp đủ năng lượng lạnh để duy trì nhiệt độ mục tiêu trong từng bồn, bất chấp nhiệt lượng tỏa ra từ quá trình lên men và nhiệt độ môi trường xung quanh. Điều khiển nhiệt độ chính xác là chìa khóa để đảm bảo tính nhất quán giữa các mẻ bia.
Làm lạnh Bia trước Lọc và Ủ Lạnh (Cold Conditioning and Lagering)
Sau khi lên men chính, bia thường được làm lạnh xuống khoảng 0°C đến 4°C. Nhiệt độ thấp giúp lắng các hạt lơ lửng như nấm men dư, protein và polyphenol, làm cho bia trong hơn. Đối với bia lager, quá trình ủ lạnh ở nhiệt độ thấp trong vài tuần hoặc vài tháng là bắt buộc để hương vị trưởng thành và mềm mại hơn. Các bồn ủ lạnh cũng sử dụng vỏ áo hoặc các phương pháp làm lạnh khác để duy trì nhiệt độ thấp, ổn định trong thời gian dài. Nhu cầu năng lượng lạnh ở giai đoạn này thường thấp hơn giai đoạn lên men nhưng yêu cầu độ chính xác cao về nhiệt độ mục tiêu.
Lưu trữ Bia Thành phẩm (Finished Beer Storage)
Bia thành phẩm sau khi đóng gói (chai, lon, keg) thường được lưu trữ trong kho lạnh để duy trì chất lượng và kéo dài thời gian bảo quản. Nhiệt độ lưu trữ thông thường là từ 4°C đến 8°C. Việc kiểm soát nhiệt độ trong kho lạnh giúp ngăn ngừa sự phát triển của vi sinh vật gây hại và làm chậm quá trình lão hóa hương vị. Hệ thống lạnh cho kho lưu trữ thường là các dàn lạnh công nghiệp lớn, sử dụng không khí lạnh để làm mát không gian.
Các Thành phần Chính của Hệ thống Lạnh trong Nhà Máy Bia

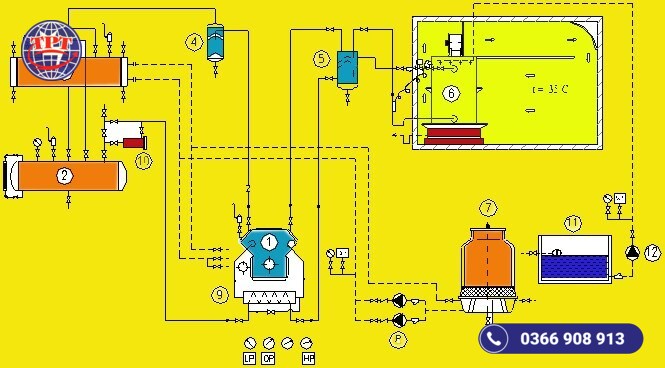

Một hệ thống lạnh trong nhà máy bia điển hình bao gồm nhiều thiết bị kết nối với nhau, tạo thành một chu trình khép kín để di chuyển nhiệt năng.
Máy nén lạnh (Compressor)
Đây là trái tim của hệ thống, có nhiệm vụ nén môi chất lạnh ở thể khí từ áp suất thấp lên áp suất cao, đồng thời tăng nhiệt độ của nó. Các loại máy nén phổ biến trong nhà máy bia có thể là máy nén piston, máy nén trục vít, hoặc máy nén ly tâm tùy thuộc vào công suất yêu cầu. Hiệu suất của máy nén ảnh hưởng lớn đến hiệu quả năng lượng của toàn bộ hệ thống.
Thiết bị ngưng tụ (Condenser)
Môi chất lạnh sau khi ra khỏi máy nén ở trạng thái khí nóng áp suất cao sẽ đi vào thiết bị ngưng tụ. Tại đây, nhiệt năng của môi chất lạnh được truyền ra môi trường bên ngoài (nước hoặc không khí), làm cho môi chất ngưng tụ thành dạng lỏng. Thiết bị ngưng tụ có thể là loại giải nhiệt bằng không khí (quạt thổi qua ống dẫn môi chất) hoặc giải nhiệt bằng nước (nước chảy qua ống dẫn môi chất hoặc dạng tháp giải nhiệt).
Thiết bị giãn nở (Expansion Valve)
Môi chất lạnh lỏng áp suất cao sau khi qua thiết bị ngưng tụ sẽ đi qua van giãn nở (hoặc cáp mao quản). Van này làm giảm áp suất của môi chất lạnh đột ngột, khiến một phần môi chất bay hơi và nhiệt độ của nó giảm xuống rất thấp.
Thiết bị bay hơi (Evaporator)
Môi chất lạnh ở dạng hỗn hợp lỏng-khí nhiệt độ thấp đi vào thiết bị bay hơi. Tại đây, nó thu nhiệt từ môi trường cần làm lạnh (ví dụ: nước glycol hoặc không khí trong kho lạnh), khiến toàn bộ môi chất bay hơi thành khí. Nhiệt năng thu được chính là nhiệt năng được loại bỏ khỏi quá trình sản xuất bia. Trong nhà máy bia, thiết bị bay hơi có thể là các tấm trao đổi nhiệt dạng vỏ áo bồn, các dàn lạnh trong kho lạnh, hoặc bộ trao đổi nhiệt tấm/ống cho nước glycol.
Hệ thống phân phối môi chất lạnh thứ cấp (Secondary Refrigeration System)
Thay vì bơm môi chất lạnh trực tiếp vào vỏ áo các bồn, hầu hết các nhà máy bia sử dụng hệ thống làm lạnh thứ cấp. Thường là dung dịch glycol (polypropylene glycol pha với nước) hoặc nước đá. Hệ thống lạnh chính sẽ làm lạnh dung dịch glycol/nước đá này, sau đó dung dịch này được bơm qua vỏ áo các bồn lên men, ủ lạnh, hoặc các thiết bị trao đổi nhiệt khác. Hệ thống thứ cấp này an toàn hơn, dễ kiểm soát nhiệt độ từng bồn độc lập và linh hoạt hơn.
Hệ thống đường ống và cách nhiệt (Piping and Insulation)

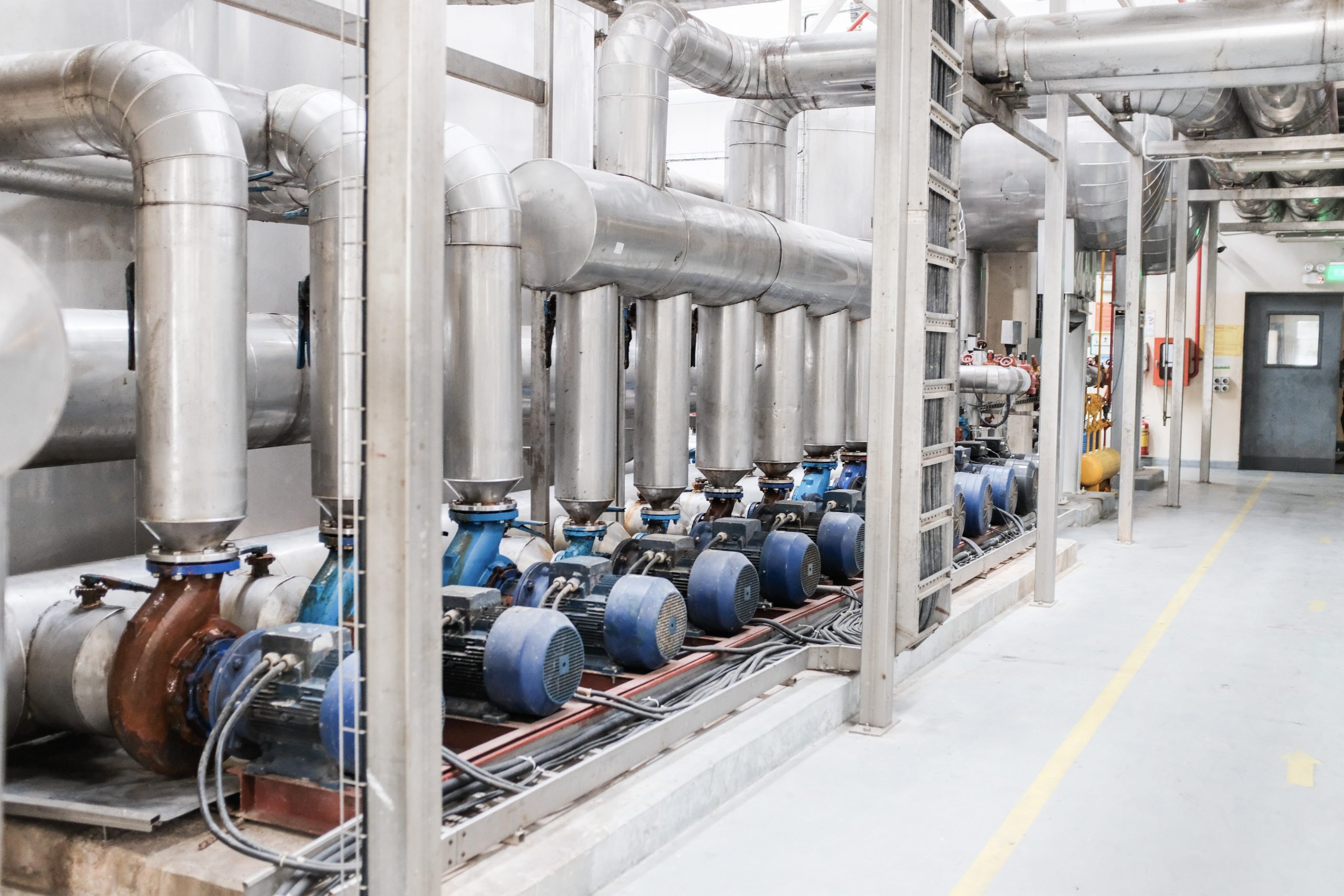

Hệ thống đường ống dẫn môi chất lạnh chính và môi chất lạnh thứ cấp (glycol/nước đá) là rất quan trọng. Thiết kế đường ống phải đảm bảo lưu lượng và áp suất phù hợp. Cách nhiệt cho đường ống và bồn là yếu tố then chốt để giảm thiểu tổn thất nhiệt, đảm bảo hiệu quả làm lạnh và tiết kiệm năng lượng.
Hệ thống điều khiển (Control System)
Các cảm biến nhiệt độ, áp suất và các thiết bị điều khiển (PLC, van điều khiển, biến tần) giúp giám sát và điều chỉnh hoạt động của hệ thống lạnh để duy trì nhiệt độ chính xác tại các điểm khác nhau trong nhà máy. Hệ thống điều khiển tự động giúp tối ưu hóa hiệu suất hoạt động và cảnh báo khi có sự cố.
Tầm quan trọng của Thiết kế Chính xác Hệ thống Lạnh Nhà Máy Bia
Do sự phức tạp và vai trò cốt yếu trong sản xuất, việc thiết kế hệ thống lạnh trong nhà máy bia đòi hỏi sự chính xác tuyệt đối và hiểu biết sâu sắc về cả kỹ thuật lạnh lẫn quy trình sản xuất bia. Một thiết kế kém có thể dẫn đến:
- Nhiệt độ không ổn định: Gây ảnh hưởng xấu đến chất lượng bia, thậm chí làm hỏng mẻ bia.
- Hiệu quả năng lượng thấp: Chi phí vận hành cao, tốn kém điện năng.
- Sự cố thường xuyên: Dẫn đến gián đoạn sản xuất và chi phí sửa chữa.
- Khó khăn trong vận hành và bảo trì: Bố trí thiết bị không hợp lý, đường ống phức tạp.
- Không đáp ứng được công suất sản xuất: Hệ thống quá nhỏ hoặc quá lớn so với nhu cầu thực tế.
Thiết kế không chỉ đơn thuần là tính toán công suất lạnh cần thiết, mà còn bao gồm việc lựa chọn loại thiết bị phù hợp, bố trí mặt bằng tối ưu, thiết kế hệ thống đường ống và cách nhiệt hiệu quả, cũng như tích hợp hệ thống điều khiển thông minh.
File CAD trong Thiết kế Hệ thống Lạnh Nhà Máy Bia là Gì?
Đây chính là trọng tâm của từ khóa “hệ thống lạnh trong nhà máy bia file cad”. File CAD (Computer-Aided Design) là các tệp kỹ thuật số chứa thông tin thiết kế chi tiết của hệ thống lạnh, được tạo ra bằng phần mềm thiết kế trên máy tính. Thay vì vẽ tay trên giấy, các kỹ sư sử dụng phần mềm CAD để tạo ra các bản vẽ 2D và mô hình 3D chính xác của toàn bộ hệ thống hoặc từng bộ phận.
Các file CAD này không chỉ đơn thuần là hình ảnh. Chúng chứa các dữ liệu kỹ thuật quan trọng như kích thước, vị trí, kết nối, loại vật liệu, thông số kỹ thuật của từng thiết bị (máy nén, bồn, van, ống…), thông tin về đường đi của đường ống, vị trí lắp đặt cảm biến, vv. Chúng là ngôn ngữ kỹ thuật chung giữa các kỹ sư thiết kế, nhà thầu lắp đặt và đội ngũ vận hành/bảo trì.
Các Loại Bản Vẽ CAD Phổ Biến cho Hệ thống Lạnh Nhà Máy Bia
Trong quá trình thiết kế, một dự án hệ thống lạnh trong nhà máy bia sẽ tạo ra nhiều loại bản vẽ CAD khác nhau, mỗi loại phục vụ một mục đích cụ thể:
Bản vẽ Mặt bằng (Layout Drawings)
Bản vẽ này thể hiện bố cục tổng thể của hệ thống lạnh trong nhà máy bia, bao gồm vị trí của phòng máy lạnh (chiller room), vị trí các bồn lên men/ủ lạnh, vị trí kho lạnh, đường đi chính của hệ thống đường ống phân phối môi chất lạnh thứ cấp. Bản vẽ mặt bằng giúp hình dung cách hệ thống lạnh tích hợp vào cấu trúc tổng thể của nhà máy và đảm bảo không gian lắp đặt phù hợp.
Bản vẽ Sơ đồ Đường ống & Thiết bị (Piping and Instrumentation Diagrams – P&ID)

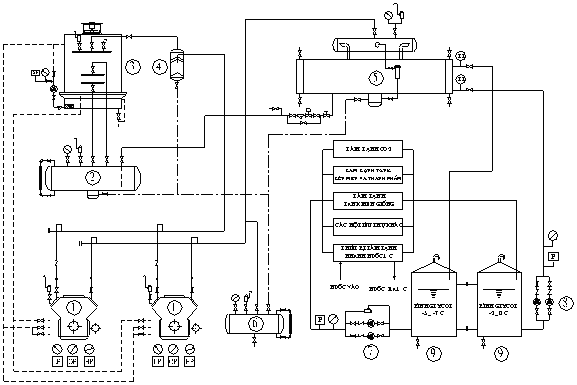

P&ID là một trong những bản vẽ quan trọng nhất. Nó thể hiện sơ đồ nguyên lý hoạt động của hệ thống, bao gồm tất cả các thiết bị chính, đường ống, van, bơm, cảm biến và các thiết bị đo lường/điều khiển. Bản vẽ này sử dụng các ký hiệu tiêu chuẩn để biểu diễn từng thành phần và cách chúng kết nối với nhau. P&ID giúp kỹ sư và kỹ thuật viên hiểu rõ dòng chảy của môi chất, cách hệ thống hoạt động và cách điều khiển nó.
Bản vẽ Lắp đặt Chi tiết (Detailed Installation Drawings)
Các bản vẽ này cung cấp thông tin chi tiết để thực hiện việc lắp đặt trên thực tế. Chúng bao gồm bản vẽ đường ống 3D với kích thước và vị trí cụ thể của từng đoạn ống, vị trí lắp đặt van, phụ kiện, giá đỡ. Bản vẽ này giúp đội ngũ lắp đặt thi công chính xác theo thiết kế, tránh sai sót và tối ưu hóa việc sử dụng vật liệu. Đối với hệ thống lạnh, việc thể hiện rõ ràng cách đi đường ống, vị trí các mối hàn/nối là cực kỳ quan trọng để đảm bảo độ kín và hiệu quả cách nhiệt.
Bản vẽ Chi tiết Thiết bị (Equipment Detail Drawings)
Các bản vẽ này cung cấp thông tin chi tiết về từng thiết bị cụ thể trong hệ thống, ví dụ như kích thước chính xác của bồn có vỏ áo, chi tiết kết nối ống trên bồn, kích thước và kiểu loại của máy nén, dàn ngưng tụ, thiết bị bay hơi. Những bản vẽ này thường dựa trên dữ liệu từ nhà sản xuất thiết bị nhưng có thể được điều chỉnh để phù hợp với thiết kế tổng thể của nhà máy.
Bản vẽ Điện và Điều khiển (Electrical and Control Drawings)
Hệ thống lạnh được vận hành và điều khiển bằng điện. Các bản vẽ này thể hiện sơ đồ điện của các thiết bị (máy nén, bơm, quạt), sơ đồ đấu nối cảm biến, bộ điều khiển (PLC), van điều khiển và các thiết bị an toàn. Chúng là tài liệu cần thiết cho việc lắp đặt điện và lập trình hệ thống điều khiển.
Lợi ích khi Sử dụng File CAD trong Thiết kế, Lắp đặt và Bảo trì Hệ thống Lạnh Bia
Việc sử dụng hệ thống lạnh trong nhà máy bia file cad mang lại nhiều lợi ích vượt trội so với phương pháp vẽ tay truyền thống:
Tăng độ chính xác và giảm thiểu sai sót
Phần mềm CAD cho phép thiết kế với độ chính xác rất cao. Kỹ sư có thể dễ dàng kiểm tra kích thước, khoảng cách và sự phù hợp giữa các bộ phận. Tính năng mô hình 3D giúp phát hiện sớm các xung đột (clash detection) giữa đường ống, thiết bị và cấu trúc nhà máy, tránh được những sai sót tốn kém khi thi công thực tế.
Nâng cao hiệu quả thiết kế
Các công cụ trong phần mềm CAD giúp tăng tốc độ thiết kế. Kỹ sư có thể sử dụng các thư viện tiêu chuẩn của thiết bị, dễ dàng sao chép, chỉnh sửa và lặp lại các thành phần. Việc tính toán diện tích trao đổi nhiệt, lưu lượng, áp suất… cũng có thể được tích hợp hoặc liên kết với phần mềm thiết kế.
Cải thiện khả năng hình dung
Mô hình 3D trong CAD cho phép xem hệ thống từ nhiều góc độ khác nhau, giúp kỹ sư và các bên liên quan (chủ đầu tư, nhà thầu) dễ dàng hình dung toàn bộ cấu trúc và cách các thành phần được bố trí trong không gian thực. Điều này đặc biệt hữu ích với hệ thống đường ống phức tạp.
Hỗ trợ tối đa cho công tác lắp đặt
Bản vẽ lắp đặt chi tiết từ file CAD cung cấp hướng dẫn rõ ràng cho đội ngũ thi công tại công trường. Thông tin chính xác về vị trí, kích thước, loại kết nối giúp giảm thiểu việc cắt, hàn, điều chỉnh tại chỗ, tiết kiệm thời gian và chi phí.
Giúp công tác bảo trì và nâng cấp dễ dàng hơn
Sau khi hệ thống được lắp đặt, các file CAD trở thành tài liệu “hoàn công” (as-built documentation) quý giá. Khi cần thực hiện bảo trì, sửa chữa hoặc nâng cấp, kỹ thuật viên có thể tham khảo trực tiếp các bản vẽ để xác định vị trí thiết bị, đường ống, van… một cách nhanh chóng và chính xác. Việc thêm hoặc thay đổi một phần của hệ thống cũng dễ dàng được lên kế hoạch dựa trên bản vẽ hiện có.
Thuận lợi cho việc phối hợp giữa các bộ môn
Trong một dự án nhà máy bia, có nhiều bộ môn kỹ thuật tham gia như xây dựng, cơ khí, điện, tự động hóa, và lạnh. Việc sử dụng file CAD tiêu chuẩn giúp các kỹ sư từ các bộ môn khác nhau dễ dàng chia sẻ và phối hợp bản vẽ, đảm bảo sự tương thích giữa các hệ thống (ví dụ: hệ thống lạnh và hệ thống điện, hệ thống đường ống và cấu trúc tòa nhà).
Cung cấp cơ sở dữ liệu cho quản lý tài sản
Thông tin chi tiết trong file CAD có thể được trích xuất để tạo cơ sở dữ liệu quản lý tài sản (Asset Management) hoặc hệ thống quản lý bảo trì bằng máy tính (CMMS). Điều này giúp theo dõi lịch sử bảo trì, quản lý vật tư thay thế và lên kế hoạch bảo trì phòng ngừa hiệu quả.
Đối với một nhà máy bia chuyên nghiệp, việc đầu tư vào thiết kế bằng CAD cho hệ thống lạnh trong nhà máy bia là một khoản đầu tư mang lại hiệu quả lâu dài về vận hành, bảo trì và chất lượng sản phẩm. Các công ty chuyên cung cấp giải pháp làm lạnh công nghiệp, như asanzovietnam.net, luôn coi trọng việc cung cấp các bản vẽ kỹ thuật chính xác và chuyên nghiệp được tạo ra bằng phần mềm CAD cho khách hàng của mình.
Thách thức trong Thiết kế Hệ thống Lạnh Bia và Cách CAD Giúp Giải quyết
Thiết kế hệ thống lạnh cho nhà máy bia đối mặt với nhiều thách thức đặc thù:
- Nhu cầu làm lạnh biến động: Nhu cầu nhiệt độ lạnh thay đổi theo từng giai đoạn sản xuất (làm lạnh dịch nha cần công suất lớn trong thời gian ngắn, lên men cần công suất vừa trong vài ngày, ủ lạnh cần công suất nhỏ trong thời gian dài). Hệ thống cần đủ linh hoạt để đáp ứng sự biến động này.
- Kiểm soát nhiệt độ chính xác cho nhiều điểm độc lập: Mỗi bồn lên men hoặc ủ lạnh có thể cần duy trì một nhiệt độ khác nhau và phải được kiểm soát độc lập.
- Đảm bảo vệ sinh an toàn thực phẩm: Việc lựa chọn vật liệu đường ống, thiết bị và cách lắp đặt phải đảm bảo dễ dàng vệ sinh (Clean In Place – CIP) để tránh nhiễm khuẩn bia.
- Tối ưu hóa năng lượng: Hệ thống lạnh thường tiêu thụ năng lượng đáng kể. Thiết kế cần tính toán kỹ lưỡng để giảm thiểu chi phí vận hành.
- Tích hợp với các hệ thống khác: Hệ thống lạnh phải kết nối và phối hợp tốt với hệ thống điều khiển, hệ thống CIP, hệ thống cung cấp nước…
- Hạn chế không gian: Trong các nhà máy hiện hữu hoặc có diện tích hạn chế, việc bố trí thiết bị và đường ống cần được tính toán rất cẩn thận.
CAD giúp giải quyết những thách thức này bằng cách:
- Cho phép mô phỏng và tính toán tải nhiệt chính xác hơn.
- Hỗ trợ thiết kế các hệ thống điều khiển phức tạp để quản lý nhiệt độ từng bồn.
- Giúp lựa chọn và bố trí các thành phần phù hợp với yêu cầu vệ sinh.
- Mô hình 3D giúp tối ưu hóa bố cục thiết bị và đường ống trong không gian hạn chế.
- Tạo điều kiện thuận lợi cho việc trao đổi dữ liệu thiết kế giữa các bộ môn.
Tìm kiếm và Sử dụng File CAD Mẫu Hệ thống Lạnh Nhà Máy Bia
Việc tìm kiếm hệ thống lạnh trong nhà máy bia file cad dưới dạng các bản vẽ mẫu trên internet có thể khó khăn, bởi vì:
- Thiết kế hệ thống lạnh là đặc thù cho từng nhà máy, phụ thuộc vào quy mô, công suất, loại bia sản xuất, bố trí mặt bằng và ngân sách.
- Các file CAD chi tiết thường là tài sản trí tuệ của các công ty thiết kế hoặc nhà sản xuất thiết bị.
- Việc chia sẻ các bản vẽ đầy đủ và chi tiết có thể chứa thông tin nhạy cảm về công nghệ hoặc bố trí nội bộ của nhà máy.
Tuy nhiên, bạn có thể tìm thấy:
- Các bản vẽ sơ đồ nguyên lý (P&ID) mẫu đơn giản để tham khảo cấu trúc chung của hệ thống.
- Bản vẽ chi tiết của các thiết bị lạnh tiêu chuẩn (máy nén, van, bơm) từ các nhà sản xuất.
- Các hình ảnh hoặc mô hình 3D đơn giản minh họa bố cục hệ thống.
Đối với các dự án thực tế, việc có được các file CAD chuyên nghiệp thường đến từ việc thuê các công ty tư vấn thiết kế chuyên ngành hoặc làm việc với các nhà thầu cung cấp giải pháp trọn gói, những đơn vị này sẽ thực hiện khảo sát, tính toán và tạo ra bộ bản vẽ thiết kế chi tiết phù hợp với nhu cầu cụ thể của bạn.
Tối ưu hóa Hiệu quả Năng lượng Thông qua Thiết kế CAD
Hiệu quả năng lượng là một yếu tố ngày càng quan trọng trong thiết kế nhà máy bia. Hệ thống lạnh là một trong những bộ phận tiêu thụ năng lượng lớn nhất. Thiết kế sử dụng CAD giúp tối ưu hóa hiệu quả năng lượng thông qua:
- Tính toán tải nhiệt chính xác: Tránh việc lựa chọn thiết bị quá công suất hoặc thiếu công suất.
- Thiết kế đường ống hiệu quả: Giảm thiểu tổn thất áp suất, đảm bảo lưu lượng phù hợp và tối ưu hóa vật liệu cách nhiệt.
- Bố trí thiết bị hợp lý: Giảm chiều dài đường ống, tối ưu hóa vị trí đặt máy nén, dàn ngưng…
- Lựa chọn thiết bị hiệu suất cao: CAD có thể tích hợp dữ liệu kỹ thuật từ các nhà sản xuất để so sánh và lựa chọn thiết bị có chỉ số hiệu suất năng lượng (EER/COP) cao.
- Thiết kế hệ thống điều khiển thông minh: CAD hỗ trợ thiết kế sơ đồ điều khiển giúp hệ thống hoạt động linh hoạt, điều chỉnh công suất theo nhu cầu thực tế và giảm thiểu lãng phí năng lượng.
Ví dụ, mô hình 3D trong CAD cho phép kỹ sư hình dung và tối ưu hóa cách bố trí đường ống glycol phức tạp đi qua hàng chục hoặc hàng trăm bồn khác nhau, đảm bảo sự cân bằng dòng chảy và giảm thiểu tổn thất áp suất, từ đó tiết kiệm năng lượng cho bơm.
Vai trò của Chuyên gia Thiết kế sử dụng CAD
Việc tạo ra các file CAD chất lượng cao cho hệ thống lạnh trong nhà máy bia đòi hỏi người kỹ sư không chỉ thành thạo phần mềm CAD mà còn phải có kiến thức chuyên sâu về:
- Kỹ thuật lạnh và nhiệt động lực học.
- Quy trình công nghệ sản xuất bia.
- Các tiêu chuẩn và quy định liên quan (áp suất, an toàn, vệ sinh thực phẩm).
- Lựa chọn và tính toán thiết bị.
- Thiết kế hệ thống điều khiển.
Các chuyên gia này sử dụng CAD như một công cụ mạnh mẽ để biến yêu cầu công nghệ thành một bản thiết kế kỹ thuật khả thi, hiệu quả và an toàn. Họ làm việc chặt chẽ với chủ đầu tư và các bộ phận khác của nhà máy để đảm bảo thiết kế đáp ứng mọi yêu cầu vận hành.
Việc tìm kiếm hệ thống lạnh trong nhà máy bia file cad thường xuất phát từ nhu cầu hiểu rõ hơn về cấu trúc kỹ thuật của hệ thống phức tạp này. Mặc dù các bản vẽ chi tiết thường mang tính độc quyền, việc tìm hiểu về vai trò và các loại bản vẽ CAD sử dụng trong lĩnh vực này giúp ta đánh giá được tầm quan trọng của công tác thiết kế kỹ thuật và công nghệ hiện đại trong xây dựng một nhà máy bia thành công. Nó nhấn mạnh rằng hệ thống lạnh không chỉ là việc lắp đặt các thiết bị, mà là một giải pháp kỹ thuật được tính toán và thiết kế tỉ mỉ.
Tổng kết
Hệ thống lạnh là yếu tố sống còn đối với chất lượng và hiệu quả sản xuất trong ngành công nghiệp bia. Việc thiết kế, lắp đặt và vận hành một hệ thống lạnh hiệu quả đòi hỏi sự chính xác và chuyên môn cao. Trong bối cảnh kỹ thuật hiện đại, việc sử dụng hệ thống lạnh trong nhà máy bia file cad là quy trình không thể thiếu. Các bản vẽ CAD cung cấp ngôn ngữ kỹ thuật chung, đảm bảo độ chính xác trong thiết kế, hỗ trợ tối đa quá trình thi công và là tài liệu quý giá cho công tác bảo trì về sau. Mặc dù việc tìm kiếm các file CAD chi tiết có thể khó khăn do tính độc quyền, hiểu về vai trò và lợi ích của chúng giúp ta nhận thức được sự phức tạp và tầm quan trọng của công tác thiết kế kỹ thuật trong việc xây dựng một nhà máy bia hiện đại và hiệu quả.
