Máy khoan mạch in mini là một công cụ thiết yếu cho bất kỳ ai làm việc với bảng mạch điện tử thủ công. Nó giúp tạo ra các lỗ có đường kính nhỏ và chính xác trên bề mặt bảng mạch in (PCB), phục vụ cho việc gắn chân linh kiện hoặc tạo các điểm kết nối. Với kích thước nhỏ gọn và khả năng hoạt động linh hoạt, loại máy khoan này đã trở thành lựa chọn hàng đầu cho cả người mới bắt đầu lẫn những người có kinh nghiệm trong lĩnh vực điện tử DIY, prototyping và sản xuất mạch in quy mô nhỏ. Việc sử dụng máy khoan chuyên dụng giúp đảm bảo độ chính xác và thẩm mỹ cho sản phẩm cuối cùng, vượt trội so với các phương pháp khoan thủ công truyền thống hay các loại máy khoan thông thường không được thiết kế cho công việc này.
Máy Khoan Mạch In Mini Là Gì?
Máy khoan mạch in mini, đúng như tên gọi, là một phiên bản nhỏ gọn của máy khoan được thiết kế đặc biệt để tạo ra các lỗ nhỏ trên bảng mạch in. Cấu tạo cơ bản của chúng thường bao gồm một động cơ tốc độ cao, một bộ kẹp mũi khoan (thường là collet hoặc chuck mini) có khả năng giữ chắc các mũi khoan siêu nhỏ, và nguồn cấp điện. Các loại máy này có thể có hình dạng giống bút, cầm tay nhỏ gọn, hoặc có đế cố định như một máy khoan bàn mini thu nhỏ. Mục đích chính là cung cấp độ chính xác và kiểm soát cần thiết để khoan các lỗ có đường kính chỉ từ vài phần mười milimet đến vài milimet, phù hợp với kích thước chân của các loại linh kiện điện tử phổ biến. Sự nhỏ gọn và trọng lượng nhẹ giúp người dùng dễ dàng thao tác, đặc biệt khi làm việc với các bảng mạch có kích thước khiêm tốn hoặc cần khoan ở những vị trí chật hẹp.
Động cơ tốc độ cao là một đặc điểm quan trọng của máy khoan mạch in mini. Tốc độ quay cao giúp mũi khoan cắt xuyên qua vật liệu PCB (thường là FR-4 hoặc phenolic) một cách nhanh chóng và sạch sẽ, giảm thiểu tình trạng bị xé rách hoặc làm hỏng lớp đồng trên bề mặt mạch. Tốc độ này thường có thể điều chỉnh trên một số mẫu máy nâng cao, cho phép người dùng tối ưu hóa quá trình khoan tùy thuộc vào vật liệu và kích thước mũi khoan sử dụng. Khả năng kẹp chặt mũi khoan nhỏ là yếu tố then chốt quyết định độ chính xác của lỗ khoan. Các hệ thống collet (chấu kẹp) hoặc chuck mini được thiết kế để giữ vững các mũi khoan có đường kính rất nhỏ, đảm bảo mũi khoan không bị lệch tâm hoặc rung lắc trong quá trình hoạt động.
Lợi Ích Khi Sử Dụng Máy Khoan Mạch In Mini
Việc sử dụng máy khoan mạch in mini mang lại nhiều lợi ích đáng kể so với các phương pháp khoan thủ công hoặc sử dụng máy khoan thông thường không chuyên dụng. Lợi ích rõ ràng nhất là độ chính xác. Khi làm việc với bảng mạch, các lỗ khoan cần phải nằm đúng vị trí và có đường kính phù hợp với chân linh kiện. Một sai lệch nhỏ cũng có thể khiến linh kiện không lắp vừa hoặc gây khó khăn khi hàn. Máy khoan mini với tốc độ cao và khả năng giữ mũi khoan chắc chắn giúp tạo ra các lỗ khoan sạch, tròn và chính xác cao, đảm bảo các linh kiện có thể được lắp đặt dễ dàng và mối hàn được thực hiện tốt.
Ngoài độ chính xác, tốc độ và hiệu quả công việc cũng được cải thiện đáng kể. Khoan thủ công hàng chục hay hàng trăm lỗ trên một bảng mạch là công việc tốn nhiều thời gian và công sức, đồng thời khó đạt được sự đồng đều. Máy khoan mini cho phép hoàn thành công việc này nhanh chóng hơn rất nhiều, đặc biệt khi cần làm nhiều bảng mạch giống nhau. Đối với những người làm prototyping hoặc sản xuất số lượng nhỏ, việc này giúp đẩy nhanh quá trình phát triển sản phẩm và giảm chi phí lao động. Kích thước nhỏ gọn và thiết kế tối ưu cho phép người dùng thao tác linh hoạt trên không gian làm việc hạn chế và dễ dàng mang theo nếu cần di chuyển. Điều này đặc biệt hữu ích cho sinh viên hoặc những người làm việc tại nhà.
Độ bền của bảng mạch cũng được bảo toàn tốt hơn khi sử dụng máy khoan chuyên dụng. Mũi khoan phù hợp và tốc độ quay cao giúp cắt vật liệu PCB một cách “ngọt”, giảm thiểu lực tác động lên bảng mạch. Điều này giúp tránh làm nứt, vỡ hoặc làm hỏng các đường mạch đồng mỏng manh xung quanh lỗ khoan. Các loại máy khoan lớn hơn có thể tạo ra rung động mạnh hoặc không kiểm soát được tốc độ, dễ gây hư hại cho PCB. Vì vậy, đầu tư vào một chiếc máy khoan mạch in mini chất lượng là một bước quan trọng để nâng cao chất lượng sản phẩm mạch điện tử của bạn.
Ứng Dụng Phổ Biến Của Máy Khoan Mạch In Mini
Máy khoan mạch in mini có rất nhiều ứng dụng trong lĩnh vực điện tử và DIY. Đối tượng sử dụng chính thường là các cá nhân, sinh viên, người làm sở thích (hobbyists), và các doanh nghiệp nhỏ chuyên về thiết kế và sản xuất mạch điện tử. Đối với sinh viên và người làm DIY, máy khoan mini là công cụ không thể thiếu để thực hành làm mạch điện tử, từ các dự án học tập đơn giản đến các sản phẩm cá nhân phức tạp hơn. Việc tự tay làm mạch giúp họ hiểu sâu sắc hơn về quá trình thiết kế và chế tạo, đồng thời thỏa mãn đam mê sáng tạo.
Trong lĩnh vực prototyping (tạo mẫu nhanh), máy khoan mạch in mini cho phép các kỹ sư hoặc nhà phát triển tạo ra các phiên bản mạch thử nghiệm một cách nhanh chóng và hiệu quả. Thay vì phải đặt hàng từ các nhà sản xuất mạch chuyên nghiệp với thời gian chờ đợi và chi phí cao cho số lượng ít, họ có thể tự làm mẫu ngay tại phòng thí nghiệm hoặc xưởng làm việc của mình. Điều này giúp rút ngắn chu kỳ phát triển sản phẩm và dễ dàng thử nghiệm, chỉnh sửa thiết kế. Các doanh nghiệp nhỏ hoặc cửa hàng sửa chữa thiết bị điện tử cũng sử dụng máy khoan mini để sửa chữa, nâng cấp hoặc tùy biến các bảng mạch hiện có. Việc tạo thêm lỗ cho linh kiện mới hoặc thay thế các linh kiện hỏng đòi hỏi độ chính xác cao, và máy khoan mini đáp ứng tốt yêu cầu này.
Ngoài ra, máy khoan mini còn được sử dụng trong các công việc thủ công khác đòi hỏi độ chính xác cao trên các vật liệu mềm như nhựa, gỗ mỏng hoặc mica, mặc dù công dụng chính vẫn là khoan PCB. Tuy nhiên, với những ứng dụng ngoài mạch in, cần đảm bảo sử dụng mũi khoan phù hợp với từng loại vật liệu để đạt hiệu quả tốt nhất và bảo vệ máy cũng như mũi khoan. Phạm vi ứng dụng rộng rãi này làm cho máy khoan mạch in mini trở thành một công cụ đa năng và có giá trị trong nhiều hoàn cảnh.
Các Loại Máy Khoan Mạch In Mini Trên Thị Trường

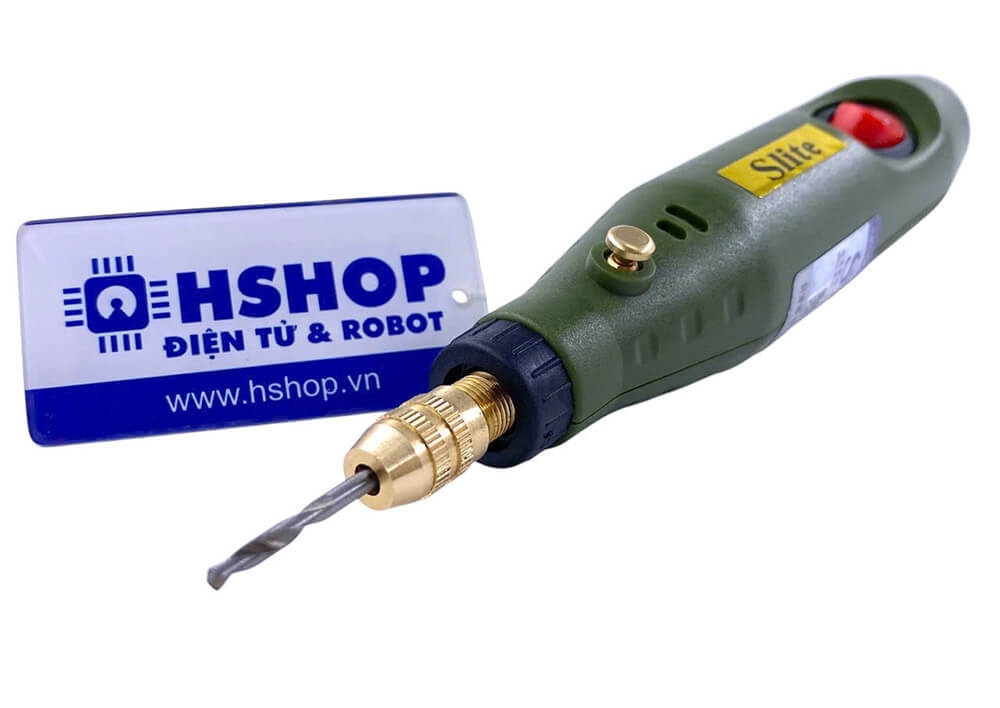

Trên thị trường hiện nay có nhiều loại máy khoan mạch in mini với các kiểu dáng và tính năng khác nhau, phục vụ nhu cầu đa dạng của người dùng. Phổ biến nhất có thể kể đến các loại máy khoan cầm tay mini. Chúng thường có hình dạng như cây bút hoặc một thiết bị nhỏ gọn, dễ dàng cầm nắm và thao tác bằng một tay. Loại này thường chạy bằng nguồn điện DC từ adapter hoặc pin sạc, rất tiện lợi và linh hoạt, phù hợp cho các công việc cần sự di chuyển hoặc không gian hạn chế. Tuy nhiên, độ chính xác khi khoan các lỗ thẳng tuyệt đối có thể phụ thuộc nhiều vào sự ổn định của tay người dùng.
Một loại phổ biến khác là các bộ công cụ đa năng kiểu Dremel hoặc các máy khoan mài khắc mini đi kèm với phụ kiện là đế khoan hoặc giá đỡ. Các máy này thường có động cơ mạnh mẽ hơn và tốc độ quay cao, có thể sử dụng cho nhiều mục đích khác ngoài khoan mạch (mài, cắt, khắc). Khi kết hợp với đế khoan chuyên dụng, chúng có thể hoạt động như một máy khoan bàn mini, giúp cố định mũi khoan và đảm bảo lỗ khoan thẳng và chính xác hơn so với cầm tay trực tiếp. Loại này phù hợp với những người cần một công cụ đa năng và có không gian để lắp đặt đế khoan.
Cuối cùng là các loại máy khoan bàn mini chuyên dụng cho PCB. Đây là những máy được thiết kế với chân đế vững chắc, cột đứng và tay gạt để điều chỉnh hành trình khoan lên xuống. Loại này thường có độ chính xác cao nhất do mũi khoan được giữ cố định và vuông góc tuyệt đối với mặt phẳng làm việc. Chúng phù hợp cho những người làm việc thường xuyên với số lượng mạch in tương đối hoặc đòi hỏi độ chính xác tối ưu. Tuy nhiên, chúng thường có kích thước lớn hơn các loại cầm tay và giá thành có thể cao hơn. Việc lựa chọn loại máy khoan mini phù hợp sẽ phụ thuộc vào ngân sách, nhu cầu sử dụng và không gian làm việc của bạn.
Tiêu Chí Quan Trọng Khi Chọn Mua Máy Khoan Mạch In Mini
Để chọn được một chiếc máy khoan mạch in mini ưng ý và phù hợp với nhu cầu, bạn cần xem xét một số tiêu chí quan trọng. Đầu tiên là tốc độ quay của động cơ (RPM – Revolutions Per Minute). Tốc độ cao giúp mũi khoan cắt vật liệu PCB hiệu quả hơn, tạo lỗ sạch và ít gây hư hại. Hầu hết các máy khoan mini cho PCB có tốc độ không tải từ vài nghìn đến hàng chục nghìn RPM. Một số model có tính năng điều chỉnh tốc độ, cho phép bạn lựa chọn tốc độ phù hợp với kích thước mũi khoan và loại vật liệu.
Khả năng kẹp mũi khoan (Collet/Chuck Range) là yếu tố cực kỳ quan trọng. Mũi khoan PCB thường có đường kính rất nhỏ, phổ biến từ 0.5mm đến 3mm. Bạn cần đảm bảo máy khoan có thể kẹp chắc chắn các mũi khoan trong phạm vi đường kính bạn thường xuyên sử dụng. Hệ thống collet (chấu kẹp) với nhiều kích cỡ khác nhau đi kèm là lựa chọn tốt, cho phép sử dụng đa dạng các loại mũi khoan.
Nguồn cấp điện cũng cần được xem xét. Các máy cầm tay thường sử dụng adapter DC hoặc pin sạc. Máy dùng adapter cung cấp nguồn điện ổn định và liên tục, thích hợp làm việc tại chỗ. Máy dùng pin sạc mang lại sự tiện lợi và di động cao, phù hợp với những người làm việc ở nhiều địa điểm khác nhau hoặc cần không gian gọn gàng không dây vướng víu. Tuy nhiên, cần chú ý đến thời lượng pin và thời gian sạc.
Kích thước và thiết kế công thái học ảnh hưởng đến sự thoải mái khi sử dụng, đặc biệt với các loại cầm tay. Một chiếc máy nhỏ gọn, nhẹ và vừa tay sẽ giúp bạn thao tác chính xác hơn và ít bị mỏi khi làm việc lâu. Đối với máy khoan bàn mini, cần xem xét kích thước tổng thể và độ chắc chắn của chân đế. Cuối cùng, các phụ kiện đi kèm như bộ mũi khoan, đế giữ, hoặc hộp đựng cũng là những yếu tố gia tăng giá trị của sản phẩm. Việc kiểm tra kỹ các tiêu chí này sẽ giúp bạn đưa ra quyết định mua hàng sáng suốt. Để làm mạch in hiệu quả, ngoài máy khoan, bạn cũng có thể cần các thiết bị và vật tư khác, tìm hiểu thêm tại maytinhgiaphat.vn.
Hướng Dẫn Sử Dụng Máy Khoan Mạch In Mini An Toàn và Hiệu Quả
Sử dụng máy khoan mạch in mini đúng cách không chỉ giúp bạn tạo ra các lỗ khoan chất lượng cao mà còn đảm bảo an toàn cho bản thân và thiết bị. Trước khi bắt đầu, hãy chuẩn bị bảng mạch in đã được làm sạch và đánh dấu vị trí các lỗ cần khoan (thường là các điểm tâm lỗ trên lớp đồng). Lắp mũi khoan có đường kính phù hợp với chân linh kiện vào bộ kẹp của máy khoan, đảm bảo mũi khoan được lắp thẳng và chặt để tránh bị rung lắc hoặc lệch tâm khi quay.
Luôn đeo kính bảo hộ để bảo vệ mắt khỏi bụi PCB và các mảnh vụn nhỏ bắn ra trong quá trình khoan. Nếu làm việc trong môi trường kín hoặc khoan số lượng lớn, nên cân nhắc sử dụng khẩu trang chống bụi để tránh hít phải bụi mịn từ vật liệu PCB. Cố định bảng mạch trên một bề mặt chắc chắn và không trơn trượt. Có thể dùng băng dính hoặc kẹp chuyên dụng để giữ bảng mạch cố định, tránh bị xê dịch khi khoan.
Khi khoan, giữ máy khoan thẳng vuông góc với bề mặt bảng mạch. Áp lực khoan nên nhẹ nhàng và đều. Để động cơ đạt tốc độ tối đa trước khi tiếp xúc mũi khoan với bề mặt mạch. Đối với các lỗ khoan sâu, có thể áp dụng kỹ thuật khoan nhồi (peck drilling) bằng cách đưa mũi khoan xuống một đoạn ngắn rồi rút lên, lặp lại nhiều lần cho đến khi xuyên qua bảng mạch. Kỹ thuật này giúp loại bỏ phoi khoan và làm mát mũi khoan, kéo dài tuổi thọ của mũi khoan siêu nhỏ dễ gãy. Sau khi khoan xong, nhấc máy khoan lên thẳng theo chiều dọc để tránh làm cong hoặc gãy mũi khoan.
Bảo Trì Máy Khoan Mạch In Mini
Bảo trì định kỳ giúp máy khoan mạch in mini hoạt động bền bỉ, hiệu quả và kéo dài tuổi thọ. Công việc bảo trì khá đơn giản nhưng cần được thực hiện thường xuyên. Quan trọng nhất là làm sạch máy sau mỗi lần sử dụng. Bụi từ vật liệu PCB có thể tích tụ trong động cơ hoặc bộ phận kẹp, gây ảnh hưởng đến hoạt động và làm giảm tuổi thọ của máy. Sử dụng cọ nhỏ hoặc khí nén để loại bỏ bụi bẩn khỏi các khe hở và bộ kẹp mũi khoan.
Kiểm tra mũi khoan trước và sau khi sử dụng. Mũi khoan nhỏ rất dễ bị cùn hoặc gãy. Mũi khoan cùn sẽ làm việc kém hiệu quả, tạo lỗ không sạch và dễ làm hỏng bảng mạch. Mũi khoan gãy cần được thay thế ngay lập tức. Nên chuẩn bị sẵn một bộ mũi khoan dự phòng với các kích thước phổ biến. Nếu bộ kẹp (collet) bị mòn hoặc hỏng, cũng cần thay thế để đảm bảo giữ chặt mũi khoan.
Kiểm tra dây nguồn (đối với máy dùng adapter) hoặc tình trạng pin (đối với máy dùng pin sạc). Dây nguồn không bị đứt, gãy hoặc hở điện. Pin sạc vẫn giữ được dung lượng tốt. Cất giữ máy khoan và mũi khoan ở nơi khô ráo, thoáng mát và tránh va đập. Hộp đựng chuyên dụng đi kèm máy (nếu có) là nơi lý tưởng để bảo quản, giúp các bộ phận không bị thất lạc và bảo vệ máy khỏi hư hỏng. Việc chăm sóc cẩn thận sẽ giúp chiếc máy khoan mạch in mini của bạn luôn sẵn sàng cho các dự án điện tử tiếp theo.
Giải Đáp Thắc Mắc Thường Gặp Về Máy Khoan Mạch In Mini
Nhiều người khi mới làm quen với máy khoan mạch in mini thường có một số câu hỏi phổ biến. Dưới đây là giải đáp cho một vài thắc mắc đó:
Hỏi: Tôi có thể dùng máy khoan thông thường để khoan mạch in được không?
Đáp: Máy khoan thông thường thường có tốc độ quay thấp hơn và bộ kẹp không thể giữ chắc các mũi khoan siêu nhỏ cần thiết cho PCB. Sử dụng máy khoan thông thường có thể làm hỏng mũi khoan, gây sai lệch vị trí lỗ hoặc làm rách, vỡ bảng mạch in. Máy khoan mini được thiết kế chuyên biệt cho công việc này và mang lại hiệu quả, độ chính xác cao hơn nhiều.
Hỏi: Mũi khoan mạch in làm bằng vật liệu gì và có bền không?
Đáp: Mũi khoan mạch in mini thường được làm bằng hợp kim cứng như Tungsten Carbide (cacbua vonfram) để đảm bảo độ sắc bén và độ cứng khi khoan qua vật liệu composite của PCB. Tuy nhiên, do đường kính rất nhỏ, chúng rất dễ gãy nếu bị tác động lực không đều, bị cong hoặc bị kẹp quá chặt. Độ bền phụ thuộc vào chất lượng mũi khoan và cách sử dụng, bảo quản.
Hỏi: Tốc độ quay bao nhiêu là đủ cho máy khoan mạch in mini?
Đáp: Tốc độ quay lý tưởng phụ thuộc vào kích thước mũi khoan và vật liệu PCB. Tuy nhiên, tốc độ cao (thường trên 10.000 RPM) thường được khuyến nghị để cắt vật liệu sạch và nhanh. Đối với các mũi khoan rất nhỏ (dưới 1mm) hoặc vật liệu mềm hơn, tốc độ có thể cần được giảm bớt nếu máy có tính năng điều chỉnh tốc độ.
Hỏi: Làm thế nào để giữ bảng mạch không bị xê dịch khi khoan?
Đáp: Bạn có thể sử dụng băng dính hai mặt để dán bảng mạch vào một miếng gỗ hoặc nhựa cứng làm đế. Đối với máy khoan bàn mini, các kẹp giữ hoặc ê-tô nhỏ chuyên dụng cho PCB sẽ là giải pháp tốt nhất để cố định mạch chắc chắn.
Tại Sao Bạn Cần Một Máy Khoan Mini Cho Mạch In?
Câu hỏi đặt ra là tại sao phải là máy khoan mini và tại sao lại đặc biệt cho mạch in? Lý do nằm ở tính chất đặc thù của công việc làm mạch điện tử thủ công. Mạch in hiện đại ngày càng nhỏ gọn, với các chân linh kiện có khoảng cách rất gần nhau và đường kính chân cũng ngày càng nhỏ. Việc tạo ra các lỗ khoan chính xác, có đường kính chỉ vài phần mười milimet, đòi hỏi một công cụ có khả năng kiểm soát cao và mũi khoan siêu nhỏ.
Máy khoan thông thường quá lớn và không có khả năng giữ các mũi khoan nhỏ như vậy một cách ổn định. Tốc độ quay và lực tác động của máy khoan lớn cũng không phù hợp, dễ gây hư hại cho bảng mạch mỏng manh. Ngược lại, máy khoan mạch in mini được thiết kế để đáp ứng chính xác những yêu cầu này: kích thước nhỏ giúp dễ dàng thao tác trên các bảng mạch nhỏ, khả năng kẹp mũi khoan siêu nhỏ, tốc độ quay cao được tối ưu cho vật liệu PCB, và trọng lượng nhẹ giúp giảm mỏi tay khi làm việc chi tiết. Nó không chỉ là một công cụ khoan, mà là một công cụ chuyên dụng cho việc tạo lỗ trên PCB, đảm bảo độ chính xác, hiệu quả và bảo toàn chất lượng của sản phẩm mạch điện tử bạn tạo ra.
Tóm lại, máy khoan mạch in mini là công cụ không thể thiếu cho việc làm mạch điện tử, mang lại độ chính xác và hiệu quả cao. Việc lựa chọn đúng loại máy, sử dụng và bảo trì đúng cách sẽ giúp bạn hoàn thành các dự án mạch in một cách chuyên nghiệp và đạt được kết quả tốt nhất. Hy vọng với những thông tin và hướng dẫn chi tiết này, bạn đã có cái nhìn rõ ràng hơn về loại máy khoan đặc biệt này và có thể đưa ra lựa chọn phù hợp cho công việc của mình.
