Máy nén của máy lạnh là gì? Đây là câu hỏi mà nhiều người thắc mắc khi tìm hiểu về cấu tạo và nguyên lý hoạt động của các hệ thống làm lạnh, đặc biệt là hệ thống điều hòa không khí và hệ thống Chiller. Đóng vai trò như “trái tim” của hệ thống, máy nén có nhiệm vụ tuần hoàn môi chất lạnh, biến nó từ trạng thái áp suất thấp sang áp suất cao để quá trình trao đổi nhiệt diễn ra hiệu quả. Bài viết này sẽ đi sâu giải thích về định nghĩa, cấu tạo, cơ chế hoạt động cùng các loại máy nén phổ biến, giúp bạn hiểu rõ hơn về bộ phận cốt lõi này.
Máy Nén Của Máy Lạnh Là Gì? Chức Năng Quan Trọng
Máy nén của máy lạnh là gì? Về cơ bản, máy nén lạnh là một thiết bị cơ học có chức năng hút hơi môi chất lạnh từ dàn bay hơi (áp suất thấp, nhiệt độ thấp) và nén chúng lại để tăng áp suất và nhiệt độ. Hơi môi chất lạnh sau khi nén sẽ được đẩy tới dàn ngưng tụ để giải nhiệt và ngưng tụ thành dạng lỏng, hoàn thành một chu trình làm lạnh. Ngoài ra, máy nén còn có vai trò loại bỏ lượng hơi môi chất lạnh còn sót lại trong dàn bay hơi, đảm bảo hiệu suất làm lạnh tối ưu.
Chức năng chính của máy nén lạnh trong các hệ thống điều hòa không khí, thông gió và đặc biệt là hệ thống Chiller bao gồm:
- Tăng áp suất và nhiệt độ của môi chất lạnh: Đây là chức năng quan trọng nhất, giúp môi chất lạnh đạt trạng thái phù hợp để có thể ngưng tụ tại nhiệt độ môi trường bên ngoài (ở dàn nóng).
- Tạo sự tuần hoàn cho môi chất lạnh: Máy nén tạo ra sự chênh lệch áp suất, thúc đẩy môi chất lạnh luân chuyển liên tục trong toàn bộ hệ thống (bay hơi -> nén -> ngưng tụ -> giãn nở -> bay hơi).
Hiểu rõ máy nén của máy lạnh là gì và chức năng của nó giúp chúng ta nhận ra tầm quan trọng của bộ phận này đối với hiệu quả và tuổi thọ của toàn bộ hệ thống làm lạnh.

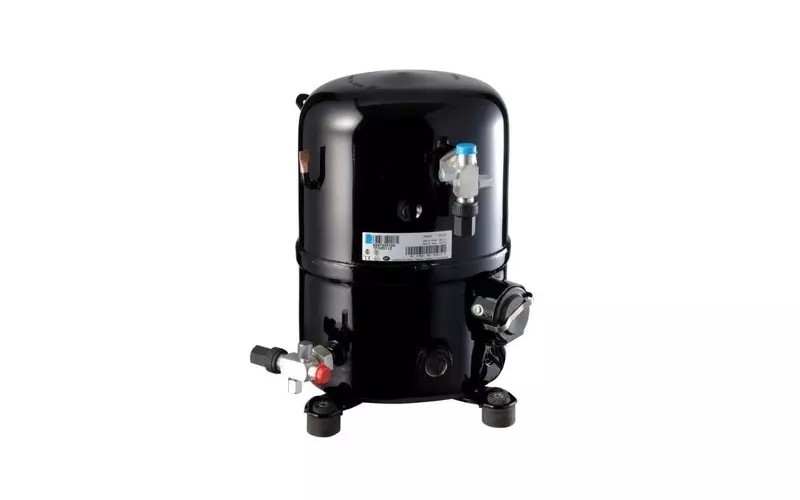

Hình ảnh minh họa máy nén của máy lạnh
Hình ảnh minh họa cấu tạo chung của máy nén lạnh
Cấu Tạo Chi Tiết Và Cơ Chế Hoạt Động
Để hiểu sâu hơn về máy nén của máy lạnh là gì, chúng ta cần tìm hiểu về cấu tạo và nguyên lý làm việc của nó.
Cấu Tạo Của Máy Nén Lạnh
Cấu tạo của một máy nén lạnh có thể khác nhau tùy thuộc vào loại máy, nhưng nhìn chung, các bộ phận chính thường bao gồm:
- Xi lanh và Pít tông (đối với máy nén Piston): Bộ phận tạo ra chuyển động tịnh tiến để hút và nén môi chất lạnh.
- Trục khủy và Tay biên (đối với máy nén Piston): Chuyển đổi chuyển động quay của động cơ thành chuyển động tịnh tiến của pít tông.
- Clape (Van) Hút và Đẩy: Các van tự động mở/đóng theo sự chênh lệch áp suất, kiểm soát dòng chảy của môi chất lạnh vào và ra khỏi xi lanh.
- Roto và Stato (đối với máy nén trục vít, trục quay, ly tâm): Các bộ phận quay tạo ra lực nén hoặc hút.
- Khoang hút và Khoang nén: Khu vực chứa môi chất lạnh trước và sau khi được nén.
- Bộ phận giảm thanh (Tiêu âm): Giảm tiếng ồn phát ra trong quá trình hoạt động.
Các bộ phận này phối hợp nhịp nhàng với nhau để thực hiện chức năng hút và nén môi chất lạnh.
Cơ Chế Hoạt Động Của Máy Nén
Cơ chế hoạt động của máy nén của máy lạnh diễn ra theo hai quá trình chính, đặc biệt rõ nét ở loại máy nén Piston:
Quá Trình Hút Môi Chất Lạnh
Quá trình này bắt đầu khi pít tông di chuyển từ điểm chết trên (hoặc điểm chết trái) xuống điểm chết dưới (hoặc điểm chết phải) trong xi lanh. Khi pít tông đi xuống, thể tích trong xi lanh tăng dần, làm áp suất bên trong giảm xuống. Khi áp suất trong xi lanh thấp hơn áp suất của hơi môi chất lạnh tại khoang hút, clape hút sẽ tự động mở ra. Hơi môi chất lạnh từ dàn bay hơi sẽ được hút vào trong xi lanh. Quá trình hút kết thúc khi pít tông đạt đến điểm chết dưới, chuẩn bị cho giai đoạn tiếp theo.
Quá Trình Nén Khí Môi Chất
Sau khi hoàn thành quá trình hút, pít tông sẽ chuyển động ngược lại, từ điểm chết dưới lên điểm chết trên. Lúc này, thể tích bên trong xi lanh giảm dần, kéo theo sự tăng lên nhanh chóng của áp suất hơi môi chất lạnh. Áp suất này sẽ tiếp tục tăng cho đến khi vượt qua áp suất trong khoang đẩy (hoặc áp suất tại dàn ngưng tụ). Khi áp suất đạt mức cần thiết, clape đẩy sẽ tự động mở ra, cho phép hơi môi chất lạnh đã nén (áp suất cao, nhiệt độ cao) thoát ra khỏi xi lanh và đi đến dàn ngưng tụ. Quá trình nén kết thúc khi pít tông đạt đến điểm chết trên. Hai quá trình này lặp đi lặp lại liên tục, tạo thành chu trình tuần hoàn môi chất lạnh.

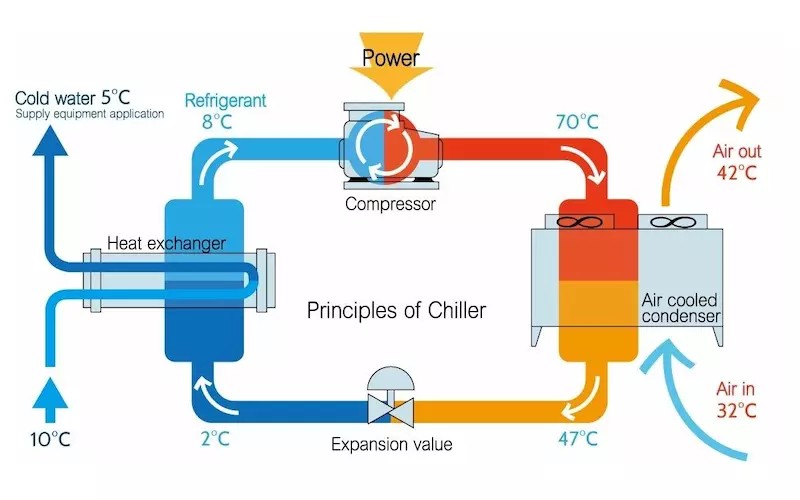

Sơ đồ cơ chế hoạt động của máy nén khí trong máy lạnh
Minh họa cơ chế hút và nén của máy nén Piston
Các Loại Máy Nén Của Máy Lạnh Phổ Biến Hiện Nay
Để đáp ứng nhu cầu đa dạng của các hệ thống làm lạnh, có nhiều loại máy nén của máy lạnh được phát triển với cấu tạo và nguyên lý hoạt động khác nhau. Dưới đây là 5 loại phổ biến nhất:
Máy Nén Trục Quay (Rotary Compressor)
Máy nén trục quay sử dụng một rotor quay lệch tâm bên trong một xi lanh. Rotor này nén môi chất lạnh bằng cách giảm thể tích khoang chứa khi nó quay. Quá trình hút và nén diễn ra liên tục trong một vòng quay, giúp máy hoạt động tương đối êm ái. Loại máy nén này thường được sử dụng trong các máy điều hòa dân dụng công suất nhỏ và trung bình.
- Ưu điểm của máy nén trục quay bao gồm giá thành sản xuất thường thấp hơn các loại khác và chi phí bảo trì, bảo dưỡng cũng tương đối thấp. Thiết kế nhỏ gọn giúp dễ dàng di chuyển và lắp đặt, đồng thời có khả năng hoạt động tốt trong môi trường có nhiều bụi bẩn nhờ cấu trúc kín.
- Tuy nhiên, nhược điểm của máy nén trục quay là lưu lượng môi chất lạnh mà nó xử lý trong một chu kỳ bị giới hạn so với các dòng máy nén lớn hơn, làm hạn chế khả năng ứng dụng ở các hệ thống có yêu cầu công suất làm lạnh cao.
Máy Nén Piston (Reciprocating Compressor)
Như đã mô tả ở phần cơ chế hoạt động, máy nén Piston sử dụng chuyển động tịnh tiến của pít tông trong xi lanh để hút và nén môi chất lạnh. Đây là loại máy nén truyền thống và phổ biến, có thể được tìm thấy ở nhiều kích cỡ khác nhau, từ máy lạnh dân dụng nhỏ đến các hệ thống công nghiệp lớn. Máy nén Piston có thể làm việc với nhiều loại môi chất lạnh và có độ bền cao.
- Ưu điểm chính của máy nén Piston là khả năng hoạt động với công suất làm việc lớn và chi phí đầu tư ban đầu thường thấp so với các loại máy nén công suất tương đương. Chúng cũng dễ dàng vận chuyển và lắp đặt nhờ thiết kế đã được tiêu chuẩn hóa.
- Mặt khác, nhược điểm của máy nén Piston là chi phí bảo dưỡng định kỳ có thể khá cao do có nhiều bộ phận chuyển động như pít tông, tay biên, và van. Hơn nữa, loại máy này có xu hướng gây ra tiếng ồn và rung động đáng kể trong quá trình hoạt động, đặc biệt là ở công suất cao.
Cấu tạo chi tiết máy nén Piston dùng trong máy lạnh
Chi tiết cấu tạo bên trong của máy nén Piston
Máy Nén Xoắn Ốc (Scroll Compressor)
Máy nén xoắn ốc là một trong những loại máy nén hiện đại và hiệu quả nhất. Nó sử dụng hai đĩa xoắn ốc lồng vào nhau, một cố định và một di chuyển theo quỹ đạo tròn (không quay). Khi đĩa di chuyển, nó tạo ra các túi khí có thể tích nhỏ dần, nén môi chất lạnh bên trong. Quá trình nén diễn ra liên tục và rất êm ái.
- Ưu điểm nổi bật của máy nén xoắn ốc là khả năng vận hành cực kỳ êm ái và mượt mà, gần như không gây ra tiếng ồn và rung động, là lựa chọn lý tưởng cho các ứng dụng yêu cầu sự yên tĩnh. Chúng cũng có hiệu suất làm việc (hiệu suất nén) cao nhất trong số các loại máy nén thể tích, giúp tiết kiệm năng lượng.
- Nhược điểm chính của máy nén xoắn ốc là cấu tạo phức tạp, khiến việc bảo trì và sửa chữa trở nên khó khăn và đòi hỏi kỹ thuật viên chuyên môn cao.
Máy Nén Trục Vít (Screw Compressor)
Máy nén trục vít sử dụng một hoặc hai roto hình vít ăn khớp với nhau để nén môi chất lạnh khi chúng quay. Môi chất lạnh đi vào từ một đầu và bị nén khi di chuyển dọc theo các rãnh vít cho đến khi thoát ra ở đầu kia với áp suất cao. Máy nén trục vít thường được dùng trong các hệ thống làm lạnh công nghiệp và hệ thống Chiller có công suất lớn.
- Ưu điểm của máy nén trục vít bao gồm chi phí đầu tư ban đầu tương đối thấp so với các dòng máy nén công suất rất lớn như ly tâm. Máy lắp đặt và bảo dưỡng tương đối dễ dàng, đồng thời hoạt động khá êm ái và ít rung động hơn máy nén Piston ở cùng công suất. Chúng có khả năng hoạt động hiệu quả ngay cả khi lưu lượng môi chất lạnh nhỏ.
- Nhược điểm của máy nén trục vít là không hoạt động hiệu quả ở tốc độ quay quá cao hoặc trong môi trường có nhiều tạp chất có thể làm hỏng các bộ phận trục vít chính xác.
Máy Nén Ly Tâm (Centrifugal Compressor)
Máy nén ly tâm là loại máy nén động học, sử dụng lực ly tâm được tạo ra bởi cánh quạt quay tốc độ cao để tăng tốc độ dòng chảy của môi chất lạnh. Sau đó, môi chất lạnh đi qua bộ phận khuếch tán, nơi tốc độ giảm đi và năng lượng động học được chuyển thành áp suất. Loại máy nén này có thể xử lý lưu lượng môi chất rất lớn và thường được sử dụng trong các hệ thống Chiller công suất cực lớn, tòa nhà thương mại hoặc các nhà máy công nghiệp.
- Ưu điểm của máy nén ly tâm là khả năng hoạt động ở công suất rất cao, xử lý được lưu lượng môi chất lớn. Thiết kế tương đối đơn giản hơn so với máy nén trục vít hoặc xoắn ốc ở cùng dải công suất.
- Nhược điểm của máy nén ly tâm là kích thước tổng thể của máy thường khá lớn và giá thành đầu tư ban đầu cao nhất trong các loại máy nén phổ biến. Chúng cũng chỉ hoạt động hiệu quả nhất trong một dải lưu lượng môi chất nhất định.
Tầm Quan Trọng Của Máy Nén Trong Hệ Thống Làm Lạnh Công Nghiệp Và Chiller
Như đã đề cập, máy nén lạnh được ví như trái tim của bất kỳ hệ thống làm lạnh nào, đặc biệt là trong các hệ thống công nghiệp quy mô lớn và hệ thống Chiller. Tất cả các hoạt động hút, nén và đẩy môi chất lạnh đều bắt nguồn từ đây, quyết định hiệu quả và khả năng làm lạnh của toàn bộ hệ thống.
Trong hệ thống Chiller giải nhiệt nước hoặc giải nhiệt gió, vai trò của máy nén càng trở nên tối quan trọng. Máy nén thực hiện hai công dụng chính:
- Nén hơi môi chất lạnh sang dạng áp suất cao, nhiệt độ cao: Quá trình này là tiền đề để môi chất có thể giải nhiệt và ngưng tụ tại dàn ngưng, chuyển từ trạng thái khí sang lỏng. Chỉ khi môi chất lạnh ở trạng thái lỏng mới có thể đi qua van tiết lưu và bay hơi ở áp suất thấp trong dàn bay hơi để hấp thụ nhiệt từ nước (hoặc không khí) cần làm lạnh.
- Giúp môi chất lạnh luân chuyển liên tục: Máy nén tạo ra áp lực cần thiết để đẩy môi chất lạnh đi khắp hệ thống, từ dàn bay hơi qua máy nén, dàn ngưng, van tiết lưu và quay trở lại dàn bay hơi. Sự tuần hoàn liên tục này đảm bảo quá trình làm lạnh diễn ra không ngừng nghỉ.

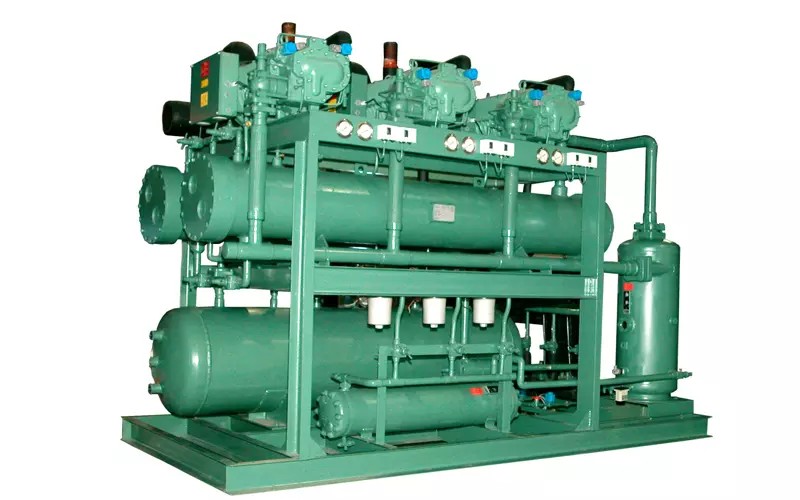

Vai trò của máy nén lạnh trong hệ thống Chiller công nghiệp
Máy nén lạnh là thành phần cốt lõi quyết định hiệu quả làm lạnh của hệ thống Chiller
Hiệu suất làm lạnh của hệ thống Chiller, khả năng đạt được nhiệt độ cài đặt và duy trì nhiệt độ đó một cách ổn định, phụ thuộc rất lớn vào tình trạng và hiệu quả hoạt động của máy nén của máy lạnh. Do đó, việc lựa chọn, lắp đặt và bảo trì máy nén chất lượng tốt, phù hợp với yêu cầu công suất của hệ thống là vô cùng quan trọng. Việc tìm hiểu thông tin chi tiết về các loại máy nén và hệ thống làm lạnh công nghiệp có thể thực hiện qua các nguồn đáng tin cậy như asanzovietnam.net.
Kết
Qua bài viết, hy vọng bạn đọc đã có cái nhìn rõ ràng hơn về máy nén của máy lạnh là gì, vai trò thiết yếu của nó trong các hệ thống làm lạnh, đặc biệt là hệ thống Chiller, cùng với cấu tạo, nguyên lý hoạt động và các loại máy nén phổ biến. Là trung tâm điều phối quá trình làm lạnh, chất lượng và hiệu suất của máy nén quyết định trực tiếp đến hiệu quả hoạt động của toàn bộ hệ thống. Để tìm hiểu thêm về các giải pháp điều hòa không khí và làm lạnh công nghiệp, hoặc khi có nhu cầu tư vấn, lắp đặt, hãy khám phá ngay tại asanzovietnam.net.
