Trong bất kỳ hệ thống làm lạnh nào, từ điều hòa dân dụng đến các hệ thống công nghiệp phức tạp, máy nén của hệ thống lạnh luôn đóng vai trò trung tâm, được ví như ‘trái tim’ của cả hệ thống. Nó là bộ phận chịu trách nhiệm chính trong việc tuần hoàn và thay đổi trạng thái của chất làm lạnh, tạo ra hiệu ứng làm mát mong muốn. Bài viết này sẽ đi sâu tìm hiểu về vai trò, cấu tạo, nguyên lý hoạt động và các loại máy nén phổ biến, giúp bạn hiểu rõ hơn về thành phần thiết yếu này.
Vai trò trung tâm của máy nén trong hệ thống lạnh
Máy nén là thành phần quan trọng nhất trong chu trình làm lạnh nén hơi cơ bản. Chức năng chính của nó là hút hơi môi chất lạnh từ thiết bị bay hơi (dàn lạnh), nén nó lên áp suất và nhiệt độ cao, sau đó đẩy đến thiết bị ngưng tụ (dàn nóng). Quá trình này lặp đi lặp lại, tạo ra dòng chảy liên tục của môi chất lạnh qua hệ thống và thực hiện quá trình truyền nhiệt cần thiết.
Chức năng chính
Chức năng cơ bản nhất của máy nén của hệ thống lạnh là tạo ra sự chênh lệch áp suất trong hệ thống. Bằng cách hút môi chất lạnh ở áp suất thấp từ dàn lạnh và nén lên áp suất cao, nó cho phép môi chất lạnh ngưng tụ tại nhiệt độ cao hơn trong dàn nóng và bay hơi ở nhiệt độ thấp hơn trong dàn lạnh. Sự chênh lệch áp suất này là động lực thúc đẩy toàn bộ chu trình làm lạnh. Máy nén không trực tiếp tạo ra nhiệt lạnh, mà nó di chuyển nhiệt từ nơi không mong muốn (không gian cần làm lạnh) đến nơi có thể thải nhiệt (môi trường bên ngoài).

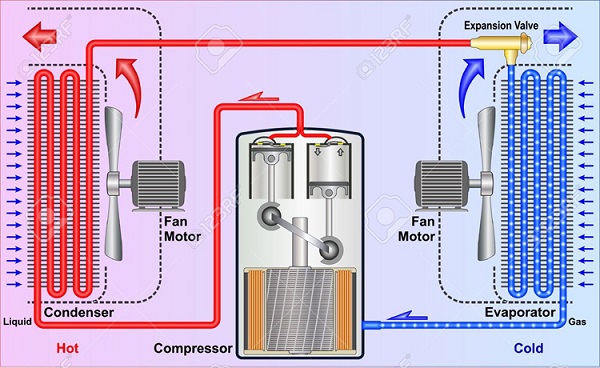

Vị trí trong chu trình lạnh
Trong chu trình làm lạnh, máy nén của hệ thống lạnh thường được đặt giữa thiết bị bay hơi (dàn lạnh) và thiết bị ngưng tụ (dàn nóng). Nó hút hơi môi chất lạnh ở trạng thái áp suất thấp và nhiệt độ thấp từ đầu ra của dàn lạnh. Sau khi nén, hơi môi chất lạnh có áp suất và nhiệt độ cao được đẩy vào đầu vào của dàn nóng. Vị trí này đảm bảo dòng chảy một chiều và liên tục của môi chất lạnh qua các bộ phận khác của hệ thống, bao gồm van tiết lưu và dàn nóng.
Cấu tạo cơ bản của máy nén
Cấu tạo của máy nén của hệ thống lạnh phụ thuộc vào loại máy nén, nhưng nhìn chung, chúng đều có các bộ phận chính để thực hiện quá trình hút và nén. Các bộ phận này làm việc cùng nhau để thay đổi thể tích của buồng nén, qua đó tăng áp suất của môi chất lạnh. Sự chính xác trong chế tạo các bộ phận này quyết định hiệu suất và độ bền của máy nén.
Các bộ phận chính
Thông thường, máy nén của hệ thống lạnh bao gồm vỏ máy, cơ cấu chuyển động (như trục khuỷu, piston, cuộn xoắn, cánh gạt, hoặc trục vít), buồng nén, van hút và van đẩy (hoặc các cổng tương đương trong các loại máy nén khác), và động cơ dẫn động. Động cơ có thể là động cơ điện tích hợp bên trong (kiểu kín hoặc bán kín) hoặc động cơ bên ngoài (kiểu hở). Dầu bôi trơn cũng là một thành phần thiết yếu, đảm bảo các bộ phận chuyển động hoạt động trơn tru và giảm ma sát, đồng thời giúp làm kín buồng nén và giải nhiệt. Vỏ máy không chỉ bảo vệ các bộ phận bên trong mà còn thường chứa dầu bôi trơn.
Nguyên lý hoạt động chung
Nguyên lý hoạt động chung của máy nén của hệ thống lạnh dựa trên việc giảm thể tích của một lượng hơi môi chất lạnh trong một không gian kín, làm tăng áp suất và nhiệt độ của nó. Mặc dù mỗi loại máy nén có cơ chế cụ thể khác nhau, ý tưởng cơ bản là hút hơi ở áp suất thấp vào buồng nén, sau đó cơ cấu chuyển động sẽ làm giảm thể tích buồng nén, ép hơi môi chất lại.
Quá trình nén môi chất lạnh
Hơi môi chất lạnh từ dàn lạnh được hút vào buồng nén khi thể tích buồng nén đang mở rộng (pha hút). Sau khi thể tích đạt tối đa, cửa hút đóng lại. Cơ cấu chuyển động bắt đầu làm giảm thể tích buồng nén. Khi thể tích giảm, các phân tử môi chất lạnh bị ép lại gần nhau hơn trong một không gian nhỏ hơn, dẫn đến sự gia tăng áp suất và nhiệt độ. Quá trình này tiếp tục cho đến khi áp suất trong buồng nén đạt đến mức đủ cao để thắng áp suất của đường đẩy.
Sự thay đổi trạng thái
Khi áp suất hơi môi chất đạt đến ngưỡng áp suất ngưng tụ (tương ứng với nhiệt độ ngưng tụ trong dàn nóng), van đẩy (hoặc cổng đẩy) mở ra, và hơi môi chất lạnh áp suất cao, nhiệt độ cao được đẩy ra khỏi máy nén của hệ thống lạnh và đi vào dàn nóng. Hơi môi chất lúc này ở trạng thái quá nhiệt. Tại dàn nóng, nó sẽ giải nhiệt ra môi trường xung quanh và ngưng tụ thành chất lỏng, hoàn thành một phần của chu trình trước khi đi qua van tiết lưu và quay trở lại dàn lạnh để bay hơi.
Các loại máy nén phổ biến hiện nay
Có nhiều loại máy nén của hệ thống lạnh được sử dụng trong các ứng dụng khác nhau, mỗi loại có ưu nhược điểm và phù hợp với quy mô cũng như mục đích sử dụng cụ thể. Sự lựa chọn loại máy nén phụ thuộc vào công suất yêu cầu, hiệu quả năng lượng, độ tin cậy, chi phí và mức độ tiếng ồn cho phép. Việc hiểu rõ các loại này là cần thiết khi thiết kế hoặc bảo trì một hệ thống lạnh.
Máy nén Piston (Reciprocating Compressor)
Máy nén piston là loại máy nén cổ điển và phổ biến nhất trong một thời gian dài. Nguyên lý hoạt động tương tự động cơ đốt trong, sử dụng piston chuyển động tịnh tiến trong xi lanh để hút, nén và đẩy hơi môi chất lạnh. Nó bao gồm trục khuỷu, thanh truyền, piston, xi lanh, nắp xi lanh với van hút và van đẩy. Máy nén piston có thể là kiểu hở, bán kín hoặc kín hoàn toàn. Kiểu hở có động cơ riêng biệt và trục khuỷu nối với động cơ bằng khớp nối hoặc dây đai. Kiểu kín và bán kín có động cơ điện tích hợp trong vỏ máy nén, tiếp xúc trực tiếp với môi chất lạnh và dầu. Máy nén piston có dải công suất rộng, từ nhỏ đến lớn, và được biết đến với độ tin cậy và khả năng làm việc với áp suất cao. Tuy nhiên, chúng có nhiều bộ phận chuyển động, dẫn đến rung động và tiếng ồn lớn hơn so với một số loại khác. Hiệu suất thường giảm ở tải riêng phần.
Ưu điểm của máy nén piston bao gồm khả năng chịu áp suất cao, độ tin cậy đã được kiểm chứng và dải công suất rộng. Chúng cũng tương đối dễ bảo trì và sửa chữa đối với các kiểu hở và bán kín. Nhược điểm là tiếng ồn và rung động cao, hiệu quả năng lượng có thể không bằng các loại máy nén mới hơn, và có nhiều bộ phận hao mòn cần thay thế theo thời gian. Loại này vẫn được sử dụng trong nhiều ứng dụng lạnh công nghiệp và thương mại.
Máy nén Cuộn (Scroll Compressor)
Máy nén cuộn là loại máy nén phổ biến trong các hệ thống điều hòa không khí và bơm nhiệt dân dụng và thương mại công suất nhỏ đến trung bình. Nó hoạt động dựa trên hai cuộn xoắn hình Archimedes lồng vào nhau. Một cuộn cố định và một cuộn quay lệch tâm (nhưng không quay tròn) so với cuộn cố định. Khi cuộn động chuyển động, nó tạo ra các túi khí di chuyển từ phía ngoài vào trung tâm. Hơi môi chất lạnh được hút vào từ cổng hút ở ngoại vi. Khi các túi khí di chuyển vào trong, thể tích của chúng giảm dần, nén hơi môi chất lạnh. Hơi môi chất lạnh áp suất cao sau đó được đẩy ra qua một cổng ở trung tâm cuộn cố định.
Ưu điểm nổi bật của máy nén cuộn là hiệu quả năng lượng cao, hoạt động êm ái, ít rung động do ít bộ phận chuyển động hơn so với máy nén piston, và độ bền cao. Chúng cũng có kích thước nhỏ gọn hơn trên cùng công suất. Nhược điểm chính là chúng thường không phù hợp với các ứng dụng yêu cầu áp suất nén rất cao và có thể nhạy cảm với chất lỏng đi vào buồng nén (ngập lỏng). Máy nén của hệ thống lạnh kiểu cuộn đã trở thành lựa chọn hàng đầu cho nhiều nhà sản xuất thiết bị lạnh hiện đại.
Máy nén Trục vít (Screw Compressor)
Máy nén trục vít sử dụng hai trục vít (một trục đực và một trục cái) lồng vào nhau quay ngược chiều nhau trong một vỏ bọc kín. Hơi môi chất lạnh được hút vào từ một đầu của vỏ (cổng hút). Khi các trục vít quay, chúng cuốn hơi môi chất vào các khoang được tạo bởi rãnh vít và vỏ. Thể tích của các khoang này giảm dần khi hơi môi chất di chuyển dọc theo trục vít đến đầu kia (cổng đẩy). Sự giảm thể tích này làm nén hơi môi chất lên áp suất cao. Hơi áp suất cao sau đó được đẩy ra ngoài qua cổng đẩy. Máy nén trục vít thường được sử dụng trong các hệ thống lạnh công nghiệp và thương mại có công suất trung bình đến lớn, bao gồm cả các hệ thống chiller.
Ưu điểm của máy nén trục vít bao gồm hiệu quả cao ở tải riêng phần (đặc biệt là với các loại có thể điều chỉnh tỷ số nén), độ tin cậy cao, ít bộ phận chuyển động hơn máy nén piston, và khả năng xử lý một lượng nhỏ chất lỏng đi vào (so với máy nén cuộn). Chúng cũng hoạt động tương đối êm ái so với piston. Nhược điểm là chi phí ban đầu cao hơn, phức tạp hơn trong chế tạo và bảo trì so với piston và cuộn ở công suất nhỏ. Kích thước có thể lớn hơn một số loại khác.
Máy nén Ly tâm (Centrifugal Compressor)
Máy nén ly tâm là loại máy nén động học, hoạt động dựa trên nguyên lý tăng tốc độ của môi chất lạnh và sau đó chuyển đổi động năng thành áp năng. Nó sử dụng một hoặc nhiều bánh công tác (impeller) quay ở tốc độ rất cao để hút hơi môi chất lạnh vào trung tâm và đẩy nó ra ngoại vi theo lực ly tâm. Hơi môi chất sau khi ra khỏi bánh công tác có tốc độ cao và áp suất thấp. Sau đó, nó đi qua bộ khuếch tán (diffuser) và vỏ xoắn ốc (volute) nơi tốc độ giảm đi và động năng được chuyển hóa thành áp năng, làm tăng áp suất đáng kể. Máy nén ly tâm thường được sử dụng trong các hệ thống lạnh công suất rất lớn, chẳng hạn như các hệ thống điều hòa không khí trung tâm cho các tòa nhà lớn hoặc trong công nghiệp hóa chất.
Ưu điểm chính của máy nén ly tâm là khả năng xử lý lưu lượng môi chất lạnh rất lớn, hoạt động êm ái (do không có bộ phận chuyển động qua lại), hiệu quả cao ở tải đầy đủ, và độ bền cao do ít bộ phận tiếp xúc trực tiếp ma sát. Nhược điểm là chúng chỉ phù hợp với công suất lớn, hiệu suất giảm đáng kể ở tải riêng phần, nhạy cảm với sự thay đổi lưu lượng và có thể gặp hiện tượng “surge” (dao động áp suất không ổn định) nếu hoạt động ngoài dải thiết kế.
Máy nén Quay (Rotary Compressor)
Máy nén quay là một nhóm bao gồm nhiều loại khác nhau như máy nén cánh gạt (vane type) và máy nén piston quay (rolling piston type). Máy nén cánh gạt sử dụng một rotor quay lệch tâm trong một xi lanh, với các cánh gạt trượt ra vào để tạo ra các khoang chứa hơi môi chất. Thể tích các khoang này giảm dần khi rotor quay, nén hơi môi chất. Máy nén piston quay sử dụng một piston hình trụ tròn quay lệch tâm trong xi lanh, cùng với một cánh gạt cố định hoặc xoay để phân chia không gian và nén hơi môi chất. Các loại máy nén quay thường được sử dụng trong các hệ thống điều hòa không khí dân dụng và máy làm lạnh nhỏ do kích thước nhỏ gọn và hoạt động tương đối êm ái.
Ưu điểm chung của máy nén quay là kích thước nhỏ gọn, hoạt động êm ái và hiệu quả năng lượng khá tốt ở công suất nhỏ. Tuy nhiên, hiệu quả tổng thể có thể không bằng máy nén cuộn ở công suất tương đương, và độ bền có thể thay đổi tùy thuộc vào thiết kế cụ thể.
Yếu tố ảnh hưởng đến hiệu suất máy nén
Hiệu suất của máy nén của hệ thống lạnh không chỉ phụ thuộc vào thiết kế và tình trạng hoạt động của bản thân máy nén mà còn chịu ảnh hưởng bởi các yếu tố bên ngoài và điều kiện vận hành của toàn bộ hệ thống.
Nhiệt độ môi chất hút/nén
Nhiệt độ của hơi môi chất lạnh khi đi vào máy nén của hệ thống lạnh (nhiệt độ hút) và nhiệt độ của hơi môi chất khi ra khỏi máy nén (nhiệt độ nén) có tác động lớn đến hiệu suất. Nhiệt độ hút quá cao (do quá nhiệt lớn ở dàn lạnh) có thể làm tăng nhiệt độ nén và giảm hiệu suất. Nhiệt độ hút quá thấp (do thiếu môi chất hoặc van tiết lưu mở quá lớn) có thể gây ngập lỏng, rất nguy hiểm cho máy nén, đặc biệt là các loại không có khả năng xử lý lỏng tốt như máy nén cuộn. Nhiệt độ nén quá cao có thể làm hỏng dầu bôi trơn và các bộ phận bên trong.
Loại môi chất lạnh
Loại môi chất lạnh được sử dụng trong hệ thống có ảnh hưởng trực tiếp đến thiết kế và hiệu suất của máy nén của hệ thống lạnh. Mỗi loại môi chất lạnh (như R22, R410A, R134a, R404A, R290, CO2…) có tính chất nhiệt động khác nhau (áp suất, nhiệt độ sôi/ngưng tụ ở cùng một áp suất) và yêu cầu loại dầu bôi trơn phù hợp. Việc sử dụng sai loại môi chất hoặc dầu có thể làm giảm hiệu suất, gây hỏng hóc máy nén hoặc tạo ra các phản ứng hóa học không mong muốn. Ví dụ, máy nén được thiết kế cho R22 (HCFC) sẽ không hoạt động hiệu quả hoặc bền bỉ khi sử dụng R410A (HFC) mà không có sự điều chỉnh đáng kể về thiết kế và dầu bôi trơn.
Tình trạng bảo dưỡng
Bảo dưỡng định kỳ là yếu tố cực kỳ quan trọng để duy trì hiệu suất và tuổi thọ của máy nén của hệ thống lạnh. Dầu bôi trơn cần được kiểm tra và thay thế theo lịch trình để đảm bảo khả năng bôi trơn, làm mát và làm kín. Bộ lọc hút (nếu có) cần được vệ sinh hoặc thay thế để ngăn bụi bẩn hoặc mảnh vụn đi vào buồng nén. Kiểm tra các kết nối điện, áp suất hoạt động, nhiệt độ vỏ máy nén giúp phát hiện sớm các dấu hiệu bất thường và ngăn ngừa sự cố nghiêm trọng. Một máy nén được bảo dưỡng kém sẽ hoạt động kém hiệu quả, tiêu thụ nhiều năng lượng hơn và có nguy cơ hỏng hóc cao.
Các sự cố thường gặp và cách nhận biết
Giống như bất kỳ thiết bị cơ khí nào, máy nén của hệ thống lạnh cũng có thể gặp phải các sự cố trong quá trình hoạt động. Việc nhận biết sớm các dấu hiệu này có thể giúp ngăn chặn hỏng hóc nặng và giảm chi phí sửa chữa.
Tiếng ồn bất thường
Máy nén thường phát ra tiếng ồn khi hoạt động, nhưng tiếng ồn bất thường như tiếng va đập, tiếng kêu rít, tiếng lạch cạch… là dấu hiệu cảnh báo. Tiếng ồn này có thể do thiếu dầu bôi trơn, các bộ phận cơ khí bị mòn hoặc lỏng, ngập lỏng trong buồng nén, hoặc sự cố về điện như mất pha.
Nhiệt độ quá cao/thấp
Vỏ máy nén của hệ thống lạnh thường ấm khi hoạt động, nhưng nhiệt độ quá cao có thể là dấu hiệu của quá tải, thiếu môi chất lạnh, vấn đề về dầu bôi trơn, hoặc hệ thống làm mát máy nén không hoạt động. Ngược lại, nếu vỏ máy nén quá lạnh hoặc đóng tuyết, đó có thể là dấu hiệu ngập lỏng nghiêm trọng do van tiết lưu mở quá lớn hoặc lưu lượng gió qua dàn lạnh kém.
Rò rỉ môi chất
Mặc dù rò rỉ thường xảy ra ở các điểm nối ống, gioăng phớt, nhưng đôi khi máy nén của hệ thống lạnh cũng có thể là nguồn rò rỉ, đặc biệt là ở các kiểu máy nén hở hoặc bán kín tại vị trí trục hoặc các điểm nối vỏ. Dấu hiệu rò rỉ có thể là vết dầu loang (do dầu bôi trơn hòa tan trong môi chất lạnh), hoặc hệ thống hoạt động kém hiệu quả do thiếu môi chất.
Máy không hoạt động
Máy nén không khởi động hoặc khởi động nhưng ngắt ngay có thể do nhiều nguyên nhân: sự cố về điện (mất pha, điện áp thấp, lỗi rơle, tụ điện hỏng), quá tải nhiệt (do nhiệt độ cao, áp suất nén quá cao), áp suất thấp (do thiếu môi chất), kẹt cơ khí bên trong máy nén của hệ thống lạnh.
Bảo dưỡng và chăm sóc máy nén
Để đảm bảo máy nén của hệ thống lạnh hoạt động hiệu quả, bền bỉ và an toàn, việc bảo dưỡng định kỳ là không thể thiếu.
Kiểm tra định kỳ
Thường xuyên kiểm tra các thông số hoạt động của hệ thống lạnh như áp suất hút, áp suất đẩy, nhiệt độ hút, nhiệt độ đẩy, dòng điện động cơ máy nén. Ghi chép lại các thông số này để theo dõi xu hướng và phát hiện sớm sự thay đổi bất thường. Kiểm tra bằng mắt thường tình trạng vỏ máy nén, các kết nối điện, ống đồng, và dấu hiệu rò rỉ dầu/môi chất.
Bổ sung dầu bôi trơn
Dầu bôi trơn đóng vai trò quan trọng trong việc giảm ma sát, làm mát các bộ phận chuyển động và làm kín buồng nén. Mức dầu và chất lượng dầu cần được kiểm tra định kỳ. Nếu cần, bổ sung hoặc thay thế dầu theo loại và số lượng khuyến cáo của nhà sản xuất. Việc sử dụng đúng loại dầu và đảm bảo đủ lượng dầu là cực kỳ quan trọng đối với tuổi thọ của máy nén của hệ thống lạnh.
Vệ sinh
Giữ cho khu vực xung quanh máy nén của hệ thống lạnh sạch sẽ, thông thoáng. Bụi bẩn tích tụ trên vỏ máy nén có thể làm giảm khả năng giải nhiệt của vỏ (đặc biệt quan trọng với các máy nén kín giải nhiệt bằng môi chất/dầu bên trong). Đảm bảo các bộ phận làm mát bên ngoài (nếu có) như quạt hoặc bộ trao đổi nhiệt phụ trợ luôn sạch sẽ và hoạt động tốt.
Lựa chọn máy nén phù hợp
Việc lựa chọn máy nén của hệ thống lạnh phù hợp với yêu cầu cụ thể của ứng dụng là một bước quan trọng trong thiết kế hệ thống lạnh, ảnh hưởng trực tiếp đến hiệu suất, chi phí vận hành và độ bền.
Công suất yêu cầu
Yếu tố đầu tiên cần xác định là công suất làm lạnh cần thiết của hệ thống. Dựa vào công suất này và điều kiện hoạt động (nhiệt độ bay hơi và nhiệt độ ngưng tụ), có thể tra cứu hoặc tính toán công suất lạnh mà máy nén của hệ thống lạnh cần cung cấp. Các nhà sản xuất thường cung cấp biểu đồ hiệu suất (performance map) cho từng model máy nén, thể hiện công suất lạnh và công suất điện tiêu thụ tại các điều kiện hoạt động khác nhau.
Loại hệ thống
Ứng dụng cụ thể (điều hòa không khí, làm lạnh công nghiệp, đông lạnh sâu, bơm nhiệt…) sẽ ảnh hưởng đến lựa chọn loại máy nén. Ví dụ, điều hòa dân dụng thường dùng máy nén cuộn hoặc quay; hệ thống lạnh công nghiệp lớn thường dùng piston, trục vít hoặc ly tâm; hệ thống đông lạnh sâu thường dùng piston hoặc trục vít chuyên dụng cho nhiệt độ thấp. Loại môi chất lạnh được chọn cũng quyết định loại máy nén tương thích. Khi tìm kiếm các giải pháp và thiết bị phù hợp cho hệ thống lạnh, bạn có thể tham khảo thông tin từ các nguồn uy tín như asanzovietnam.net, nơi cung cấp đa dạng các sản phẩm và giải pháp liên quan.
Hiệu quả năng lượng
Hiệu quả năng lượng của máy nén của hệ thống lạnh là một yếu tố ngày càng quan trọng do chi phí điện năng ngày càng tăng và các quy định về môi trường. Các chỉ số như EER (Energy Efficiency Ratio) hoặc COP (Coefficient of Performance) cho biết hiệu quả của máy nén tại một điểm hoạt động cụ thể. Các loại máy nén biến tần (Inverter) có khả năng điều chỉnh tốc độ quay để phù hợp với tải lạnh thực tế, giúp tiết kiệm năng lượng đáng kể ở tải riêng phần so với máy nén tốc độ cố định. Lựa chọn máy nén có hiệu quả năng lượng cao hơn thường đi kèm với chi phí đầu tư ban đầu cao hơn, nhưng chi phí vận hành sẽ thấp hơn trong suốt tuổi thọ của thiết bị.
Tóm lại, máy nén của hệ thống lạnh là bộ phận then chốt quyết định hiệu quả và tuổi thọ của toàn bộ hệ thống làm mát. Việc hiểu rõ vai trò, cấu tạo, nguyên lý hoạt động, cũng như các loại máy nén phổ biến và cách bảo dưỡng chúng là cực kỳ quan trọng để đảm bảo hệ thống hoạt động ổn định và tiết kiệm năng lượng. Lựa chọn đúng loại máy nén và thực hiện bảo trì định kỳ sẽ giúp tối ưu hóa hiệu suất và kéo dài tuổi thọ thiết bị.
