Máy phay mạch in mini đang trở thành công cụ thiết yếu cho những người đam mê điện tử, kỹ sư phát triển sản phẩm và cả các cơ sở giáo dục. Thiết bị nhỏ gọn này mang lại khả năng tạo ra các bảng mạch in (PCB) mẫu hoặc sản xuất số lượng nhỏ một cách nhanh chóng và chính xác ngay tại môi trường làm việc cá nhân hoặc xưởng nhỏ. Nếu bạn đang tìm kiếm giải pháp hiệu quả để hiện thực hóa các ý tưởng điện tử mà không phụ thuộc vào các dịch vụ sản xuất công nghiệp, việc tìm hiểu về máy phay mạch in mini sẽ là bước khởi đầu quan trọng.
Máy Phay Mạch In Mini Là Gì?
Máy phay mạch in mini, còn được gọi là máy CNC làm mạch in mini hoặc máy khắc mạch in mini, là một loại máy công cụ điều khiển số (CNC) được thiết kế đặc biệt để gia công bảng mạch in. Thay vì sử dụng hóa chất để ăn mòn lớp đồng không mong muốn trên phíp đồng, máy phay sử dụng một mũi phay (dao phay) tốc độ cao để loại bỏ lớp đồng theo đường dẫn được lập trình sẵn. Quá trình này tạo ra các đường mạch dẫn điện (trace) và các điểm kết nối (pad) theo đúng thiết kế của bảng mạch.
Kích thước “mini” của loại máy này thường đề cập đến vùng làm việc nhỏ gọn, phù hợp với các dự án PCB có kích thước thông thường (ví dụ: 10×10 cm, 20×30 cm) và thiết kế để sử dụng trong không gian hạn chế như phòng lab, văn phòng hoặc gia đình. Chúng khác biệt với các máy CNC công nghiệp lớn có khả năng gia công nhiều loại vật liệu khác nhau. Máy phay mạch in mini tập trung chủ yếu vào việc gia công các vật liệu mềm như phíp đồng (FR4, Bakelite), acrylic, gỗ mềm để làm mạch điện tử hoặc các chi tiết nhỏ chính xác.
Lợi Ích Khi Sử Dụng Máy Phay Mạch In Mini
Việc sở hữu một chiếc máy phay mạch in mini mang lại nhiều lợi ích đáng kể so với các phương pháp làm mạch truyền thống như ăn mòn hóa học hoặc đặt hàng sản xuất công nghiệp, đặc biệt là trong giai đoạn tạo mẫu và phát triển sản phẩm.
Một trong những lợi ích lớn nhất là tốc độ tạo mẫu. Thay vì chờ đợi dịch vụ gia công bên ngoài trong nhiều ngày hoặc nhiều tuần, bạn có thể thiết kế mạch và phay nó trong vài giờ ngay tại chỗ. Điều này giúp đẩy nhanh đáng kể chu trình phát triển sản phẩm và cho phép thực hiện nhiều vòng lặp thiết kế một cách hiệu quả. Khả năng thay đổi thiết kế và làm lại mạch ngay lập tức là vô cùng quan trọng trong R&D.
Máy phay mạch in không sử dụng hóa chất độc hại như axit ferric chloride thường dùng trong ăn mòn. Điều này giúp giảm thiểu rủi ro về an toàn, bảo vệ môi trường và đơn giản hóa quy trình xử lý chất thải. Mặc dù vẫn tạo ra bụi đồng và phíp, việc quản lý bụi bằng hệ thống hút bụi phù hợp sẽ dễ dàng và an toàn hơn nhiều so với xử lý hóa chất lỏng.
Bên cạnh đó, máy phay cung cấp độ chính xác cao hơn và khả năng gia công các chi tiết phức tạp hơn so với phương pháp ăn mòn thủ công. Bạn có thể tạo ra các đường mạch rất mảnh, khoảng cách giữa các đường mạch nhỏ, và gia công các dạng pad phức tạp cho các loại linh kiện dán (SMD) với chân sát nhau. Điều này mở rộng phạm vi các thiết kế mạch mà bạn có thể tự thực hiện.
Cấu Tạo và Nguyên Lý Hoạt Động Cơ Bản
Máy phay mạch in mini bao gồm các bộ phận chính hoạt động phối hợp để thực hiện quá trình gia công.
Khung máy là cấu trúc cơ khí giữ vững các bộ phận khác và đảm bảo độ ổn định trong quá trình phay. Khung thường được làm từ nhôm định hình, thép hoặc vật liệu composite. Trên khung có gắn hệ thống chuyển động theo các trục X, Y và Z. Trục X và Y chịu trách nhiệm di chuyển mũi phay trên mặt phẳng của bảng mạch, còn trục Z điều chỉnh độ sâu cắt.
Hệ thống chuyển động thường sử dụng các động cơ bước (stepper motor) để điều khiển vị trí của các trục một cách chính xác. Chuyển động từ động cơ được truyền qua các bộ truyền động như thanh ren (threaded rod), vít me bi (ball screw) hoặc thanh răng/dây đai (rack and pinion/belt drive), trong đó vít me bi thường mang lại độ chính xác cao nhất cho máy mini. Mỗi trục có các thanh ray dẫn hướng (linear rail) để đảm bảo chuyển động thẳng và mượt mà.
Trục chính (spindle) là bộ phận quan trọng chứa động cơ quay mũi phay. Tốc độ quay của trục chính (thường đo bằng RPM – vòng/phút) ảnh hưởng đến chất lượng cắt và loại vật liệu có thể gia công. Máy phay mạch in mini thường có trục chính tốc độ cao (từ vài nghìn đến vài chục nghìn RPM) để cắt vật liệu phíp. Mũi phay là công cụ cắt, có nhiều loại khác nhau tùy thuộc vào nhiệm vụ (phay cách ly, khoan, cắt biên). Mũi phay hình V (V-bit) thường dùng để phay cách ly đường mạch, còn mũi phay ngón (end mill) dùng để cắt biên hoặc phay các vùng rộng.
Bộ điều khiển (controller board) là “bộ não” của máy, nhận dữ liệu từ máy tính (thường dưới dạng G-code) và chuyển đổi chúng thành các tín hiệu điều khiển động cơ bước và trục chính. Các bộ điều khiển phổ biến cho máy mini là các board dựa trên Arduino chạy firmware Grbl hoặc các board chuyên dụng khác. Phần mềm chạy trên máy tính (CAM software) được sử dụng để xử lý file thiết kế mạch (như file Gerber) và tạo ra G-code phù hợp cho máy phay. Các phần mềm phổ biến bao gồm FlatCAM, CopperCAM, và các giao diện điều khiển máy như UGS (Universal Gcode Sender), Candle.
Nguyên lý hoạt động bắt đầu từ file thiết kế mạch (PCB design file) được tạo ra bằng các phần mềm thiết kế mạch chuyên dụng (ví dụ: KiCad, Eagle, Altium Designer). File này sau đó được nhập vào phần mềm CAM, nơi cấu hình các thông số gia công như loại mũi phay, độ sâu cắt, tốc độ di chuyển. Phần mềm CAM sẽ tạo ra G-code – một chuỗi các lệnh chỉ định đường đi của mũi phay theo các trục X, Y, Z. G-code này được gửi đến bộ điều khiển của máy phay thông qua cổng kết nối (USB). Bộ điều khiển đọc các lệnh G-code và điều khiển chính xác các động cơ bước để di chuyển trục chính, đồng thời bật và điều chỉnh tốc độ quay của trục chính, từ đó mũi phay sẽ loại bỏ lớp đồng theo đúng đường đi được lập trình để tạo ra bảng mạch như mong muốn.
Các Yếu Tố Cần Quan Tâm Khi Chọn Máy Phay Mạch In Mini
Việc lựa chọn một chiếc máy phay mạch in mini phù hợp nhu cầu đòi hỏi cân nhắc nhiều yếu tố kỹ thuật và thực tế.
Yếu tố đầu tiên và quan trọng là kích thước vùng làm việc. Máy mini có nhiều kích thước khác nhau, phổ biến nhất là các mẫu có vùng làm việc 1610 (16x10x1.5 cm), 3018 (30x18x4 cm), 2030 (20x30x5 cm), v.v. Bạn cần xác định kích thước lớn nhất của PCB mà bạn dự định làm để chọn máy có vùng làm việc phù hợp. Vùng làm việc lớn hơn thường đi kèm với chi phí cao hơn và kích thước máy tổng thể lớn hơn.
Độ chính xác của máy là yếu tố quyết định chất lượng đường mạch và khả năng làm việc với các linh kiện nhỏ. Độ chính xác bị ảnh hưởng bởi độ cứng vững của khung máy, chất lượng của hệ thống chuyển động (vít me bi thường chính xác hơn thanh ren hoặc dây đai), và độ phân giải của động cơ bước. Nếu bạn cần làm việc với các linh kiện SMD có chân rất sát nhau (fine pitch), bạn sẽ cần một chiếc máy có độ chính xác cao. Độ lặp lại vị trí (repeatability) cũng quan trọng, đặc biệt khi làm mạch 2 lớp hoặc gia công nhiều lần trên cùng một phíp.
Tốc độ quay của trục chính ảnh hưởng đến khả năng cắt và độ mịn của bề mặt cắt. Trục chính tốc độ cao (trên 10.000 RPM) phù hợp cho vật liệu FR4 và các mũi phay nhỏ. Công suất của trục chính cũng cần đủ lớn để duy trì tốc độ dưới tải khi cắt. Hầu hết các máy mini sử dụng trục chính DC không chổi than, một số model cao cấp hơn có thể dùng trục chính AC.
Hệ thống điều khiển và phần mềm đi kèm là yếu tố quyết định độ dễ sử dụng và khả năng tương thích. Hầu hết các máy mini hiện nay sử dụng bộ điều khiển Grbl, tương thích với nhiều phần mềm CAM và giao diện điều khiển nguồn mở. Một giao diện điều khiển thân thiện, dễ cài đặt thông số và theo dõi quá trình phay sẽ giúp bạn làm việc hiệu quả hơn. Khả năng tương thích với các phần mềm thiết kế mạch phổ biến cũng là điểm cộng.

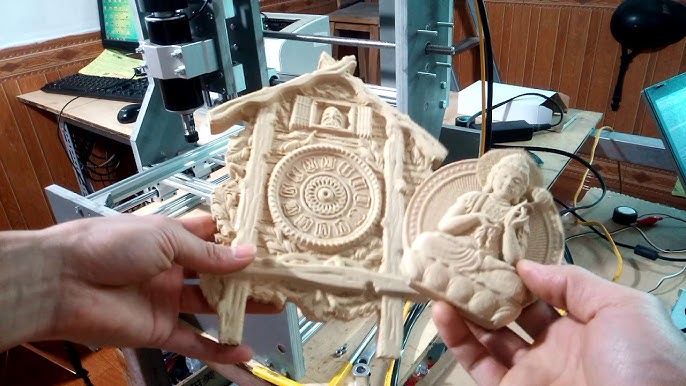

Loại vật liệu có thể phay là yếu tố cần lưu ý. Mặc dù chủ yếu dùng để làm mạch in trên phíp đồng, nhiều máy phay mini có thể gia công thêm các vật liệu mềm khác như acrylic, gỗ, nhựa, bảng PCB làm bằng nhôm mỏng (để làm tản nhiệt hoặc khung). Tuy nhiên, khả năng này tùy thuộc vào độ cứng vững của máy và công suất trục chính.
Các yếu tố thực tế khác bao gồm độ ồn khi hoạt động và khả năng quản lý bụi. Máy phay tạo ra tiếng ồn đáng kể, đặc biệt là từ trục chính. Bạn cần chuẩn bị không gian làm việc phù hợp hoặc các biện pháp giảm tiếng ồn nếu cần. Bụi từ quá trình phay (bụi đồng, bụi phíp) rất mịn và độc hại nếu hít phải. Hệ thống hút bụi là thiết bị phụ trợ gần như bắt buộc để đảm bảo an toàn và giữ vệ sinh khu vực làm việc.
Cuối cùng, giá cả và dịch vụ hỗ trợ là những cân nhắc quan trọng. Máy phay mạch in mini có nhiều mức giá khác nhau, từ vài triệu đến vài chục triệu đồng tùy cấu hình, kích thước và nhà sản xuất. Cần cân bằng giữa ngân sách và các tính năng cần thiết. Dịch vụ hỗ trợ kỹ thuật, cộng đồng người dùng và khả năng tìm kiếm linh kiện thay thế cũng là những yếu tố cần xem xét khi quyết định mua.
Ứng Dụng Thực Tế của Máy Phay Mạch In Mini
Máy phay mạch in mini có rất nhiều ứng dụng trong nhiều lĩnh vực khác nhau, từ giáo dục, nghiên cứu đến phát triển sản phẩm và sở thích cá nhân.
Trong lĩnh vực phát triển sản phẩm điện tử, máy phay mini là công cụ tạo mẫu nhanh vô giá. Thay vì chờ đợi các nhà sản xuất PCB công nghiệp, kỹ sư có thể nhanh chóng làm ra các phiên bản thử nghiệm của bảng mạch, kiểm tra chức năng, phát hiện lỗi thiết kế và lặp lại quy trình cho đến khi đạt được kết quả mong muốn. Tốc độ này giúp giảm thời gian đưa sản phẩm ra thị trường.
Đối với mục đích giáo dục và nghiên cứu, máy phay mạch in mini cung cấp một phương pháp thực hành tuyệt vời để sinh viên và nhà nghiên cứu hiểu về quy trình sản xuất PCB. Nó cho phép các dự án nhỏ được thực hiện tại phòng lab, giúp người học có kinh nghiệm trực tiếp với việc chuyển đổi thiết kế từ phần mềm sang phần cứng.
Trong các dự án DIY (Do It Yourself) và sở thích cá nhân, máy phay mini mở ra khả năng tạo ra các bảng mạch tùy chỉnh cho các dự án độc đáo mà khó tìm thấy trên thị trường. Những người đam mê điện tử có thể hiện thực hóa các ý tưởng phức tạp một cách dễ dàng và chính xác hơn.
Máy cũng phù hợp cho các doanh nghiệp nhỏ hoặc cá nhân cần sản xuất bảng mạch số lượng rất ít cho các sản phẩm chuyên biệt, các thiết bị thử nghiệm hoặc các đơn hàng tùy chỉnh. Trong những trường hợp này, việc sử dụng máy phay mini sẽ hiệu quả hơn về chi phí và thời gian so với đặt hàng sản xuất công nghiệp với số lượng tối thiểu lớn.
Quy Trình Làm Mạch Với Máy Phay Mini: Từ Thiết Kế Đến Thành Phẩm
Quy trình tạo ra một bảng mạch in hoàn chỉnh bằng máy phay mini bao gồm nhiều bước liên tiếp, bắt đầu từ thiết kế và kết thúc bằng việc hoàn thiện bảng mạch.
Bước 1: Thiết kế mạch. Sử dụng các phần mềm thiết kế PCB (như KiCad, Eagle, Altium Designer) để vẽ sơ đồ nguyên lý (schematic) và bố trí linh kiện, đi dây trên layout PCB. Đảm bảo thiết kế tuân thủ các giới hạn về kích thước đường mạch, khoảng cách giữa các đường mạch phù hợp với khả năng của máy phay và mũi phay bạn sử dụng.
Bước 2: Xuất file gia công (CAM Export). Sau khi hoàn thành layout, xuất các file cần thiết cho quá trình gia công. Đối với phay PCB, bạn thường cần file Gerber cho các lớp đồng (top/bottom copper), file Excellon cho vị trí và kích thước lỗ khoan, và file định dạng đường cắt biên (outline).
Bước 3: Xử lý CAM (CAM Processing). Nhập các file Gerber và Excellon vào phần mềm CAM (ví dụ: FlatCAM, CopperCAM). Trong phần mềm này, bạn sẽ cấu hình các chiến lược phay:
- Phay cách ly (isolation milling): Tạo đường rãnh nhỏ xung quanh các đường mạch và pad để cách ly chúng khỏi vùng đồng còn lại. Chọn loại mũi phay (thường là V-bit) và độ sâu cắt phù hợp.
- Khoan lỗ (drilling): Tạo các lỗ cho linh kiện xuyên lỗ. Chọn kích thước mũi khoan cho từng loại lỗ.
- Cắt biên (outline cutting): Cắt bảng mạch ra khỏi tấm phíp đồng lớn. Chọn mũi phay ngón (end mill) và cấu hình đường cắt.
Phần mềm CAM sẽ xử lý các thông tin này và tạo ra các file G-code riêng cho từng nhiệm vụ (phay cách ly, khoan, cắt biên).
Bước 4: Chuẩn bị vật liệu và máy. Gắn tấm phíp đồng trắng lên bàn làm việc của máy phay. Đảm bảo tấm phíp phẳng và được cố định chắc chắn. Lắp đúng loại mũi phay vào trục chính cho nhiệm vụ đầu tiên (ví dụ: mũi V-bit để phay cách ly). Kết nối máy phay với máy tính và bật nguồn.
Bước 5: Cài đặt gốc tọa độ và phay. Sử dụng phần mềm điều khiển máy (ví dụ: UGS, Candle) để kết nối với máy phay. Di chuyển mũi phay đến vị trí mong muốn làm gốc tọa độ (thường là góc dưới bên trái của tấm phíp hoặc một điểm tham chiếu khác) và đặt nó làm gốc X0, Y0. Hạ trục Z xuống chạm nhẹ vào bề mặt phíp và đặt nó làm gốc Z0 (hoặc Z an toàn). Nạp file G-code của nhiệm vụ đầu tiên (phay cách ly) vào phần mềm điều khiển và bắt đầu chạy. Máy sẽ tự động thực hiện quá trình phay theo G-code.
Bước 6: Thay mũi phay và thực hiện các nhiệm vụ tiếp theo. Sau khi hoàn thành một nhiệm vụ (ví dụ: phay cách ly), máy sẽ dừng lại. Bạn cần thay mũi phay sang loại phù hợp cho nhiệm vụ tiếp theo (ví dụ: mũi khoan). Cài đặt lại gốc Z cho mũi phay mới (vì chiều dài mũi khoan khác mũi phay). Nạp file G-code cho nhiệm vụ khoan và chạy. Lặp lại quy trình này cho nhiệm vụ cắt biên nếu cần.
Bước 7: Vệ sinh và hoàn thiện. Sau khi quá trình phay hoàn tất, tháo bảng mạch ra khỏi máy. Sử dụng bàn chải hoặc khí nén để loại bỏ bụi đồng và phíp. Kiểm tra các đường mạch và lỗ khoan. Nếu cần, bạn có thể mài nhẹ các cạnh hoặc làm sạch thêm. Các bước hoàn thiện khác có thể bao gồm phủ thiếc bằng phương pháp hóa học (chemical tinning) để dễ hàn linh kiện hơn hoặc phủ lớp bảo vệ (solder mask) nếu muốn.
Quy trình này đòi hỏi sự cẩn thận trong từng bước, đặc biệt là việc cài đặt gốc tọa độ Z và lựa chọn thông số cắt (tốc độ phay, tốc độ di chuyển) phù hợp với vật liệu và mũi phay.
Bảo Trì và Vận Hành An Toàn
Để máy phay mạch in mini hoạt động bền bỉ và chính xác, việc bảo trì định kỳ là rất quan trọng. Đồng thời, tuân thủ các quy tắc an toàn khi vận hành là bắt buộc.
Vệ sinh máy thường xuyên là bước bảo trì cơ bản nhất. Bụi đồng và bụi phíp có thể bám vào các ray dẫn hướng, vít me và các bộ phận chuyển động khác, gây kẹt, giảm độ chính xác và làm mòn linh kiện. Sử dụng máy hút bụi chuyên dụng với bộ lọc HEPA để hút sạch bụi sau mỗi lần sử dụng. Vệ sinh kỹ các thanh ray và vít me.
Bôi trơn các bộ phận chuyển động như ray dẫn hướng và vít me theo khuyến cáo của nhà sản xuất. Việc bôi trơn giúp giảm ma sát, đảm bảo chuyển động mượt mà và kéo dài tuổi thọ của các bộ phận.
Kiểm tra định kỳ độ chặt của các ốc vít và kết nối điện. Rung động trong quá trình phay có thể làm lỏng các kết nối, ảnh hưởng đến hiệu suất và độ an toàn của máy.
Kiểm tra và thay thế mũi phay khi chúng bị mòn hoặc hỏng. Mũi phay cùn sẽ cho chất lượng cắt kém, gây ra nhiệt độ cao, làm hỏng vật liệu và có thể gây gãy mũi phay.
Về an toàn, luôn đeo kính bảo hộ khi máy đang hoạt động để bảo vệ mắt khỏi bụi và các mảnh vụn nhỏ bay ra. Sử dụng hệ thống hút bụi hiệu quả để giảm thiểu việc hít phải bụi phíp và bụi đồng, vốn rất có hại cho sức khỏe hô hấp.
Tránh chạm tay vào các bộ phận chuyển động hoặc trục chính khi máy đang chạy. Cẩn thận khi thay mũi phay vì chúng rất sắc. Đảm bảo khu vực làm việc sạch sẽ và thoáng khí. Một số máy có nút dừng khẩn cấp (emergency stop button), hãy làm quen với vị trí của nó để sử dụng trong trường hợp cần thiết.
Nắm vững phần mềm điều khiển và quy trình làm việc trước khi bắt đầu phay trên phíp đồng thật. Có thể thử nghiệm với vật liệu mềm hơn như gỗ hoặc acrylic để làm quen với máy và phần mềm. Để tìm hiểu thêm về các thiết bị điện tử, linh kiện, hoặc tìm kiếm các giải pháp công nghệ phù hợp cho dự án của bạn, bạn có thể truy cập website uy tín như maytinhgiaphat.vn.
Tóm lại, máy phay mạch in mini là một công cụ mạnh mẽ và linh hoạt cho việc sản xuất bảng mạch in ở quy mô nhỏ. Với khả năng tạo mẫu nhanh chóng và độ chính xác cao mà không cần hóa chất, nó là lựa chọn lý tưởng cho các nhà phát triển sản phẩm, sinh viên và những người đam mê công nghệ. Việc lựa chọn chiếc máy phay mạch in mini phù hợp và nắm vững quy trình vận hành, bảo trì sẽ giúp hiện thực hóa các ý tưởng điện tử của bạn một cách hiệu quả nhất, từ đó tiết kiệm thời gian và chi phí.
