Khi bạn tìm hiểu về sơ đồ điều hoà hoạt động im mach, tức là bạn đang muốn khám phá cơ chế làm lạnh phức tạp bên trong thiết bị quen thuộc này. Việc nắm vững cấu tạo và nguyên lý vận hành không chỉ giúp bạn hiểu rõ hơn về công nghệ mà còn có ích trong việc sử dụng hiệu quả và bảo trì máy. Bài viết này sẽ cung cấp cái nhìn toàn diện về sơ đồ hoạt động của điều hoà, đi sâu vào các bộ phận chính và cách chúng phối hợp với nhau để tạo ra không khí mát mẻ, trong lành.
Sơ đồ Cấu tạo Tổng quan Hệ thống Điều hoà Không khí
Một hệ thống điều hoà không khí dân dụng, dù là loại cửa sổ, âm trần hay treo tường, đều hoạt động dựa trên cùng một nguyên lý cơ bản: di chuyển nhiệt từ không gian cần làm mát ra bên ngoài. Để làm được điều này, nó bao gồm một số bộ phận chính được liên kết với nhau tạo thành một chu trình kín. Sơ đồ cấu tạo tổng quan thường thể hiện hai khối chính: khối trong nhà (dàn lạnh) và khối ngoài trời (dàn nóng), được nối với nhau bằng ống dẫn môi chất lạnh (gas lạnh) và dây điện điều khiển. Khối trong nhà chứa dàn trao đổi nhiệt (evaporator), quạt dàn lạnh và bảng mạch điều khiển. Khối ngoài trời chứa máy nén (compressor), dàn trao đổi nhiệt (condenser), quạt dàn nóng và van tiết lưu (hoặc ống mao dẫn). Hiểu được các thành phần này là bước đầu tiên để nắm bắt sơ đồ điều hoà hoạt động im mach.
Các bộ phận này hoạt động cùng nhau theo một chu trình liên tục để hấp thụ nhiệt độ từ không khí trong phòng và thải ra ngoài môi trường. Máy nén đóng vai trò như “trái tim” của hệ thống, bơm môi chất lạnh tuần hoàn qua các đường ống. Dàn lạnh trong nhà hấp thụ nhiệt từ không khí trong phòng, khiến môi chất lạnh bay hơi. Dàn nóng ngoài trời giải phóng nhiệt này ra môi trường, khiến môi chất lạnh ngưng tụ lại thành lỏng. Van tiết lưu kiểm soát dòng chảy và áp suất của môi chất lạnh trước khi nó quay trở lại dàn lạnh. Quạt giúp luân chuyển không khí qua các dàn trao đổi nhiệt để quá trình truyền nhiệt diễn ra hiệu quả.
Nguyên lý Hoạt động của Chu trình Lạnh trong Điều hoà

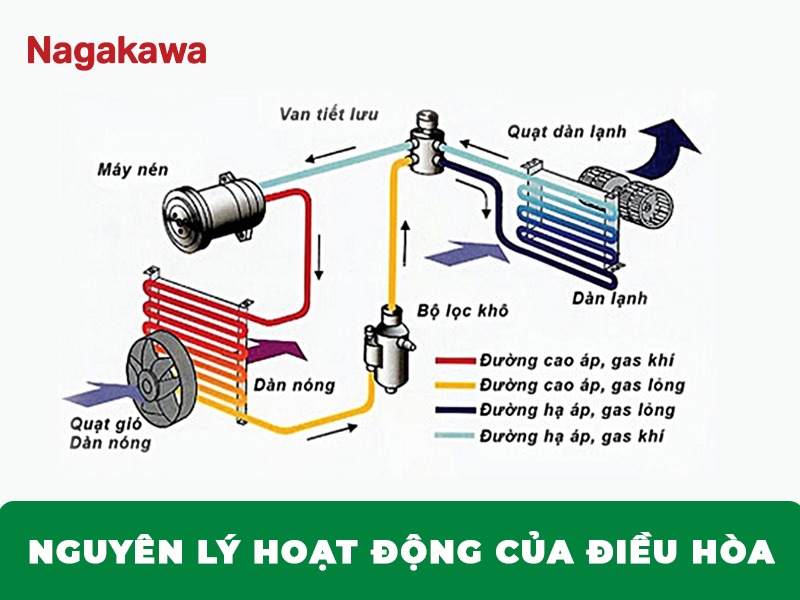

Nguyên lý hoạt động của điều hoà dựa trên chu trình nhiệt động lực học, thường là chu trình Carnot hoặc Rankine đảo ngược, sử dụng sự thay đổi trạng thái của môi chất lạnh. Chu trình này diễn ra liên tục theo các bước sau, tạo nên cốt lõi của sơ đồ điều hoà hoạt động im mach:
- Quá trình bay hơi (tại dàn lạnh): Môi chất lạnh ở trạng thái lỏng áp suất thấp đi vào dàn lạnh. Tại đây, nó hấp thụ nhiệt từ không khí trong phòng (do quạt dàn lạnh thổi qua), làm nhiệt độ không khí giảm xuống. Nhiệt năng nhận được khiến môi chất lạnh bay hơi hoàn toàn thành dạng khí ở áp suất thấp. Đây là quá trình làm mát không khí.
- Quá trình nén (tại máy nén): Môi chất lạnh dạng khí sau khi bay hơi được máy nén hút về và nén lại. Quá trình nén làm tăng áp suất và nhiệt độ của môi chất lạnh lên rất cao.
- Quá trình ngưng tụ (tại dàn nóng): Môi chất lạnh dạng khí áp suất cao và nhiệt độ cao được đẩy tới dàn nóng. Tại đây, nó giải phóng nhiệt ra môi trường xung quanh (do quạt dàn nóng thổi qua). Việc mất nhiệt khiến môi chất lạnh ngưng tụ lại thành dạng lỏng áp suất cao.
- Quá trình tiết lưu (tại van tiết lưu/ống mao dẫn): Môi chất lạnh dạng lỏng áp suất cao đi qua van tiết lưu hoặc ống mao dẫn. Thiết bị này có tiết diện nhỏ, làm giảm đột ngột áp suất của môi chất lạnh. Sự giảm áp suất này khiến một phần môi chất lạnh bay hơi tức thời, làm giảm nhiệt độ của toàn bộ khối lỏng xuống mức rất thấp trước khi đi vào dàn lạnh, sẵn sàng cho chu trình bay hơi tiếp theo.
Chu trình này lặp đi lặp lại liên tục khi điều hoà hoạt động, mang nhiệt từ trong nhà ra ngoài, giữ cho không gian bên trong luôn mát mẻ và thoải mái. Sự hiệu quả của chu trình này phụ thuộc vào nhiều yếu tố như loại môi chất lạnh, hiệu suất máy nén, diện tích bề mặt trao đổi nhiệt của dàn nóng/lạnh, và điều kiện môi trường bên ngoài.
Sơ đồ Mạch Điện Điều khiển Hoạt động Điều hoà
Bên cạnh chu trình nhiệt lạnh vật lý, điều hoà còn có một hệ thống điều khiển điện tử phức tạp. Sơ đồ mạch điện điều hoà hoạt động im mach thể hiện cách các linh kiện điện tử và cơ điện (relay, tụ điện, động cơ, cảm biến…) được kết nối và điều khiển bởi bảng mạch chính (PCB – Printed Circuit Board). Bảng mạch này là bộ não của máy điều hoà, nhận tín hiệu từ người dùng (qua điều khiển từ xa), từ các cảm biến nhiệt độ (trong phòng và trên dàn lạnh/dàn nóng), và các cảm biến khác (như cảm biến áp suất, cảm biến dòng điện). Dựa trên các tín hiệu này, bảng mạch sẽ đưa ra lệnh điều khiển tới các bộ phận chấp hành như:
- Máy nén: Bật/tắt hoặc điều chỉnh tốc độ (đối với máy Inverter) để duy trì nhiệt độ cài đặt.
- Quạt dàn lạnh và dàn nóng: Điều chỉnh tốc độ quay để tối ưu hóa quá trình trao đổi nhiệt và lưu thông không khí.
- Van đảo chiều (đối với máy 2 chiều): Chuyển đổi chế độ làm lạnh/sưởi ấm.
- Motor cánh gió: Điều chỉnh hướng gió thổi.
Mạch điện cũng tích hợp các cơ chế bảo vệ như bảo vệ quá tải, quá áp, thấp áp cho máy nén và hệ thống. Đối với các dòng máy hiện đại, mạch điện còn điều khiển các chức năng nâng cao như hẹn giờ, chế độ ngủ, chế độ tiết kiệm năng lượng, và đặc biệt là các công nghệ giúp máy hoạt động êm ái hơn (liên quan đến tốc độ quay của máy nén và quạt). Việc hiểu sơ đồ mạch điện giúp kỹ thuật viên chẩn đoán lỗi và sửa chữa máy chính xác hơn.
Cách đọc và Hiểu Sơ đồ Hoạt động Điều hoà

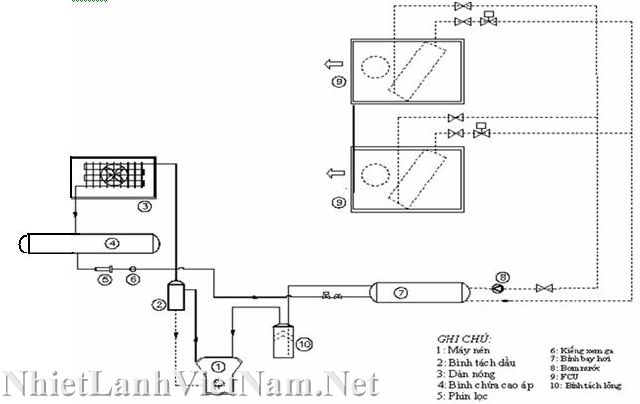

Đọc hiểu sơ đồ điều hoà hoạt động im mach đòi hỏi sự quen thuộc với các ký hiệu kỹ thuật. Sơ đồ nhiệt lạnh thường sử dụng các ký hiệu chuẩn cho máy nén, dàn ngưng, van tiết lưu, dàn bay hơi và các van khác. Các đường ống thể hiện dòng chảy của môi chất lạnh, thường được đánh dấu trạng thái (lỏng, khí, hỗn hợp) và nhiệt độ/áp suất tại các điểm quan trọng. Sơ đồ mạch điện sử dụng các ký hiệu điện tử chuẩn cho điện trở, tụ điện, relay, diode, transistor, vi xử lý, động cơ… Các đường thẳng biểu thị dây dẫn, các điểm nối được ký hiệu rõ ràng.
Để đọc sơ đồ hiệu quả:
- Xác định các bộ phận chính: Nhận diện các ký hiệu của máy nén, dàn nóng, dàn lạnh, van tiết lưu (trên sơ đồ nhiệt lạnh) và bảng mạch, máy nén, quạt, cảm biến (trên sơ đồ mạch điện).
- Theo dõi dòng chảy/tín hiệu: Trên sơ đồ nhiệt lạnh, theo dõi đường đi của môi chất lạnh qua các bộ phận theo chu trình. Trên sơ đồ mạch điện, theo dõi đường đi của nguồn điện và các tín hiệu điều khiển từ bảng mạch đến các bộ phận chấp hành.
- Chú ý đến trạng thái/thông số: Các sơ đồ chi tiết thường ghi chú trạng thái (lỏng/khí), nhiệt độ, áp suất tại các điểm chuyển tiếp. Sơ đồ mạch điện có thể ghi chú điện áp, dòng điện tại các điểm đo quan trọng.
- Hiểu mối liên hệ: Nắm được cách các bộ phận vật lý (trong sơ đồ nhiệt lạnh) được điều khiển bởi hệ thống điện tử (trong sơ đồ mạch điện). Ví dụ: bảng mạch nhận tín hiệu nhiệt độ, xử lý và điều khiển relay cấp điện cho máy nén và quạt để duy trì nhiệt độ mong muốn.
Việc luyện tập đọc các loại sơ đồ khác nhau và tìm hiểu thêm về các ký hiệu sẽ giúp bạn dần thành thạo trong việc giải mã thông tin từ sơ đồ điều hoà hoạt động im mach.
Những Lợi ích khi Hiểu Rõ Sơ đồ Điều hoà Hoạt động im mach
Nắm vững sơ đồ điều hoà hoạt động im mach mang lại nhiều lợi ích thiết thực. Đối với người dùng thông thường, nó giúp bạn hiểu tại sao máy hoạt động theo cách này hay cách khác, nhận biết các dấu hiệu bất thường (như tiếng ồn lạ từ máy nén, quạt không quay, không làm lạnh), và sử dụng các chế độ (như chế độ “im lặng” nếu có) hiệu quả hơn dựa trên nguyên lý hoạt động của mạch điều khiển. Bạn sẽ biết tại sao cần vệ sinh định kỳ (để không khí lưu thông qua dàn nhiệt tốt hơn, tối ưu hóa chu trình lạnh) hoặc tại sao không nên bật/tắt máy liên tục (ảnh hưởng đến tuổi thọ máy nén).
Đối với các kỹ thuật viên, sơ đồ là công cụ chẩn đoán và sửa chữa không thể thiếu. Khi máy gặp sự cố, dựa vào sơ đồ, họ có thể xác định được bộ phận nào đang hoạt động sai hoặc mạch điện nào bị lỗi, từ đó khoanh vùng và khắc phục nhanh chóng, chính xác. Điều này giúp tiết kiệm thời gian, chi phí và đảm bảo an toàn trong quá trình làm việc. Hơn nữa, việc hiểu sâu về sơ đồ giúp kỹ thuật viên có khả năng nâng cấp, tùy chỉnh hoặc thậm chí là thiết kế các hệ thống điều hoà phức tạp hơn. Hiểu biết về cấu tạo và nguyên lý hoạt động, được thể hiện chi tiết qua sơ đồ, là nền tảng vững chắc để làm chủ thiết bị làm lạnh này. Việc tham khảo các nguồn tài liệu kỹ thuật từ các nhà sản xuất uy tín và tìm hiểu thông tin từ các chuyên gia trong ngành là rất quan trọng để có cái nhìn đầy đủ và chính xác. Để tìm hiểu thêm về các thiết bị điện lạnh, bạn có thể truy cập asanzovietnam.net.
Nắm vững sơ đồ điều hoà hoạt động im mach giúp bạn trở nên chủ động hơn trong việc sử dụng, bảo trì và xử lý các vấn đề phát sinh với thiết bị điều hoà không khí. Nó không chỉ là kiến thức kỹ thuật khô khan mà còn là chìa khóa để khai thác tối đa hiệu quả của máy, đảm bảo không gian sống và làm việc luôn mát mẻ, tiện nghi. Bằng cách tìm hiểu cấu tạo, nguyên lý hoạt động và mạch điều khiển, bạn sẽ có được cái nhìn toàn diện về công nghệ làm lạnh và áp dụng kiến thức này vào thực tế một cách hiệu quả nhất.
