Thiết kế máy lạnh multi nối ống gió là một giải pháp điều hòa không khí được ưa chuộng trong các công trình hiện đại nhờ khả năng làm lạnh đồng đều, thẩm mỹ cao và tiết kiệm diện tích lắp đặt. Hệ thống này cho phép một dàn nóng kết nối với nhiều dàn lạnh âm trần nối ống gió, phân phối khí lạnh thông qua hệ thống ống dẫn được giấu kín trong trần hoặc tường. Việc thiết kế một hệ thống máy lạnh multi nối ống gió hiệu quả đòi hỏi sự am hiểu kỹ thuật và quy trình bài bản để đảm bảo hệ thống hoạt động ổn định, tối ưu năng lượng và mang lại sự thoải mái cho người sử dụng.
Máy lạnh Multi Nối Ống Gió là gì?

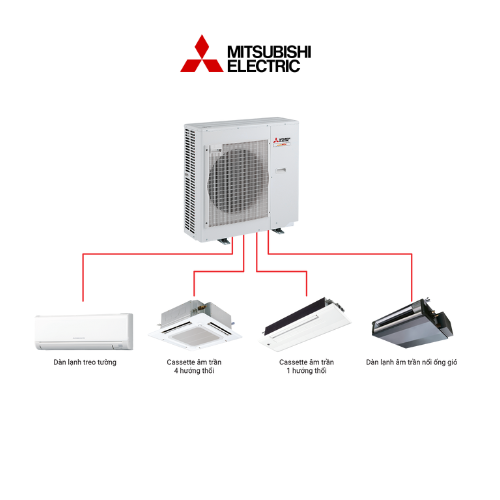

Hệ thống máy lạnh multi nối ống gió là biến thể của hệ thống điều hòa multi, trong đó các dàn lạnh là loại âm trần nối ống gió thay vì các loại treo tường, cassette hay âm trần thông thường. Đặc điểm nổi bật của loại dàn lạnh này là toàn bộ thiết bị được lắp đặt giấu kín phía trên trần thạch cao hoặc trần giả, chỉ để lộ miệng gió (khuếch tán hoặc khe dài) ra ngoài. Khí lạnh được thổi qua hệ thống ống gió mềm hoặc cứng dẫn đến các vị trí mong muốn trong phòng.
Cấu tạo cơ bản

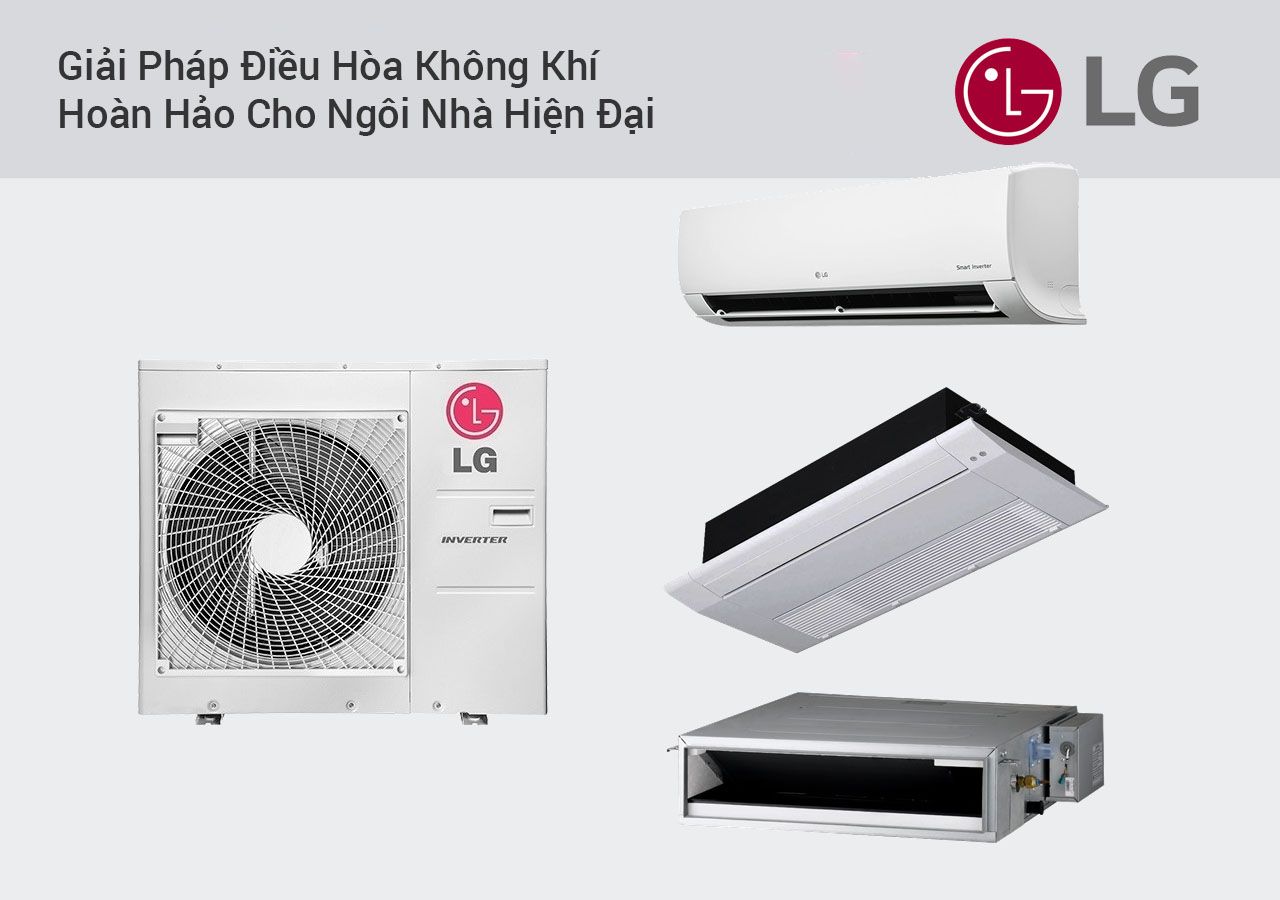

Một hệ thống máy lạnh multi nối ống gió bao gồm các thành phần chính sau: Dàn nóng (lắp đặt ngoài trời, là trung tâm xử lý nhiệt), các dàn lạnh âm trần nối ống gió (lắp đặt âm trần, phân phối khí lạnh), hệ thống đường ống dẫn môi chất lạnh (gas), hệ thống đường ống thoát nước ngưng và đặc biệt là hệ thống ống gió cùng các phụ kiện đi kèm như hộp gió, miệng gió, tiêu âm. Dàn nóng có thể kết nối linh hoạt với nhiều loại dàn lạnh khác nhau trong hệ thống multi, nhưng với mô hình này, các dàn lạnh chủ yếu là loại nối ống gió.
Nguyên lý hoạt động
Dàn nóng hoạt động theo nguyên lý tương tự như các hệ thống điều hòa khác, nén gas và trao đổi nhiệt với không khí ngoài trời. Gas lạnh sau đó được dẫn qua các đường ống đến từng dàn lạnh. Tại dàn lạnh, gas lạnh thu nhiệt từ không khí trong phòng, làm lạnh không khí này. Không khí lạnh được quạt của dàn lạnh đẩy vào hộp gió, rồi qua hệ thống ống gió dẫn tới các miệng gió và phân tán vào không gian cần điều hòa. Nước ngưng tụ trong quá trình làm lạnh được thu gom và thoát ra ngoài qua hệ thống ống thoát nước ngưng. Dàn nóng điều chỉnh công suất hoạt động dựa trên yêu cầu làm lạnh từ tất cả các dàn lạnh đang hoạt động, giúp tiết kiệm năng lượng hơn so với việc sử dụng nhiều máy điều hòa độc lập.
Ưu điểm và Nhược điểm của Hệ thống Multi Nối Ống Gió
Hệ thống thiết kế máy lạnh multi nối ống gió mang lại nhiều lợi ích, nhưng cũng có những hạn chế cần cân nhắc kỹ lưỡng trước khi đưa ra quyết định lắp đặt.
Ưu điểm
Một trong những ưu điểm lớn nhất là tính thẩm mỹ. Toàn bộ thiết bị dàn lạnh và đường ống được giấu kín, chỉ có các miệng gió nhỏ gọn lộ ra ngoài, giúp không gian nội thất trở nên gọn gàng, hiện đại và sang trọng. Hệ thống này cho phép làm mát nhiều phòng chỉ với một dàn nóng duy nhất, giúp tiết kiệm diện tích lắp đặt cục nóng bên ngoài, đặc biệt quan trọng với các căn hộ chung cư hoặc nhà phố có không gian hạn chế. Khả năng điều chỉnh công suất dàn nóng theo tải thực tế từ các dàn lạnh giúp tiết kiệm năng lượng đáng kể. Hệ thống ống gió cho phép phân phối khí lạnh đồng đều hơn tới các vị trí trong phòng, tránh tình trạng “điểm nóng” hoặc “điểm lạnh”.
Nhược điểm
Nhược điểm chính của hệ thống này là chi phí đầu tư ban đầu thường cao hơn so với việc lắp đặt nhiều máy điều hòa treo tường độc lập cùng tổng công suất. Quy trình thiết kế máy lạnh multi nối ống gió và thi công đòi hỏi kỹ thuật phức tạp hơn, cần đội ngũ chuyên môn cao. Việc lắp đặt dàn lạnh âm trần và hệ thống ống gió yêu cầu phải có không gian trần đủ lớn (thường từ 25-35cm tùy loại thiết bị và thiết kế ống gió). Công tác bảo trì, sửa chữa các bộ phận nằm âm trần cũng có thể khó khăn và tốn kém hơn so với máy treo tường. Nếu một dàn nóng gặp sự cố, toàn bộ các dàn lạnh kết nối với nó sẽ ngừng hoạt động.
Các Bước Cơ Bản trong Quy Trình Thiết Kế Máy Lạnh Multi Nối Ống Gió
Quy trình thiết kế máy lạnh multi nối ống gió là một chuỗi các bước tuần tự, đòi hỏi sự chính xác và hiểu biết kỹ thuật chuyên sâu.
Khảo sát và đánh giá không gian
Bước đầu tiên và quan trọng nhất là khảo sát chi tiết từng khu vực cần điều hòa. Cần thu thập thông tin về diện tích, chiều cao trần, mục đích sử dụng của từng phòng, số lượng người sử dụng dự kiến, hướng nắng, vật liệu xây dựng (tường, trần, sàn, cửa sổ), số lượng và loại cửa sổ, các nguồn nhiệt tiềm ẩn (thiết bị điện, chiếu sáng…). Việc khảo sát kỹ lưỡng sẽ cung cấp dữ liệu đầu vào chính xác cho các bước tính toán sau này.
Tính toán tải lạnh (Công suất)
Dựa trên dữ liệu khảo sát, kỹ sư sẽ tiến hành tính toán tải lạnh (công suất làm lạnh cần thiết) cho từng phòng và tổng tải lạnh cho toàn bộ công trình. Công suất được tính toán dựa trên các yếu tố như diện tích, thể tích phòng, mức độ cách nhiệt, hướng nắng, số người, nguồn nhiệt phát sinh. Việc tính toán chính xác là cực kỳ quan trọng; nếu công suất quá nhỏ sẽ không đủ làm mát, nếu quá lớn sẽ gây lãng phí năng lượng và ảnh hưởng đến tuổi thọ thiết bị.
Lựa chọn dàn nóng và dàn lạnh
Sau khi có kết quả tính toán tải lạnh, tiến hành lựa chọn loại dàn nóng và số lượng, công suất dàn lạnh phù hợp. Dàn nóng multi có khả năng kết nối với nhiều dàn lạnh với tổng công suất dàn lạnh thường lớn hơn công suất dàn nóng (ví dụ: dàn nóng 12kW có thể kết nối tổng 15kW công suất dàn lạnh). Cần đảm bảo sự tương thích giữa dàn nóng và các dàn lạnh theo thông số kỹ thuật của nhà sản xuất. Lựa chọn dàn lạnh âm trần nối ống gió có công suất phù hợp với tải lạnh của từng phòng.
Thiết kế hệ thống ống gió

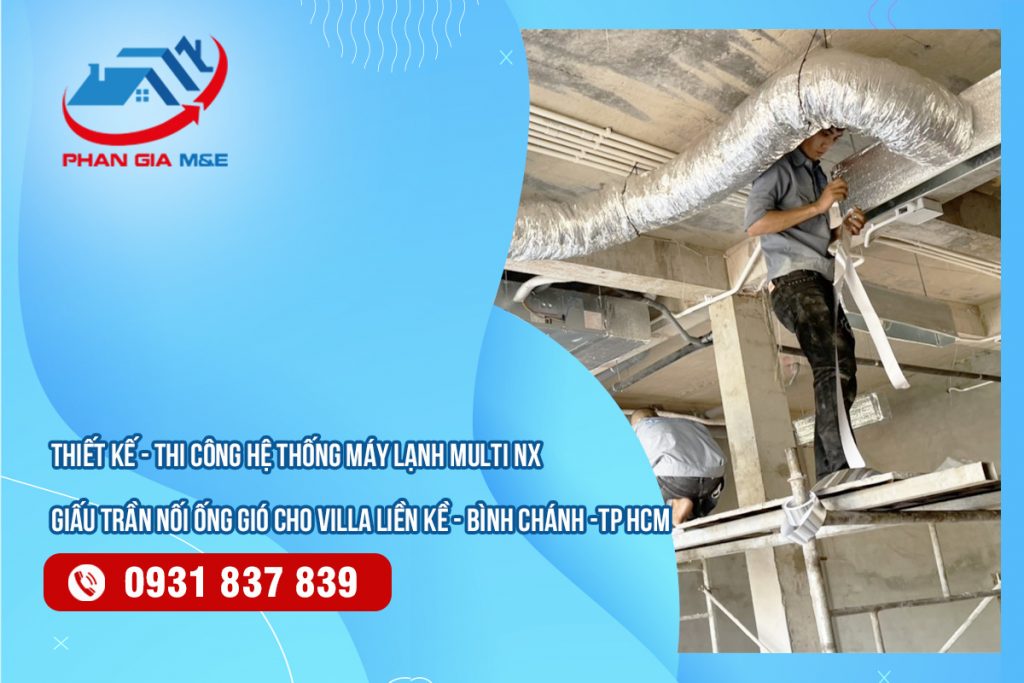

Đây là bước đặc thù và phức tạp nhất trong thiết kế máy lạnh multi nối ống gió. Hệ thống ống gió phải được thiết kế sao cho đảm bảo lưu lượng khí đồng đều tới tất cả các miệng gió, giảm thiểu tổn thất áp suất và hạn chế tiếng ồn. Cần xác định loại ống gió (vuông, tròn, mềm, cứng), kích thước ống gió, vị trí đặt ống chính, ống nhánh, các điểm chia, co, cút, T. Vận tốc gió trong ống cần được tính toán để tránh gây ồn và rung. Lớp cách nhiệt cho ống gió là bắt buộc để ngăn ngừa thất thoát nhiệt và đọng sương.
Thiết kế hệ thống đường ống gas và nước ngưng
Hệ thống đường ống dẫn gas từ dàn nóng đến các dàn lạnh cần tuân thủ chặt chẽ các tiêu chuẩn kỹ thuật về chiều dài tối đa, chênh lệch độ cao, kích thước ống gas đi và về. Sai sót trong thiết kế ống gas có thể làm giảm hiệu suất hoạt động của máy. Đường ống thoát nước ngưng phải có độ dốc phù hợp để nước thoát dễ dàng, tránh tình trạng ứ đọng gây ẩm mốc hoặc chảy ngược vào phòng. Cần có bẫy nước (siphon) để ngăn mùi hôi từ hệ thống thoát nước chung (nếu có).
Bố trí vị trí lắp đặt
Xác định vị trí lắp đặt tối ưu cho dàn nóng (thông thoáng, ít tiếng ồn ảnh hưởng xung quanh, dễ bảo trì), dàn lạnh (trên trần, đảm bảo khoảng cách bảo trì), miệng gió (đảm bảo phân phối khí đều, không thổi trực tiếp vào vị trí ngồi cố định), và hộp gió, tiêu âm. Việc bố trí cần tính đến yếu tố thẩm mỹ, kỹ thuật và khả năng tiếp cận để bảo trì, sửa chữa sau này.
Lập bản vẽ kỹ thuật
Cuối cùng, toàn bộ quá trình thiết kế sẽ được thể hiện trên bộ bản vẽ kỹ thuật chi tiết bao gồm sơ đồ bố trí dàn nóng, dàn lạnh, hệ thống ống gió (vị trí, kích thước), hệ thống ống gas, ống nước ngưng, sơ đồ điện, chi tiết lắp đặt các phụ kiện. Bản vẽ là cơ sở để đội ngũ thi công thực hiện lắp đặt một cách chính xác.
Những Yếu Tố Quan Trọng Cần Lưu Ý Khi Thiết Kế
Để có một hệ thống thiết kế máy lạnh multi nối ống gió hoạt động hiệu quả và bền bỉ, cần lưu ý đến nhiều yếu tố quan trọng khác.
Tính thẩm mỹ và không gian lắp đặt
Hệ thống multi nối ống gió được ưa chuộng chính vì tính thẩm mỹ cao. Khi thiết kế, cần phối hợp chặt chẽ với kiến trúc sư và chủ nhà để đảm bảo vị trí miệng gió, hộp gió không làm ảnh hưởng đến thiết kế nội thất tổng thể. Khoảng không gian trần giả cần đủ lớn để chứa dàn lạnh, ống gió và lớp cách nhiệt mà không làm trần bị võng hoặc quá thấp. Kích thước và kiểu dáng miệng gió cũng cần hài hòa với phong cách thiết kế.
Độ ồn của hệ thống
Độ ồn là một vấn đề cần đặc biệt quan tâm với hệ thống nối ống gió, vì tiếng ồn có thể phát sinh từ quạt dàn lạnh, luồng gió trong ống, hoặc tiếng rung. Thiết kế ống gió hợp lý (kích thước, số lượng co, cút), sử dụng ống gió chất lượng tốt, cách nhiệt/tiêu âm đúng kỹ thuật và lựa chọn dàn lạnh có độ ồn thấp là các yếu tố giúp giảm thiểu tiếng ồn. Vị trí lắp đặt dàn lạnh và hộp gió cũng cần được xem xét để giảm truyền rung và tiếng ồn.
Khả năng bảo trì, sửa chữa
Mặc dù được giấu kín, hệ thống vẫn cần được bảo trì định kỳ (vệ sinh dàn lạnh, kiểm tra ống gas, ống nước ngưng, lọc gió). Thiết kế cần có các cửa thăm trần tại vị trí các dàn lạnh, hộp gió, hoặc các điểm nối quan trọng để dễ dàng tiếp cận khi cần kiểm tra, bảo dưỡng hoặc sửa chữa. Việc này giúp kéo dài tuổi thọ của hệ thống và đảm bảo chất lượng không khí.
Chi phí đầu tư ban đầu và chi phí vận hành
Chi phí luôn là yếu tố quan trọng. Thiết kế máy lạnh multi nối ống gió thường có chi phí ban đầu cao hơn so với các hệ thống khác. Tuy nhiên, cần xem xét cả chi phí vận hành lâu dài (tiền điện). Hệ thống multi inverter có khả năng tiết kiệm điện năng đáng kể khi không hoạt động hết công suất. Việc lựa chọn thiết bị có hiệu suất năng lượng cao (chỉ số COP/EER) và thiết kế hệ thống ống gió tối ưu sẽ góp phần giảm chi phí vận hành.
Tuân thủ tiêu chuẩn kỹ thuật
Việc tuân thủ các tiêu chuẩn kỹ thuật trong thiết kế và thi công là bắt buộc để đảm bảo an toàn, hiệu quả và độ bền của hệ thống. Các tiêu chuẩn liên quan đến đường ống gas, điện, chống cháy cho vật liệu ống gió, cách nhiệt cần được áp dụng nghiêm ngặt. Việc này cũng đảm bảo hệ thống được bảo hành chính hãng theo quy định của nhà sản xuất.
So sánh Máy lạnh Multi Nối Ống Gió với các hệ thống khác
Để hiểu rõ hơn về vị trí của hệ thống multi nối ống gió, việc so sánh nó với các loại điều hòa phổ biến khác là cần thiết.
So sánh với điều hòa treo tường
Ưu điểm lớn nhất của multi nối ống gió so với treo tường là tính thẩm mỹ và khả năng làm mát đồng đều qua ống gió. Điều hòa treo tường có dàn lạnh lộ thiên, ảnh hưởng đến thẩm mỹ, và luồng gió thường tập trung tại một điểm. Tuy nhiên, điều hòa treo tường có chi phí đầu tư ban đầu thấp hơn đáng kể, lắp đặt đơn giản hơn và việc bảo trì dàn lạnh cũng dễ dàng hơn. Multi nối ống gió phù hợp với không gian cần sự tinh tế, đồng bộ, trong khi treo tường là lựa chọn phổ biến cho các không gian riêng lẻ với ngân sách hạn chế.
So sánh với hệ thống VRV/VRF
Hệ thống VRV/VRF là hệ thống điều hòa trung tâm lớn hơn, cho phép kết nối rất nhiều dàn lạnh với một hoặc nhiều dàn nóng công suất lớn. Thiết kế máy lạnh multi nối ống gió có quy mô nhỏ hơn, thường dùng cho căn hộ, nhà phố, văn phòng nhỏ. VRV/VRF phức tạp hơn, đắt tiền hơn và thường dùng cho các tòa nhà thương mại, khách sạn, biệt thự lớn. Tuy cả hai đều có thể sử dụng dàn lạnh âm trần nối ống gió, VRV/VRF có khả năng quản lý và điều khiển linh hoạt, thông minh hơn cho các hệ thống lớn.
Tại sao nên lựa chọn đơn vị thiết kế chuyên nghiệp?
Việc thiết kế máy lạnh multi nối ống gió không chỉ đơn thuần là chọn máy và lắp đặt. Nó là sự kết hợp của nhiều yếu tố kỹ thuật phức tạp đòi hỏi kiến thức chuyên sâu về nhiệt động lực học, luồng khí, kết cấu xây dựng và điện. Một đơn vị thiết kế chuyên nghiệp sẽ có đội ngũ kỹ sư kinh nghiệm, sử dụng phần mềm chuyên dụng để tính toán tải lạnh, thiết kế ống gió, lập bản vẽ chi tiết, đảm bảo hệ thống hoạt động hiệu quả, tiết kiệm năng lượng và an toàn. Họ cũng có thể tư vấn về lựa chọn thương hiệu, loại máy phù hợp với nhu cầu và ngân sách của bạn, đồng thời giám sát quá trình thi công để đảm bảo tuân thủ đúng thiết kế. Lựa chọn một đối tác đáng tin cậy như asanzovietnam.net có thể giúp bạn yên tâm về chất lượng và hiệu quả của hệ thống điều hòa cho công trình của mình.
Tóm lại, thiết kế máy lạnh multi nối ống gió là một quá trình đòi hỏi kiến thức chuyên môn và sự cẩn trọng trong từng bước. Từ khảo sát, tính toán công suất cho đến lựa chọn thiết bị và bố trí hệ thống ống gió, mỗi yếu tố đều ảnh hưởng trực tiếp đến hiệu quả làm lạnh và tuổi thọ của hệ thống. Việc đầu tư vào một bản thiết kế chi tiết và chính xác sẽ đảm bảo không gian sống của bạn luôn được điều hòa tối ưu, thẩm mỹ và tiết kiệm năng lượng.
