Cục nóng máy lạnh, hay còn gọi là dàn nóng, là một bộ phận không thể thiếu trong hệ thống điều hòa không khí, đảm nhận vai trò quan trọng trong việc loại bỏ nhiệt ra môi trường bên ngoài. Hiểu rõ về cấu tạo cục nóng máy lạnh giúp người dùng sử dụng, bảo quản và bảo dưỡng thiết bị hiệu quả hơn, đồng thời nhận biết được tầm quan trọng của việc lắp đặt đúng kỹ thuật để máy hoạt động tối ưu. Đây là trung tâm trao đổi nhiệt phía ngoài, nơi hơi nóng từ môi chất lạnh được giải phóng.
Cục nóng máy lạnh là gì và chức năng cốt lõi
Cục nóng máy lạnh là đơn vị đặt ở phía ngoài trời của hệ thống điều hòa không khí, chịu trách nhiệm chính là tản nhiệt lượng mà không khí trong phòng hấp thụ được ra môi trường bên ngoài. Quá trình này diễn ra thông qua sự lưu thông của môi chất lạnh giữa dàn lạnh (bên trong) và dàn nóng (bên ngoài). Nhiệt độ của khí thổi ra từ cục nóng thường rất cao, do đó việc lắp đặt ở vị trí thoáng đãng là cực kỳ quan trọng. Cục nóng được thiết kế để có thể chịu được các điều kiện thời tiết khắc nghiệt như nắng, mưa, tuyết (tùy khu vực), tuy nhiên, việc tránh ánh nắng trực tiếp gay gắt vẫn giúp tăng hiệu suất làm việc.
/cuc-nong-may-lanh-la-gi.jpg “Cục nóng máy lạnh làm nhiệm vụ tản nhiệt.”)
Phân tích cấu tạo chi tiết cục nóng máy lạnh
Để hiểu rõ hơn về hoạt động của dàn nóng, việc khám phá cấu tạo chi tiết cục nóng máy lạnh là cần thiết. Bên trong lớp vỏ bảo vệ kiên cố là tập hợp các bộ phận chính hoạt động nhịp nhàng với nhau. Các thành phần này thường được chế tạo từ vật liệu có khả năng dẫn nhiệt tốt như đồng hoặc nhôm để tối ưu hóa quá trình truyền nhiệt và đảm bảo độ bền.
Các thành phần chính bao gồm:
Dây điện điều khiển và ống đồng dẫn gas
Dây điện điều khiển đóng vai trò như “hệ thần kinh” kết nối giữa dàn nóng và dàn lạnh, truyền tín hiệu để đồng bộ hóa hoạt động của hai đơn vị, đảm bảo hệ thống làm lạnh hiệu quả và đúng theo thiết lập của người dùng. Các tín hiệu này bao gồm lệnh bật/tắt, điều chỉnh tốc độ quạt, hoặc chọn chế độ hoạt động.
Song song với dây điện điều khiển là hệ thống ống đồng dẫn môi chất lạnh, bao gồm ống dẫn dịch lỏng và ống dẫn gas. Ống dẫn dịch lỏng thường có đường kính nhỏ hơn ống dẫn gas. Môi chất lạnh liên tục luân chuyển trong hệ thống ống này, mang nhiệt từ dàn lạnh ra dàn nóng và ngược lại, tạo nên chu trình làm lạnh liên tục.
Máy nén và quạt trục
Máy nén (Block) là “trái tim” của hệ thống, sử dụng năng lượng điện để nén môi chất lạnh từ thể hơi áp suất thấp thành thể hơi áp suất cao và nhiệt độ cao. Quá trình nén này làm tăng áp suất và nhiệt độ của gas, chuẩn bị cho quá trình tản nhiệt tại dàn nóng. Quạt trục, kết hợp với lá tản nhiệt, có nhiệm vụ hút và đẩy không khí qua dàn trao đổi nhiệt để tăng tốc độ tản nhiệt.

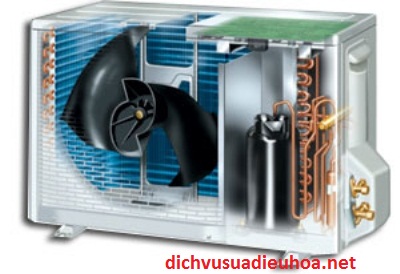

/chi-tiet-cuc-nong-may-lanh.jpg “Các bộ phận chính của cục nóng điều hòa.”)
Hệ thống điện động lực và bảo vệ
Dây điện động lực là đường cấp nguồn chính cho cục nóng, cung cấp năng lượng cho máy nén và quạt hoạt động. Tùy thuộc vào công suất của máy lạnh và hãng sản xuất, hệ thống điện có thể sử dụng nguồn điện 1 pha hoặc 3 pha.
Block trong cục nóng không chỉ nén mà còn tạo ra lực đẩy và hút môi chất lạnh tuần hoàn trong hệ thống. Tụ điện (tụ block, tụ quạt) có chức năng khởi động và duy trì hoạt động của máy nén và quạt. Van đảo chiều là bộ phận quan trọng đối với máy lạnh 2 chiều (nóng/lạnh), giúp đảo ngược chu trình làm lạnh để hệ thống có thể sưởi ấm không khí thay vì làm mát.
Lá tản nhiệt và các thành phần phụ trợ
Lá tản nhiệt, hay còn gọi là dàn trao đổi nhiệt hoặc dàn ngưng tụ, được cấu tạo từ các ống đồng uốn cong và các lá nhôm mỏng xếp san sát. Môi chất lạnh nóng chạy trong các ống đồng sẽ truyền nhiệt ra các lá nhôm, từ đó nhiệt được quạt thổi ra ngoài môi trường. Bề mặt lớn của các lá nhôm giúp tăng diện tích tiếp xúc với không khí, thúc đẩy quá trình tản nhiệt diễn ra nhanh chóng và hiệu quả.
Ngoài ra, cấu tạo cục nóng máy lạnh còn bao gồm chân giá đỡ có tác dụng nâng cục nóng lên khỏi bề mặt lắp đặt, giảm rung động và tiếng ồn, đồng thời tạo khoảng trống cho không khí lưu thông bên dưới. Vỏ bảo vệ cục nóng được thiết kế để che chắn các bộ phận bên trong khỏi tác động của thời tiết và môi trường. Các thành phần điện tử khác như bo mạch điều khiển, khởi động từ cũng đóng vai trò quan trọng trong việc điều khiển hoạt động chính xác của toàn bộ cục nóng.
Nguyên lý hoạt động trao đổi nhiệt của cục nóng
Chu trình hoạt động của cục nóng máy lạnh diễn ra như sau: Môi chất lạnh ở thể hơi, sau khi đã hấp thụ nhiệt từ không khí trong phòng tại dàn lạnh và được máy nén nén lên áp suất và nhiệt độ cao, sẽ di chuyển đến dàn nóng. Tại dàn nóng (bộ phận ngưng tụ), môi chất lạnh nóng này đi qua các ống đồng có gắn lá tản nhiệt. Lúc này, quạt của cục nóng sẽ hút không khí từ môi trường bên ngoài và thổi qua dàn lá tản nhiệt.
Không khí bên ngoài, có nhiệt độ thấp hơn môi chất lạnh, sẽ hấp thụ nhiệt từ môi chất lạnh qua các lá nhôm và ống đồng, rồi được quạt thổi ra ngoài. Quá trình truyền nhiệt này khiến môi chất lạnh nguội đi và chuyển từ thể hơi sang thể lỏng ở áp suất cao. Sau khi ngưng tụ hoàn toàn, môi chất lạnh dạng lỏng này tiếp tục di chuyển qua van tiết lưu (thường nằm ở dàn lạnh hoặc gần đó) và quay trở lại dàn lạnh để tiếp tục chu trình hấp thụ nhiệt.
/nguyen-ly-hoat-dong-cuc-nong-may-lanh.jpg “Quá trình tản nhiệt tại cục nóng điều hòa.”)
Lưu ý về vị trí lắp đặt cục nóng máy lạnh
Việc lựa chọn và thực hiện lắp đặt cục nóng máy lạnh đúng vị trí có ảnh hưởng trực tiếp đến hiệu suất làm lạnh, tuổi thọ của máy và mức tiêu thụ điện năng. Một số nguyên tắc cơ bản cần tuân thủ để đảm bảo cục nóng hoạt động hiệu quả nhất:
Trước hết, vị trí lắp đặt phải cực kỳ chắc chắn để chịu được trọng lượng và rung động khi máy hoạt động. Không nên đặt trực tiếp xuống sàn; thay vào đó, cần sử dụng giá treo chuyên dụng hoặc bệ đỡ có đệm chống rung để giảm thiểu tiếng ồn và chấn động truyền ra ngoài. Đồng thời, cần đảm bảo khoảng cách an toàn giữa cục nóng và cục lạnh (thường là tối thiểu 3 mét tùy theo khuyến cáo nhà sản xuất) để tối ưu hóa hiệu quả tuần hoàn môi chất.
Vị trí lắp đặt phải thông thoáng, có đủ không gian xung quanh để không khí có thể lưu thông tự do. Khoảng cách tối thiểu từ cục nóng đến tường hoặc vật cản thường là 50cm ở mặt sau và các mặt bên, và phía trên cần có khoảng trống đủ lớn. Việc này giúp quạt có thể hút/đẩy không khí dễ dàng qua dàn tản nhiệt, nâng cao hiệu suất trao đổi nhiệt.
Tránh lắp đặt cục nóng ở những nơi bị ánh nắng mặt trời chiếu trực tiếp vào buổi trưa hoặc buổi chiều gay gắt. Nhiệt độ cao từ mặt trời sẽ làm giảm khả năng tản nhiệt của dàn nóng, buộc máy nén phải làm việc vất vả hơn, gây tốn điện và giảm tuổi thọ máy. Nếu không thể tránh, việc sử dụng mái che cho cục nóng là giải pháp cần thiết, tuy nhiên, mái che phải đảm bảo không cản trở luồng không khí đi vào và ra khỏi cục nóng.
Điều quan trọng khác là không nên lắp đặt các cục nóng quá gần nhau hoặc hướng hơi nóng của cục này phả trực tiếp vào cục khác. Điều này sẽ làm không khí đi vào dàn nóng đã bị nóng sẵn, giảm hiệu quả tản nhiệt chung của cả hệ thống.
Cuối cùng, hãy chọn vị trí thuận tiện cho việc tiếp cận để thực hiện các công việc bảo dưỡng định kỳ như vệ sinh, kiểm tra gas, siết lại các đầu nối. Điều này không chỉ đảm bảo máy hoạt động hiệu quả mà còn giúp phát hiện sớm các sự cố tiềm ẩn. Tránh những nơi có nguy cơ tiếp xúc thường xuyên với nước bắn trực tiếp hoặc ngập úng. Lắp đặt ở độ cao hợp lý cũng giúp việc bảo dưỡng an toàn hơn và hỗ trợ hồi dầu về máy nén tốt hơn. Để tìm hiểu thêm về các thiết bị và dịch vụ máy lạnh đáng tin cậy, bạn có thể tham khảo thông tin tại asanzovietnam.net.
/vi-tri-lap-dat-cuc-nong-may-lanh.jpg “Chọn vị trí phù hợp để lắp đặt cục nóng điều hòa.”)
Hiểu rõ cấu tạo cục nóng máy lạnh và tuân thủ các nguyên tắc lắp đặt, bảo dưỡng là yếu tố then chốt để đảm bảo hệ thống điều hòa của bạn hoạt động bền bỉ, hiệu quả, mang lại không gian mát mẻ và thoải mái. Việc đầu tư thời gian tìm hiểu hoặc nhờ đến sự tư vấn của chuyên gia khi lắp đặt và bảo dưỡng sẽ giúp bạn tiết kiệm đáng kể chi phí điện năng và kéo dài tuổi thọ cho thiết bị.
