Nguyên lý hoạt động của máy in 3D: Khám phá A-Z

Công nghệ in ba chiều đang cách mạng hóa cách chúng ta tạo ra vật thể, từ những mô hình đơn giản đến các bộ phận phức tạp. Hiểu rõ nguyên lý hoạt động của máy in 3D là chìa khóa để khai thác tối đa tiềm năng của công nghệ đột phá này, mở ra vô vàn ứng dụng trong đời sống và sản xuất.

Máy In 3D Là Gì? Mở Ra Kỷ Nguyên Sản Xuất Đột Phá

In 3D, hay còn được biết đến với thuật ngữ chuyên ngành là sản xuất bồi đắp (additive manufacturing), là một quy trình tiên tiến cho phép tạo ra các đối tượng vật lý ba chiều trực tiếp từ một tệp thiết kế kỹ thuật số. Điểm cốt lõi của phương pháp này nằm ở việc xây dựng vật thể theo từng lớp mỏng, chồng chất lên nhau cho đến khi hoàn thành. Điều này hoàn toàn trái ngược với các phương pháp sản xuất truyền thống như gia công cắt gọt, nơi vật liệu bị loại bỏ từ một khối phôi ban đầu để đạt được hình dạng mong muốn. Công nghệ chế tạo vật thể 3D này cho phép hiện thực hóa những thiết kế có hình học phức tạp, những cấu trúc rỗng bên trong hoặc các chi tiết tinh xảo mà trước đây rất khó hoặc không thể thực hiện được bằng phương pháp thông thường.

Sự ra đời của máy in 3D đã đánh dấu một bước ngoặt quan trọng, mang lại khả năng tạo mẫu nhanh chóng, tùy biến sản phẩm theo yêu cầu cá nhân và sản xuất với số lượng nhỏ một cách hiệu quả về chi phí. Không chỉ dừng lại ở việc tạo mẫu, kỹ thuật tạo hình ba chiều ngày càng được ứng dụng rộng rãi trong sản xuất thực tế, từ các chi tiết máy móc, linh kiện hàng không vũ trụ, thiết bị y tế cho đến các sản phẩm tiêu dùng hàng ngày. Khả năng sử dụng đa dạng vật liệu, từ nhựa, kim loại, gốm sứ đến vật liệu composite, càng làm tăng thêm tính linh hoạt và tiềm năng ứng dụng của công nghệ này.

[internal_links]

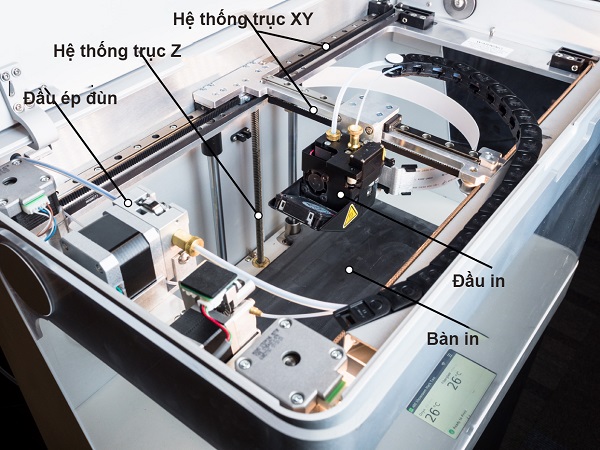

Cấu Tạo Cơ Bản Của Máy In 3D FDM/FFF Phổ Biến Hiện Nay

Mặc dù thị trường hiện có nhiều loại máy in 3D với kích thước, tính năng và công nghệ khác nhau, hầu hết các máy in 3D sử dụng công nghệ FDM (Fused Deposition Modeling) hay FFF (Fused Filament Fabrication) – công nghệ phổ biến nhất hiện nay – đều chia sẻ những thành phần cốt lõi. Sự phối hợp nhịp nhàng và chính xác của các bộ phận này quyết định trực tiếp đến chất lượng, độ chi tiết và độ bền của sản phẩm in cuối cùng. Việc tìm hiểu cấu trúc máy in 3D sẽ giúp người dùng vận hành thiết bị hiệu quả hơn và xử lý các sự cố cơ bản.

Đầu In Và Hệ Thống Đùn Nhựa: Trái Tim Của Máy In 3D

Đầu in và hệ thống đùn nhựa được coi là bộ phận trung tâm, có vai trò quyết định trong quy trình chế tạo lớp của máy in 3D. Hệ thống này chịu trách nhiệm nung chảy vật liệu in (thường là nhựa nhiệt dẻo ở dạng sợi) và đùn chính xác lượng vật liệu cần thiết qua một vòi phun nhỏ (nozzle) để tạo thành từng lớp của vật thể. Bên trong đầu in bao gồm một bộ phận gia nhiệt (heater block) để làm nóng chảy vật liệu và một cảm biến nhiệt (thermistor) để duy trì nhiệt độ ổn định. Kích thước của vòi phun, thường dao động từ 0.2mm đến 1.0mm, ảnh hưởng trực tiếp đến độ chi tiết của sản phẩm và tốc độ in. Vòi phun nhỏ hơn cho phép tạo ra các chi tiết mịn hơn nhưng thời gian in sẽ lâu hơn, và ngược lại. Tốc độ đùn nhựa cũng là một yếu tố quan trọng, cần được điều chỉnh phù hợp với loại vật liệu và nhiệt độ để đảm bảo dòng chảy ổn định và chất lượng lớp in tối ưu.

Hệ thống đùn nhựa bao gồm một động cơ bước (extruder motor) và cơ cấu bánh răng để kẹp và đẩy sợi nhựa vào đầu in. Có hai loại hệ thống đùn chính là Direct Drive (động cơ đùn gắn trực tiếp trên đầu in) và Bowden (động cơ đùn gắn trên khung máy, nối với đầu in bằng một ống dẫn). Mỗi loại có những ưu nhược điểm riêng về khả năng xử lý vật liệu dẻo, tốc độ in và độ chính xác.

Bàn In Và Hệ Thống Chuyển Động Trục Z: Nền Tảng Vững Chắc Cho Sản Phẩm

Bàn in là bề mặt nơi vật liệu được đùn lên và sản phẩm in được hình thành. Chất lượng của bàn in và khả năng bám dính của lớp in đầu tiên là cực kỳ quan trọng để đảm bảo sản phẩm không bị cong vênh hay bong tróc trong quá trình in. Bàn in có thể được làm từ nhiều vật liệu khác nhau như kính, nhôm, hoặc các tấm nền chuyên dụng có bề mặt nhám hoặc phủ keo. Nhiều máy in 3D hiện đại được trang bị bàn in có khả năng gia nhiệt (heated bed) giúp cải thiện độ bám dính, đặc biệt khi in các vật liệu như ABS hay PETG, đồng thời giảm thiểu hiện tượng co ngót vật liệu.

Hệ thống chuyển động trục Z chịu trách nhiệm di chuyển bàn in lên hoặc xuống (hoặc di chuyển đầu in lên xuống, tùy theo thiết kế máy) một cách chính xác sau mỗi lớp in hoàn thành. Độ dịch chuyển này thường rất nhỏ, bằng với chiều cao của một lớp in đã được cài đặt trước. Hệ thống này thường sử dụng các động cơ bước kết hợp với trục vít me (lead screw) hoặc dây đai (belt) để đảm bảo chuyển động mượt mà và chính xác. Độ chính xác của hệ thống chuyển động trục Z, bao gồm cả độ phẳng của bàn in và độ đồng đều của các bước di chuyển, ảnh hưởng lớn đến độ phân giải theo chiều dọc và chất lượng tổng thể của vật thể in. Việc cân chỉnh bàn in (bed leveling) là một thao tác thiết yếu trước khi bắt đầu quá trình in.

Hệ Thống Chuyển Động Trục XY: Tạo Hình Chính Xác Cho Từng Lớp In

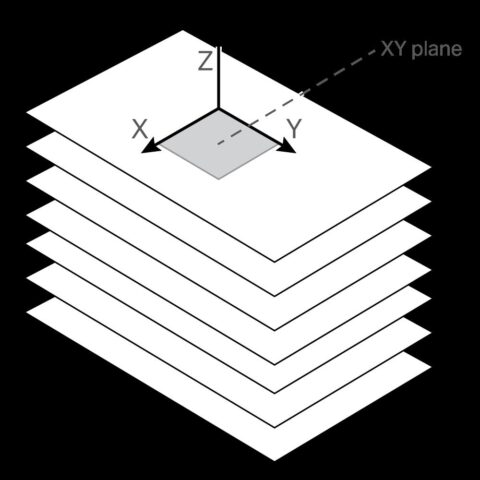

Hệ thống chuyển động trục XY điều khiển sự di chuyển của đầu in theo hai chiều ngang (trái-phải và trước-sau) trên mặt phẳng của mỗi lớp in. Bộ phận này có nhiệm vụ “vẽ” nên hình dạng 2D của từng lát cắt theo đúng thiết kế đã được số hóa. Giàn X-Y (gantry) là cấu trúc cơ khí mang đầu in và được dẫn động bởi các động cơ bước thông qua hệ thống dây đai, puli và thanh trượt hoặc bánh xe. Sự chắc chắn của giàn X-Y, chất lượng của các động cơ, dây đai, và các cảm biến vị trí (endstop) đóng vai trò then chốt trong việc quyết định độ chính xác về kích thước và hình dạng của chi tiết in. Bất kỳ sự rung động, sai lệch hay độ rơ lỏng nào trong hệ thống này đều có thể dẫn đến các lỗi như lớp in bị lệch, bề mặt không mịn hoặc kích thước không đúng. Các thiết kế máy in 3D khác nhau như Cartesian, CoreXY, Delta hay SCARA sẽ có cấu trúc hệ thống chuyển động XY riêng biệt, mỗi loại đều có những ưu thế về tốc độ, độ chính xác và không gian làm việc.

Nguyên Lý Hoạt Động Của Máy In 3D: Từ Thiết Kế Đến Hiện Thực Hóa Vật Thể

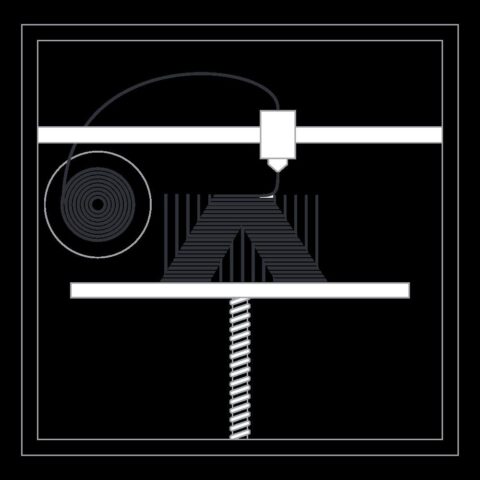

Để một chiếc máy in 3D có thể tạo ra một vật thể hoàn chỉnh, nó cần một chuỗi các quy trình được phối hợp nhịp nhàng giữa phần cứng và phần mềm. Nguyên lý hoạt động của máy in 3D có thể được tóm gọn qua ba giai đoạn chính: tạo mô hình số hóa, chuẩn bị tệp tin in và cuối cùng là quá trình chế tạo từng lớp. Mỗi giai đoạn đều đóng vai trò quan trọng, ảnh hưởng trực tiếp đến kết quả cuối cùng của sản phẩm.

[internal_links]

Bước 1: Từ Ý Tưởng Đến Mô Hình Số Hóa (CAD – Computer-Aided Design)

Mọi thứ bắt đầu từ một ý tưởng. Ý tưởng này sau đó được hiện thực hóa thành một mô hình ba chiều kỹ thuật số bằng cách sử dụng các phần mềm thiết kế có sự hỗ trợ của máy tính (CAD). Các phần mềm CAD phổ biến bao gồm SolidWorks, AutoCAD, Fusion 360, Blender, TinkerCAD, SketchUp và nhiều phần mềm khác, phục vụ cho các mục đích và đối tượng người dùng khác nhau, từ chuyên nghiệp đến nghiệp dư. Trong giai đoạn này, người thiết kế sẽ tạo ra hình dạng, kích thước và các chi tiết của vật thể mong muốn. Mô hình CAD này là bản thiết kế gốc, chứa đựng toàn bộ thông tin hình học của sản phẩm. Sau khi hoàn thành, mô hình thường được lưu dưới các định dạng tệp phổ biến như STL (Stereolithography), OBJ (Object), hoặc 3MF (3D Manufacturing Format), trong đó STL là định dạng được sử dụng rộng rãi nhất trong cộng đồng in 3D.

Bước 2: Chuẩn Bị File In (Slicing – Cắt Lớp) Và Tạo Mã Lệnh G-code

Sau khi có tệp mô hình 3D (ví dụ: tệp STL), bước tiếp theo trong cơ chế vận hành của máy in 3D là xử lý tệp này bằng một phần mềm chuyên dụng gọi là “slicer” (phần mềm cắt lớp). Các slicer phổ biến bao gồm Ultimaker Cura, PrusaSlicer, Simplify3D, và nhiều phần mềm khác do nhà sản xuất máy in cung cấp hoặc từ cộng đồng mã nguồn mở. Chức năng chính của slicer là “cắt” mô hình 3D thành hàng trăm hoặc hàng ngàn lớp ngang mỏng, tương tự như việc cắt một củ hành tây thành từng lát.

Không chỉ cắt lớp, slicer còn cho phép người dùng tùy chỉnh rất nhiều thông số quan trọng của quá trình in, như chiều cao lớp in (layer height), mật độ và kiểu wypełnienia bên trong (infill density and pattern), tốc độ in, nhiệt độ đầu đùn và bàn in, có tạo vật liệu hỗ trợ (support) hay không, và nhiều thiết lập khác. Dựa trên các thông số này, slicer sẽ tính toán đường chạy chính xác cho đầu in (toolpath) cho từng lớp và tạo ra một tệp mã lệnh G-code. G-code là một ngôn ngữ điều khiển máy CNC (Computer Numerical Control), bao gồm một chuỗi các lệnh hướng dẫn máy in 3D di chuyển đầu in, đùn vật liệu, kiểm soát nhiệt độ và các hoạt động khác một cách chi tiết. Tệp G-code này sau đó được nạp vào máy in 3D thông qua thẻ nhớ SD, USB hoặc kết nối mạng.

Bước 3: Quá Trình In Từng Lớp Vật Liệu Theo Công Nghệ FDM/FFF

Đây là giai đoạn hiện thực hóa vật thể, nơi cách thức hoạt động của máy in 3D được thể hiện rõ ràng nhất. Sau khi nhận tệp G-code, máy in 3D công nghệ FDM/FFF sẽ bắt đầu quy trình. Đầu tiên, đầu in và bàn in (nếu có) sẽ được gia nhiệt đến nhiệt độ đã cài đặt. Khi nhiệt độ đạt yêu cầu, sợi nhựa nhiệt dẻo từ cuộn vật liệu sẽ được hệ thống đùn kéo vào đầu in, nơi nó được nung chảy và ép đùn qua vòi phun.

Hệ thống chuyển động XY sẽ di chuyển đầu in theo đường chạy đã được xác định trong G-code để tạo ra lớp đầu tiên của vật thể trên bàn in. Sau khi hoàn thành một lớp, hệ thống trục Z sẽ di chuyển bàn in xuống một khoảng cách nhỏ (hoặc đầu in lên một khoảng) bằng đúng chiều cao lớp in đã định. Quá trình này lặp đi lặp lại, lớp này chồng lên lớp kia, dần dần xây dựng nên vật thể ba chiều hoàn chỉnh từ dưới lên trên. Quạt làm mát thường được sử dụng để làm nguội nhanh vật liệu vừa đùn ra, giúp định hình lớp in và cải thiện chất lượng bề mặt, đặc biệt với các chi tiết nhô ra hoặc cầu nối.

Vật Liệu Hỗ Trợ (Support Material): Giải Pháp Cho Các Thiết Kế Phức Tạp

Một khía cạnh quan trọng trong nguyên lý làm việc của máy in 3D FDM là việc sử dụng vật liệu hỗ trợ. Do máy in tạo vật thể theo từng lớp từ dưới lên, các phần của mô hình nhô ra quá một góc nhất định (thường là trên 45-60 độ so với phương thẳng đứng) hoặc các cầu nối dài (bridges) không có gì bên dưới để đỡ sẽ bị rơi hoặc biến dạng do trọng lực và vật liệu nóng chảy. Để giải quyết vấn đề này, phần mềm slicer có thể tự động hoặc người dùng có thể tùy chỉnh tạo ra các cấu trúc đỡ tạm thời, gọi là vật liệu hỗ trợ (support material).

Vật liệu hỗ trợ này được in cùng lúc với chi tiết chính. Sau khi quá trình in hoàn tất và vật thể nguội đi, các cấu trúc hỗ trợ này sẽ được loại bỏ. Có hai loại vật liệu hỗ trợ chính: loại dễ bóc tách (breakaway support), thường được làm từ cùng loại vật liệu với chi tiết chính nhưng có cấu trúc yếu hơn để dễ dàng gỡ bỏ bằng tay hoặc dụng cụ; và loại hòa tan (soluble support), được làm từ vật liệu đặc biệt (như PVA hoặc HIPS) có thể hòa tan trong nước hoặc dung môi cụ thể. Máy in 3D có hai đầu đùn thường được sử dụng để in vật liệu chính và vật liệu hỗ trợ hòa tan một cách riêng biệt, mang lại bề mặt hoàn thiện tốt hơn cho các chi tiết phức tạp sau khi loại bỏ support.

Các Yếu Tố Ảnh Hưởng Đến Chất Lượng Và Độ Chính Xác Của Sản Phẩm In 3D

Chất lượng và độ chính xác của một sản phẩm in 3D không chỉ phụ thuộc vào cơ chế tạo hình của máy in 3D mà còn bị chi phối bởi nhiều yếu tố khác nhau. Việc hiểu và kiểm soát tốt các yếu tố này sẽ giúp người dùng đạt được kết quả in ấn tối ưu, từ các mô hình mẫu đơn giản đến các bộ phận chức năng phức tạp.

[internal_links]

Chất Lượng Vật Liệu In 3D

Vật liệu in là yếu tố đầu vào cơ bản, và chất lượng của nó ảnh hưởng trực tiếp đến toàn bộ quá trình. Đối với công nghệ FDM/FFF, sợi nhựa (filament) phải có đường kính đồng đều (thường là 1.75mm hoặc 2.85mm) trong suốt chiều dài cuộn. Sự sai lệch về đường kính có thể gây ra hiện tượng đùn thiếu hoặc thừa vật liệu, dẫn đến bề mặt không đều hoặc các lỗ hổng. Độ ẩm của vật liệu cũng rất quan trọng; nhiều loại nhựa như PLA, ABS, Nylon, PETG rất dễ hút ẩm từ không khí. Khi in, hơi ẩm trong sợi nhựa sẽ hóa hơi nhanh chóng ở nhiệt độ cao, tạo ra bọt khí, tiếng nổ lách tách ở đầu đùn, làm giảm độ bám dính giữa các lớp, gây tắc nghẽn vòi phun và làm bề mặt sản phẩm bị sần sùi, giòn yếu. Do đó, việc bảo quản vật liệu trong môi trường khô ráo hoặc sấy vật liệu trước khi in là rất cần thiết. Ngoài ra, tạp chất trong vật liệu cũng có thể gây tắc đầu đùn và ảnh hưởng đến tính chất cơ học của sản phẩm.

Hiệu Chỉnh Máy In (Calibration) Chính Xác

Hiệu chỉnh máy in, hay còn gọi là calibration, là một loạt các điều chỉnh nhằm đảm bảo máy hoạt động với độ chính xác cao nhất. Cân chỉnh bàn in (bed leveling) là bước quan trọng nhất, đảm bảo khoảng cách giữa vòi phun và bàn in là đồng đều tại mọi điểm. Nếu bàn in không phẳng hoặc không được cân chỉnh đúng cách, lớp in đầu tiên sẽ không bám dính tốt, gây cong vênh, bong tróc hoặc thậm chí là đầu đùn cày xới vào bàn in. Hiệu chỉnh bước đùn (E-steps calibration) đảm bảo lượng nhựa được đùn ra chính xác theo yêu cầu của G-code. Hiệu chỉnh nhiệt độ (PID tuning) cho đầu đùn và bàn in giúp duy trì nhiệt độ ổn định, tránh dao động lớn gây ảnh hưởng đến chất lượng đùn và độ bám dính. Các hiệu chỉnh khác như độ căng của dây đai, độ vuông góc của các trục cũng cần được kiểm tra định kỳ.

Thông Số Cài Đặt In Trong Phần Mềm Slicer

Các thông số cài đặt trong phần mềm slicer đóng vai trò quyết định đến quá trình tạo mẫu nhanh bằng máy in 3D. Chiều cao lớp in (layer height) ảnh hưởng đến độ mịn của bề mặt và thời gian in; lớp càng mỏng thì bề mặt càng mịn nhưng thời gian in càng lâu. Tốc độ in (print speed) cần được điều chỉnh phù hợp với loại vật liệu và độ phức tạp của mô hình; in quá nhanh có thể gây rung động, giảm độ chính xác và độ bám dính giữa các lớp. Nhiệt độ đầu đùn và bàn in phải được thiết lập theo khuyến cáo của nhà sản xuất vật liệu. Cài đặt về rút nhựa (retraction) giúp ngăn chặn hiện tượng rỉ nhựa khi đầu in di chuyển giữa các điểm in, tránh tạo ra các “sợi tơ” (stringing). Tốc độ quạt làm mát cũng cần được tối ưu để vật liệu nguội đúng cách. Mật độ và kiểu wypełnienia (infill) ảnh hưởng đến độ bền, trọng lượng và thời gian in của sản phẩm.

Môi Trường In Ấn Xung Quanh

Môi trường xung quanh nơi đặt máy in 3D cũng có thể tác động đáng kể đến kết quả in. Sự thay đổi đột ngột về nhiệt độ phòng hoặc luồng gió mạnh (từ cửa sổ, máy lạnh) có thể làm cho vật liệu co ngót không đều, gây cong vênh (warping) hoặc nứt gãy (cracking), đặc biệt với các vật liệu nhạy cảm với nhiệt độ như ABS. Độ ẩm cao trong không khí cũng có thể ảnh hưởng đến vật liệu in như đã đề cập. Đối với một số vật liệu chuyên dụng hoặc các bản in lớn, việc sử dụng buồng kín (enclosure) cho máy in 3D giúp duy trì nhiệt độ ổn định bên trong, giảm thiểu tác động từ môi trường bên ngoài và cải thiện chất lượng in. Bụi bẩn trong không khí cũng có thể bám vào các bộ phận chuyển động hoặc vật liệu in, gây ra các vấn đề về lâu dài.

Thiết Kế Của Mô Hình 3D

Cuối cùng, bản thân thiết kế của mô hình 3D cũng là một yếu tố quan trọng. Một mô hình được thiết kế tối ưu cho công nghệ in 3D (Design for Additive Manufacturing – DFAM) sẽ dễ dàng in hơn và cho kết quả tốt hơn. Điều này bao gồm việc xem xét các góc nhô ra (overhangs), cầu nối (bridges), độ dày thành (wall thickness), các chi tiết nhỏ và dung sai. Các góc nhô ra quá lớn có thể cần vật liệu hỗ trợ, làm tăng thời gian in và công đoạn xử lý sau in. Các thành quá mỏng có thể không đủ cứng vững hoặc không in được. Việc tối ưu hóa hướng đặt mô hình trên bàn in (orientation) cũng có thể giảm thiểu nhu cầu sử dụng vật liệu hỗ trợ, cải thiện độ bền cơ học theo các hướng nhất định và tối ưu hóa thời gian in.

Khám Phá Cấu Trúc Lõi (Infill) Và Gia Cố Trong In 3D

Trong thế giới của công nghệ chế tạo từng lớp, lớp vỏ bên ngoài của một chi tiết in 3D xác định hình dạng và độ chính xác về mặt thẩm mỹ, nhưng chính cấu trúc lõi bên trong (infill) mới đóng vai trò then chốt trong việc quyết định các đặc tính cơ học và hiệu suất sử dụng của chi tiết đó. Việc lựa chọn kiểu và mật độ infill phù hợp là một phần quan trọng của quá trình chuẩn bị file in, cho phép người dùng cân bằng giữa độ bền, trọng lượng, thời gian in và chi phí vật liệu.

[internal_links]

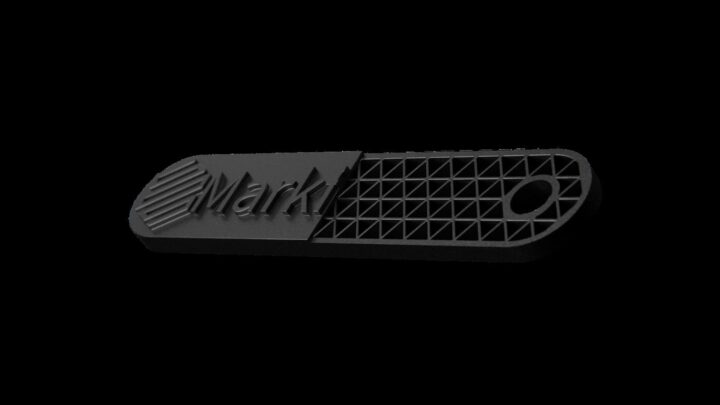

Cấu trúc infill thường được tạo ra dưới dạng các lưới lặp đi lặp lại bên trong phần rỗng của mô hình, phổ biến nhất là các dạng lưới tam giác, lục giác (tổ ong), chữ nhật, hoặc các dạng phức tạp hơn như gyroid. Các mẫu lưới tam giác hoặc tổ ong được ưa chuộng vì khả năng phân bổ tải trọng tốt, mang lại độ cứng vững cao cho chi tiết. Mật độ infill, được biểu thị bằng tỷ lệ phần trăm (ví dụ: 20%, 50%, 100%), cho biết lượng vật liệu được sử dụng để lấp đầy phần rỗng bên trong. Mật độ infill càng cao, chi tiết càng đặc, càng nặng và thường là càng bền chắc hơn, nhưng đồng thời cũng tốn nhiều vật liệu và thời gian in hơn. Ngược lại, mật độ infill thấp giúp tiết kiệm vật liệu, giảm trọng lượng và rút ngắn thời gian in, phù hợp cho các mô hình trưng bày hoặc các ứng dụng không yêu cầu chịu lực cao. Thông thường, mật độ infill từ 15% đến 50% là đủ cho hầu hết các ứng dụng.

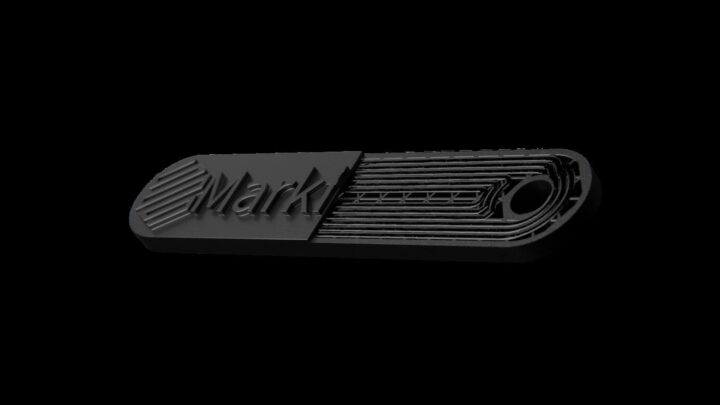

Một bước tiến xa hơn trong việc tăng cường độ bền cho các chi tiết in 3D là sử dụng sợi gia cố liên tục, như sợi carbon, sợi thủy tinh (fiberglass), hoặc Kevlar. Khác với việc trộn các sợi cắt nhỏ vào nhựa, công nghệ in 3D sợi liên tục cho phép đặt các sợi dài, không bị đứt đoạn, vào bên trong chi tiết nhựa tại các lớp và vị trí chiến lược. Điều này giúp cải thiện đáng kể các đặc tính cơ học như độ bền kéo, độ cứng và khả năng chịu va đập của sản phẩm, đôi khi sánh ngang với cả kim loại nhẹ như nhôm. Máy in 3D chuyên dụng như của Markforged có khả năng đan xen việc in vật liệu nhựa nền (ví dụ: Onyx – một loại nylon pha sợi carbon cắt nhỏ) với việc đặt các sợi gia cố liên tục. Độ bền của chi tiết gia cố phụ thuộc vào loại sợi được sử dụng, số lượng sợi, hướng đặt sợi và vị trí của chúng trong cấu trúc. Việc này mở ra những ứng dụng mới cho in 3D trong sản xuất các bộ phận chịu lực cao, đồ gá, khuôn mẫu và các linh kiện chức năng.

[internal_links]

Các Công Nghệ In 3D Phổ Biến Khác Ngoài FDM/FFF

Bên cạnh FDM/FFF, thế giới in 3D còn đa dạng với nhiều công nghệ khác, mỗi công nghệ sở hữu phương pháp tạo hình 3D và ưu điểm riêng, phù hợp với các ứng dụng và vật liệu cụ thể. Hiểu biết về các công nghệ này giúp mở rộng tầm nhìn về khả năng của sản xuất bồi đắp.

Công nghệ SLA (Stereolithography) là một trong những công nghệ in 3D đầu tiên, sử dụng tia UV laser để hóa rắn từng lớp nhựa lỏng (resin) cảm quang trong một bể chứa. SLA nổi tiếng với khả năng tạo ra các chi tiết có độ chính xác cao, bề mặt rất mịn và chi tiết tinh xảo, thường được dùng trong nha khoa, kim hoàn và tạo mẫu chi tiết.

Công nghệ SLS (Selective Laser Sintering) sử dụng tia laser công suất cao để thiêu kết các hạt bột vật liệu (thường là nylon, đôi khi là kim loại hoặc gốm) lại với nhau theo từng lớp. Ưu điểm lớn của SLS là không cần vật liệu hỗ trợ vì phần bột chưa được thiêu kết sẽ tự đóng vai trò nâng đỡ, cho phép tạo ra các hình học phức tạp và các bộ phận chuyển động được lắp ráp sẵn.

DMLS (Direct Metal Laser Sintering) và SLM (Selective Laser Melting) là các biến thể của SLS, chuyên dùng cho vật liệu kim loại. Chúng sử dụng laser cực mạnh để làm nóng chảy hoàn toàn bột kim loại, tạo ra các chi tiết kim loại đặc, bền chắc, có tính chất cơ học tương đương với các bộ phận được gia công truyền thống. Các công nghệ này được ứng dụng trong hàng không vũ trụ, y tế (implant) và công nghiệp ô tô.

Công nghệ MJF (Multi Jet Fusion) do HP phát triển, hoạt động bằng cách phun một lớp mỏng tác nhân hóa lỏng (fusing agent) và tác nhân chi tiết hóa (detailing agent) lên một lớp bột nhựa. Sau đó, một nguồn năng lượng hồng ngoại sẽ quét qua, làm cho các vùng có tác nhân hóa lỏng bị thiêu kết lại. MJF cho tốc độ in nhanh và sản phẩm có tính chất cơ học đồng đều.

Ứng Dụng Đa Dạng Của Công Nghệ In 3D Trong Đời Sống Và Sản Xuất

Quy trình vận hành máy in 3D và sự phát triển không ngừng của công nghệ này đã mở ra vô vàn ứng dụng thực tiễn, tác động sâu rộng đến nhiều lĩnh vực. Từ việc tạo mẫu nhanh (rapid prototyping), giúp các nhà thiết kế và kỹ sư nhanh chóng kiểm tra và chỉnh sửa ý tưởng, đến sản xuất các công cụ, đồ gá (jigs and fixtures) tùy chỉnh để tối ưu hóa dây chuyền sản xuất, in 3D đều chứng tỏ giá trị vượt trội.

Trong lĩnh vực y tế, in 3D được sử dụng để tạo ra các mô hình giải phẫu phục vụ cho việc lập kế hoạch phẫu thuật, các bộ phận cấy ghép tùy chỉnh theo cơ thể bệnh nhân như khớp nhân tạo, răng giả, và thậm chí là các thiết bị trợ thính. Ngành kiến trúc và xây dựng tận dụng in 3D để tạo các mô hình sa bàn chi tiết hoặc thử nghiệm các cấu trúc bê tông mới. Trong giáo dục, máy in 3D trở thành công cụ học tập trực quan, giúp sinh viên hiện thực hóa các khái niệm trừu tượng. Nghệ thuật và thiết kế cũng được hưởng lợi, cho phép các nghệ sĩ và nhà thiết kế tạo ra những tác phẩm độc đáo với hình dạng phức tạp. Ngay cả trong đời sống hàng ngày, người tiêu dùng có thể tự tạo ra các vật dụng cá nhân hóa, đồ chơi, hoặc các bộ phận thay thế cho thiết bị gia dụng. Với sự phát triển của vật liệu và công nghệ chế tạo vật thể 3D, tiềm năng ứng dụng của máy in 3D hứa hẹn sẽ còn mở rộng hơn nữa trong tương lai.

Hy vọng bài viết này đã cung cấp cho bạn cái nhìn chi tiết và toàn diện về nguyên lý hoạt động của máy in 3D, cũng như cấu tạo và các yếu tố ảnh hưởng đến chất lượng sản phẩm. Công nghệ in 3D không ngừng phát triển, mang lại những khả năng sáng tạo và sản xuất không giới hạn. Nếu bạn quan tâm đến việc tìm hiểu sâu hơn về các giải pháp máy in 3D hoặc cần tư vấn về ứng dụng công nghệ này, maytinhgiaphat.vn là một địa chỉ đáng tin cậy để bạn tham khảo. Máy Tính Gia Phát có địa chỉ tại 64 Trần Quốc Vượng, Dịch Vọng Hậu, Cầu Giấy, Hà Nội, Việt Nam, hoặc bạn có thể liên hệ qua số điện thoại 0986563332 để được hỗ trợ. Việc nắm vững cách thức làm việc của máy in 3D sẽ giúp bạn khai thác hiệu quả công cụ mạnh mẽ này.
