Sơ Đồ Máy Lạnh Công Nghiệp Và Nguyên Lý Hoạt Động

Hệ thống máy lạnh công nghiệp, hay còn gọi là hệ thống Chiller, đóng vai trò cực kỳ quan trọng trong việc duy trì môi trường nhiệt độ lý tưởng cho các quy trình sản xuất, kho bãi, trung tâm thương mại hay tòa nhà văn phòng quy mô lớn. Hiểu rõ sơ đồ máy lạnh công nghiệp và nguyên lý vận hành của nó không chỉ giúp các kỹ sư vận hành hiệu quả mà còn hỗ trợ các nhà đầu tư đưa ra quyết định đúng đắn về thiết kế và bảo trì. Bài viết này sẽ đi sâu vào cấu tạo, nguyên lý hoạt động và các thành phần chính tạo nên một hệ thống làm lạnh nước công nghiệp hoàn chỉnh, mang đến cái nhìn tổng quan và chi tiết về công nghệ cốt lõi này.

Cấu Tạo Cơ Bản Của Hệ Thống Máy Lạnh Công Nghiệp (Chiller)

Một hệ thống máy lạnh công nghiệp điển hình, đặc biệt là loại sử dụng Chiller để sản xuất nước lạnh trung tâm, bao gồm nhiều thành phần làm việc phối hợp với nhau để tạo ra và phân phối hơi lạnh đến các khu vực cần làm mát. Các thiết bị này được bố trí theo một sơ đồ nguyên lý nhất định, đảm bảo dòng chảy năng lượng và môi chất làm lạnh được tối ưu.

Các thành phần cốt lõi cấu thành nên hệ thống thường bao gồm:

• Cụm máy lạnh Chiller: Đây là trái tim của hệ thống, nơi diễn ra quá trình sản xuất nước lạnh ở nhiệt độ thấp (thường khoảng 7 độ C).
• Tháp giải nhiệt (Cooling Tower): Được sử dụng trong các hệ thống Chiller giải nhiệt bằng nước. Tháp này có nhiệm vụ thải nhiệt từ môi chất lạnh ra ngoài môi trường thông qua quá trình bay hơi của nước.
• Bơm nước giải nhiệt: Đảm nhận nhiệm vụ vận chuyển nước từ tháp giải nhiệt đến thiết bị ngưng tụ của Chiller và quay ngược trở lại tháp.
• Bơm nước lạnh (Chilled Water Pump): Vận chuyển nước lạnh từ Chiller đến các dàn lạnh (FCU/AHU) đặt tại các khu vực cần điều hòa không khí.
• Dàn lạnh (FCU – Fan Coil Unit / AHU – Air Handling Unit): Các thiết bị trao đổi nhiệt cuối cùng, nhận nước lạnh từ Chiller để làm mát không khí và thổi vào không gian sử dụng.
• Bình giãn nở (Expansion Tank): Duy trì áp suất ổn định trong hệ thống nước lạnh, bù đắp sự thay đổi thể tích của nước do nhiệt độ.

Những thành phần này kết nối với nhau thông qua hệ thống đường ống nước và đường ống môi chất lạnh, cùng với hệ thống điều khiển điện để tạo nên một vòng tuần hoàn khép kín và hoạt động hiệu quả.

Nguyên Lý Hoạt Động Chung Của Cụm Chiller

Cụm Chiller là thiết bị trung tâm chịu trách nhiệm làm lạnh nước. Hoạt động của Chiller dựa trên nguyên lý tuần hoàn của môi chất lạnh trong chu trình làm lạnh nén hơi một cấp cơ bản. Chu trình này diễn ra qua bốn giai đoạn chính: nén, ngưng tụ, tiết lưu và bay hơi.

Trong cụm Chiller, môi chất lạnh hấp thụ nhiệt từ nước tại bình bay hơi, làm nước lạnh đi và sẵn sàng được bơm đi khắp tòa nhà. Sau khi hấp thụ nhiệt, môi chất lạnh ở dạng hơi áp suất và nhiệt độ thấp được máy nén hút về. Máy nén thực hiện nhiệm vụ nén hơi môi chất lên áp suất và nhiệt độ cao, chuẩn bị cho giai đoạn ngưng tụ. Hơi môi chất nóng này sau đó đi đến thiết bị ngưng tụ, tại đây nhiệt được thải ra ngoài (bằng nước từ tháp giải nhiệt hoặc bằng không khí), làm môi chất ngưng tụ thành dạng lỏng áp suất cao. Môi chất lỏng tiếp tục chảy qua van tiết lưu, áp suất và nhiệt độ giảm đột ngột trước khi đi vào bình bay hơi để hoàn thành chu trình. Quá trình này lặp đi lặp lại liên tục để sản xuất nước lạnh theo yêu cầu.

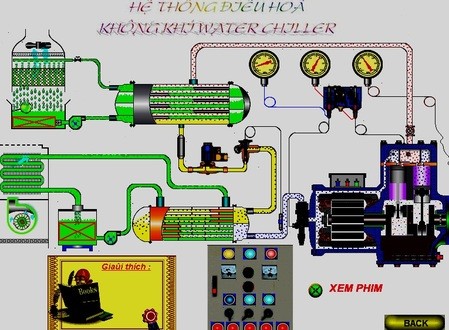

Sơ đồ nguyên lý hoạt động của hệ thống lạnh nén hơi

Các Thành Phần Chính Trong Cụm Chiller

Việc hiểu rõ từng bộ phận bên trong cụm Chiller là rất quan trọng để nắm vững sơ đồ máy lạnh công nghiệp chi tiết. Mỗi bộ phận có vai trò riêng và ảnh hưởng trực tiếp đến hiệu suất cũng như độ tin cậy của toàn hệ thống.

Máy Nén (Compressor)

Máy nén là trái tim của chu trình lạnh, có nhiệm vụ hút hơi môi chất lạnh từ bình bay hơi và nén lên áp suất cao để đưa đến thiết bị ngưng tụ. Lựa chọn loại máy nén phụ thuộc vào năng suất lạnh yêu cầu của hệ thống:

• Máy nén trục vít (Screw Compressor): Thường được sử dụng cho các Chiller có năng suất lạnh từ trung bình đến lớn. Có độ tin cậy cao và khả năng điều chỉnh năng suất linh hoạt.
• Máy nén pít-tông (Reciprocating Compressor): Phù hợp với các hệ thống có năng suất lạnh nhỏ và vừa. Là loại máy nén truyền thống, hoạt động ổn định.
• Máy nén ly tâm (Centrifugal Compressor): Dùng cho các Chiller có năng suất lạnh rất lớn, thường thấy trong các ứng dụng công nghiệp quy mô cực lớn. Hiệu suất cao ở tải đầy đủ.
• Máy nén xoắn ốc (Scroll Compressor): Phổ biến cho các hệ thống Chiller nhỏ và trung bình do cấu tạo đơn giản, hoạt động êm ái và hiệu quả năng lượng tốt ở tải một phần.

Các loại máy nén phổ biến trong Chiller

Thiết Bị Ngưng Tụ (Condenser)

Thiết bị ngưng tụ có nhiệm vụ loại bỏ nhiệt từ hơi môi chất lạnh áp suất cao sau khi ra khỏi máy nén, làm cho môi chất lạnh ngưng tụ thành lỏng. Có hai loại thiết bị ngưng tụ chính:

• Chiller giải nhiệt bằng gió (Air-cooled Chiller): Sử dụng quạt để thổi không khí qua dàn ống chứa môi chất lạnh. Nhiệt được thải trực tiếp ra không khí. Loại này thường được sử dụng ở những nơi không có nguồn nước giải nhiệt dồi dào hoặc yêu cầu lắp đặt đơn giản, linh hoạt.
• Chiller giải nhiệt bằng nước (Water-cooled Chiller): Sử dụng nước làm tác nhân giải nhiệt. Nước này được làm mát tuần hoàn qua tháp giải nhiệt. Loại này thường hiệu quả hơn về mặt năng lượng, đặc biệt với các hệ thống lớn, nhưng yêu cầu có không gian lắp đặt tháp giải nhiệt và hệ thống bơm nước giải nhiệt.

Trong sơ đồ máy lạnh công nghiệp giải nhiệt nước, tháp giải nhiệt và hệ thống bơm nước giải nhiệt là những thành phần không thể thiếu, kết nối trực tiếp với thiết bị ngưng tụ của Chiller.

Bình Bay Hơi (Evaporator)

Bình bay hơi là nơi nước cần làm lạnh trao đổi nhiệt với môi chất lạnh lỏng áp suất thấp. Môi chất lạnh hấp thụ nhiệt từ nước và bay hơi thành dạng khí. Nước sau khi được làm lạnh đến nhiệt độ yêu cầu sẽ được bơm đi đến các dàn lạnh (FCU/AHU). Có hai cấu tạo bình bay hơi phổ biến:

• Nước chảy trong ống, môi chất sôi ngoài ống (Shell and Tube – Nước trong ống): Nước cần làm lạnh chảy bên trong các ống đồng có cánh tản nhiệt, môi chất lạnh sôi ở không gian bên ngoài các ống (trong vỏ bình). Để tăng hiệu quả truyền nhiệt, các ống thường được bố trí thành nhiều “pass” nước, làm nước chảy zíc-zắc và tăng tốc độ dòng chảy. Tuy nhiên, cấu tạo này tiềm ẩn nguy cơ vỡ ống nếu nước đóng băng, nên nhiệt độ nước ra không được phép quá thấp (thường duy trì trên 7°C) và cần có các biện pháp bảo vệ chống đông băng.
• Môi chất sôi trong ống, nước chảy ngoài ống (Shell and Tube – Nước ngoài ống) hoặc dạng tấm (Plate Heat Exchanger): Trong cấu tạo này, môi chất lạnh sôi bên trong ống (hoặc giữa các tấm), còn nước chảy bên ngoài ống (hoặc giữa các tấm khác). Cấu tạo này giảm thiểu nguy cơ vỡ do đóng băng (nếu có, chỉ làm biến dạng tấm/ống chứ ít gây nổ vỡ bình) nhưng việc vệ sinh mặt ngoài ống (nơi nước chảy qua) có thể phức tạp hơn.

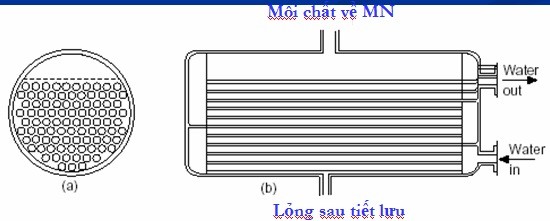

Cấu tạo bình bay hơi dạng ống chùm

Bình bay hơi dạng tấm (Plate Heat Exchanger)

Hoạt Động Của Hệ Thống Chiller Giải Nhiệt Nước Đầy Đủ

Để hình dung rõ hơn sơ đồ máy lạnh công nghiệp loại giải nhiệt nước, hãy cùng xem xét chu trình hoạt động tổng thể bao gồm cả các vòng tuần hoàn nước:

1. Vòng tuần hoàn nước lạnh (Chilled Water Loop): Bơm nước lạnh (Chilled Water Pump) hút nước từ bình bay hơi của Chiller (đã được làm lạnh đến khoảng 7°C) và đẩy đi qua hệ thống đường ống đến các dàn lạnh (FCU/AHU) đặt tại các khu vực cần làm mát. Tại đây, nước lạnh hấp thụ nhiệt từ không khí trong phòng, làm không khí lạnh đi và được thổi ra ngoài. Nước sau khi trao đổi nhiệt sẽ nóng lên (thường khoảng 12°C) và quay trở lại bình bay hơi trong Chiller để tiếp tục được làm lạnh.
2. Vòng tuần hoàn nước giải nhiệt (Condenser Water Loop): Trong Chiller giải nhiệt nước, thiết bị ngưng tụ cần được làm mát để hơi môi chất lạnh ngưng tụ. Bơm nước giải nhiệt (Condenser Water Pump) hút nước từ đáy tháp giải nhiệt (đã được làm mát nhờ quá trình bay hơi) và đẩy đi qua thiết bị ngưng tụ của Chiller. Tại đây, nước hấp thụ nhiệt từ môi chất lạnh. Nước nóng lên (thường khoảng 30-35°C) và được đưa lên đỉnh tháp giải nhiệt, phân tán thành dạng hạt hoặc màng để tiếp xúc với không khí và bay hơi, làm giảm nhiệt độ của phần nước còn lại trước khi rơi xuống đáy tháp và hoàn thành vòng tuần hoàn.
3. Chu trình môi chất lạnh: Như đã mô tả ở phần nguyên lý hoạt động chung, môi chất lạnh liên tục tuần hoàn qua máy nén, thiết bị ngưng tụ (trao đổi nhiệt với nước giải nhiệt), van tiết lưu và bình bay hơi (trao đổi nhiệt với nước lạnh).

Sự phối hợp nhịp nhàng của ba vòng tuần hoàn này (nước lạnh, nước giải nhiệt, môi chất lạnh) cùng với hệ thống điều khiển tự động tạo nên một hệ thống làm lạnh nước công nghiệp hoạt động ổn định và hiệu quả.

Sơ đồ nguyên lý hoạt động của hệ thống Chiller giải nhiệt nước

Sơ Đồ Lắp Đặt Thực Tế Và Các Thiết Bị Phụ Trợ

Trong thực tế, việc lắp đặt sơ đồ máy lạnh công nghiệp có thể có nhiều biến thể tùy thuộc vào quy mô và đặc điểm của công trình. Đối với các tòa nhà cao tầng, một phương án phổ biến là đặt Chiller tại các tầng kỹ thuật riêng biệt hoặc tập trung tại tầng hầm/tầng trệt, còn tháp giải nhiệt thường được đặt trên sân thượng để dễ dàng thải nhiệt ra không khí.

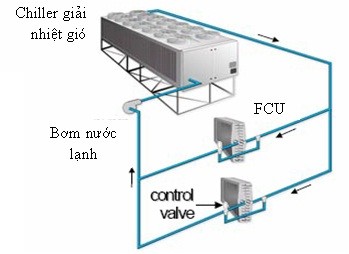

Một ví dụ về sơ đồ lắp đặt hệ thống Chiller giải nhiệt nước trong thực tế, cho thấy vị trí của các thiết bị chính.

Bên cạnh các thành phần cốt lõi, một hệ thống Chiller hoàn chỉnh còn cần các thiết bị phụ trợ để đảm bảo an toàn, hiệu quả và khả năng vận hành linh hoạt. Các thiết bị này được tích hợp vào sơ đồ máy lạnh công nghiệp và hệ thống điều khiển:

• Relay dòng nước (Flow Switch): Cảm biến này phát hiện lưu lượng nước có đang chảy qua bình bay hơi và thiết bị ngưng tụ hay không. Nếu không có dòng chảy đủ, relay sẽ ngắt hoạt động của máy nén để bảo vệ thiết bị khỏi bị đóng băng (ở bình bay hơi) hoặc quá nhiệt (ở thiết bị ngưng tụ).
• Áp kế (Pressure Gauge): Hiển thị áp suất của môi chất lạnh tại các điểm khác nhau trong chu trình (ví dụ: áp suất hút, áp suất đẩy), giúp kỹ thuật viên theo dõi và chẩn đoán tình trạng hoạt động.
• Van xả khí (Air Vent Valve): Giúp loại bỏ không khí không mong muốn khỏi hệ thống đường ống nước, đảm bảo hiệu quả truyền nhiệt.
• Nhiệt kế (Thermometer): Đo nhiệt độ của nước lạnh và nước giải nhiệt tại các điểm vào/ra của Chiller, là chỉ số quan trọng để kiểm soát và điều chỉnh hoạt động.
• Phin lọc (Strainer/Filter): Lắp đặt trên đường ống nước và môi chất lạnh để loại bỏ cặn bẩn, bảo vệ các thiết bị nhạy cảm như van tiết lưu hay bình bay hơi.
• Van điều chỉnh lưu lượng (Balancing Valve): Giúp điều chỉnh và cân bằng lưu lượng nước qua từng nhánh trong hệ thống, đảm bảo phân phối nước lạnh/giải nhiệt đồng đều.
• Van chặn (Isolation Valve): Cho phép cô lập từng phần của hệ thống để bảo trì hoặc sửa chữa mà không ảnh hưởng đến hoạt động của toàn bộ hệ thống.

Các thiết bị điều khiển và an toàn lắp đặt trên Chiller

Hệ Thống Điều Khiển Điện

Mạch điện điều khiển là bộ não của hệ thống máy lạnh công nghiệp, đảm bảo Chiller hoạt động an toàn, hiệu quả và tự động. Mạch điều khiển giám sát các thông số vận hành thông qua các cảm biến và relay, từ đó đưa ra lệnh điều khiển cho máy nén, bơm, quạt, và các van điều khiển.

Ví dụ, quy trình khởi động hệ thống thường có các điều kiện ràng buộc an toàn nghiêm ngặt: máy nén chỉ được phép chạy khi các bơm nước giải nhiệt và bơm nước lạnh đã hoạt động, đảm bảo có dòng chảy nước qua thiết bị ngưng tụ và bình bay hơi. Các cảm biến áp suất cao/thấp, relay dòng nước, bộ bảo vệ nghịch pha, và cảm biến chống đông băng (freezerstat) đóng vai trò như các khóa an toàn, ngăn chặn hệ thống hoạt động nếu có bất kỳ sự cố nào xảy ra, bảo vệ thiết bị đắt tiền khỏi hư hỏng. Hệ thống timer (bộ định thời) cũng thường được sử dụng để điều khiển thứ tự khởi động các máy nén trong cùng một cụm Chiller, giúp giảm dòng khởi động và phân bổ thời gian chạy giữa các máy nén để tăng tuổi thọ. Việc hiểu rõ nguyên lý hoạt động của mạch điện là rất cần thiết cho việc vận hành, bảo trì và xử lý sự cố hệ thống một cách hiệu quả.

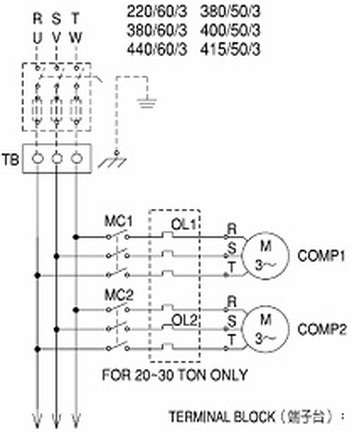

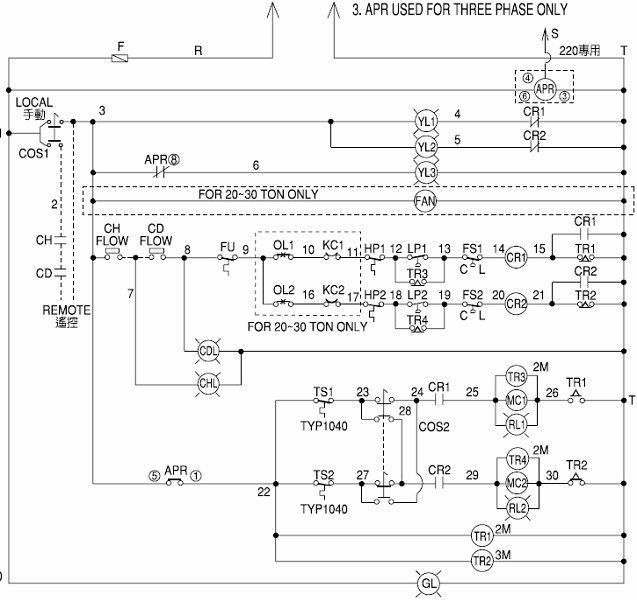

Mạch điện điều khiển đơn giản cho Chiller

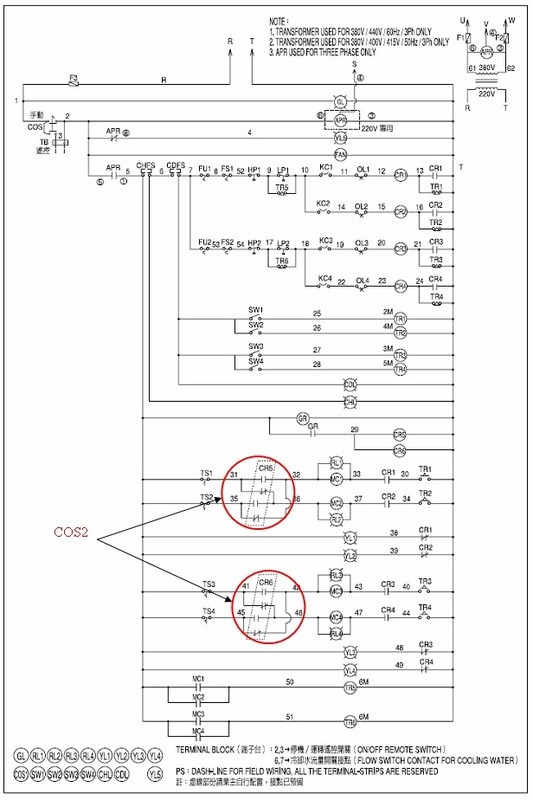

Chi tiết một phần mạch điện điều khiển

Hiểu rõ sơ đồ máy lạnh công nghiệp, từ các thành phần cơ bản đến nguyên lý hoạt động phức tạp và hệ thống điều khiển đi kèm, là chìa khóa để vận hành và bảo trì hệ thống một cách hiệu quả, đảm bảo sự ổn định cho hoạt động sản xuất và kinh doanh. Việc lựa chọn thiết bị phù hợp, thiết kế sơ đồ lắp đặt tối ưu và tuân thủ quy trình vận hành là cực kỳ quan trọng để đạt được hiệu quả năng lượng cao nhất và kéo dài tuổi thọ của hệ thống. Để tìm hiểu sâu hơn về các giải pháp máy lạnh công nghiệp chuyên biệt cho từng nhu cầu, quý vị có thể tham khảo các thông tin chi tiết tại asanzovietnam.net.
